堡盟Baumer FHDK 07N6901（货号：10152084）是一款超小型的背景抑制型漫反射式传感器，感应距离 10 … 60 mm。

一、FHDK 07N6901 背景抑制型漫反射式传感器的特点

• 类型为背景抑制型

• 感应距离为10 … 60 mm

• 脉冲红光LED

• 输出电路为 NPN

• 感应距离调节为自学习

• 径向电缆，2 m

• 工作温度-20 … 50 °C

• 防护等级为IP 65。

二、FHDK 07N6901 背景抑制型漫反射式传感器的技术参数

（1）基本参数
类型：	背景抑制型	感应距离 Tw：	10 … 60 mm
感应范围 Tb（Tw最大）：	2 … 60 mm	感应范围 Tb（Tw最小）：	5 … 10 mm
调节/镜头受污指示灯：	闪烁的指示灯	指示灯：	绿色LED
输出指示灯：	黄色LED	感应距离调节：	自学习
交互影响抑制：	是

（2）光源
光源：	脉冲红光LED	波长：	660 nm

（3）电气参数
响应时间 / 释放时间：	< 0,5 ms	电源电压范围 +Vs：	10 … 30 VDC
最大电流消耗（无负载）：	25 mA	典型电流消耗：	20 mA
压降 Vd：	<1,8 VDC	输出功能：	亮通/暗通
输出电路：	NPN	输出电流：	100 mA
短路保护：	是	反极性保护：	是

（4）机械参数
宽度 / 直径：	8 mm	高度 / 长度：	16,2 mm
深度：	10,8 mm	类型：	矩形
外壳材质：	塑料（PMMA、MABS、PA)	前端光学元件：	PMMA
连接方式：	2米底部电缆出线

（5）环境条件
防护等级：	IP 65	工作温度：	-20 … +50 °C

三、FHDK 07N6901 传感器的图纸

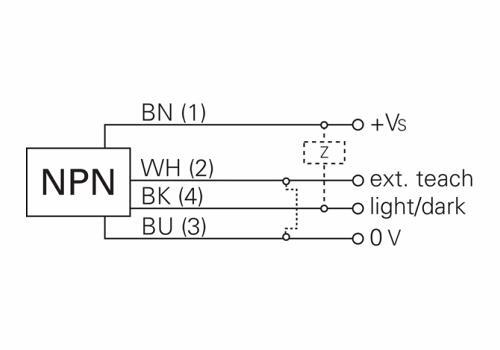

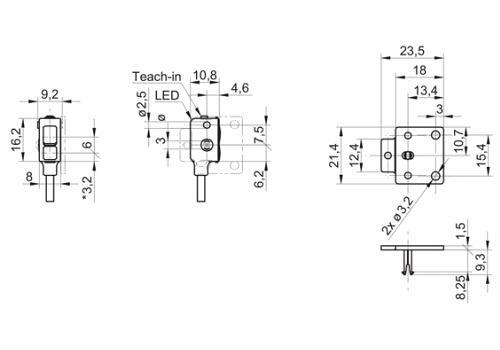

尺寸图	接线图
