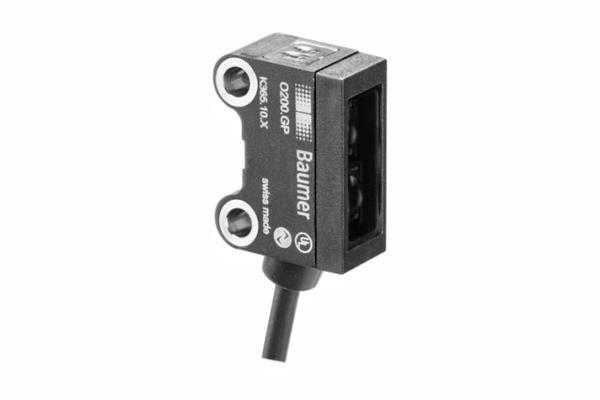

堡盟Baumer O200.SP-GW1J.72NV（货号：11210276）是一款微SmartReflect 光栅（智能反射式光电传感器），背景位置 25 … 180 mm。

一、O200.SP-GW1J.72NV SmartReflect 光栅的特点

• 类型光栅

• 背景位置 25 … 180 mm

• 脉冲PinPoint LED

• 推挽式

• 自学习和IO-Link

• 光滑套筒 (不锈钢)

• M8引线接头，4针，L=200 mm

• 工作温度 -25 … 50 °C

• 防护等级 IP67

二、O200.SP-GW1J.72NV SmartReflect 光栅的技术参数

（1）基本参数
类型：	光栅	版本：	标准物体检测
背景位置 Sde：	25 … 180 mm	感应范围 Sa：	90%…85% Sde
可识别的最小物体类型：	2,5 mm	上电指示灯：	绿色LED
调节/镜头受污指示灯：	闪烁的输出指示灯	输出指示灯：	黄色LED
感应距离调节：	自学习和IO-Link	交互影响抑制：	是
光轴校准：	< 1.5°

（2）光源
光源：	脉冲PinPoint LED	波长：	644 nm

（3）电气参数
响应时间 / 释放时间：	< 0,25 ms (高速模式)	电源电压范围 +Vs：	10 … 30 VDC
最大电流消耗（无负载）：	40 mA (@ 10 VDC)	典型电流消耗：	16 mA (@ 24 VDC)
压降 Vd：	<2 VDC	输出功能：	亮通/暗通
输出电路：	推挽式	输出电流：	50 mA
短路保护：	是	反极性保护：	是

（4）通信接口
接口：	IO-Link V1.1	IO-Link端口类型：	A级
波特率：	230.4 kBaud (COM3)	周期时间：	≥ 0,6 ms
过程数据长度：	32 位	过程数据结构：	位0 = SSC1 (有无) 位2 = 质量 位3 = 报警 位5 = SSC4 (计数器) 位16-31 = 16位测量值
参数可调：	开关点 时间过滤器 LED状态指示灯 输出逻辑 计数器 工作模式 停用传感器元件 “找到我”功能 自学习模式	其他数据：	过量增益 启动次数 设备温度

（5）机械参数
宽度 / 直径：	8 mm	高度 / 长度：	25,1 mm
深度：	15,8 mm	类型：	矩形
机械安装：	光滑套筒 (不锈钢)	外壳材质：	塑料（ASA、PMMA）
前端光学元件：	PMMA	连接方式：	M8 引线接头，4针，L=200 mm
电缆特性：	PVC / PVC 4 x 0,08 mm²

（6）环境条件
防护等级：	IP 67	工作温度：	-25 … +50 °C

三、O200.SP-GW1J.72NV 光栅的图纸

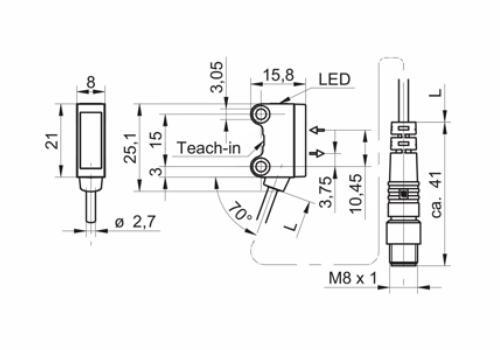

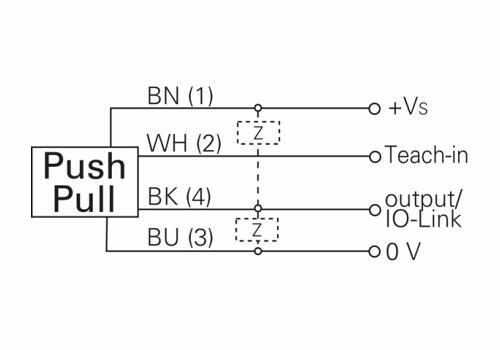

尺寸图	接线图

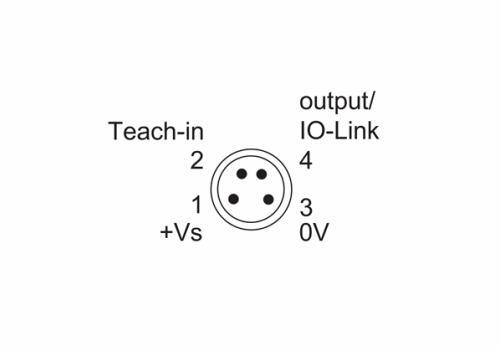

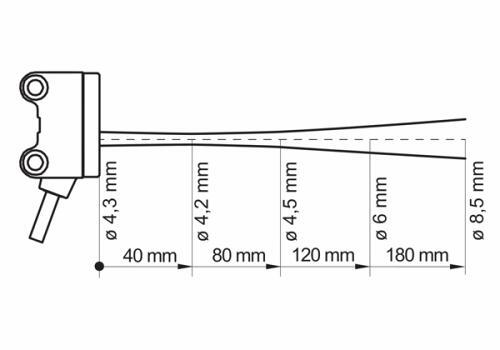

针角定义	典型光束特性

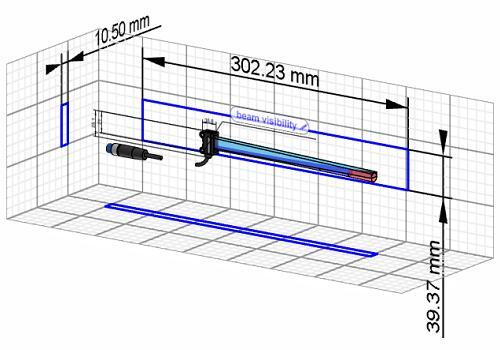

3D 模型
