堡盟Baumer O200.GP-NV1T.72CV（货号：11212609）是一款微型背景抑制型漫反射式传感器，感应距离为20 … 120 mm。

一、O200.GP-NV1T.72CV 背景抑制型漫反射式传感器的特点

• 类型为背景抑制型

• 测距范围为20 … 120 mm

• 脉冲PinPoint LED

• NPN 互补

• qTeach

• 光滑套筒 (不锈钢)

• 电缆，4针，2 m

• 工作温度 -25 … 50 °C

• 防护等级 IP67。

二、O200.GP-NV1T.72CV 背景抑制型漫反射式传感器的技术参数

（1）基本参数
类型：	背景抑制型	感应距离 Tw：	20 … 120 mm
感应范围 Tb：	3 … 132 mm	可识别的最小物体类型：	0,25 mm (距离40 mm)
上电指示灯：	绿色LED	调节/镜头受污指示灯：	闪烁的输出指示灯
输出指示灯：	黄色LED	感应距离调节：	qTeach
交互影响抑制：	是	光轴校准：	< 1.5°

（2）光源
光源：	脉冲PinPoint LED	波长：	644 nm

（3）电气参数
响应时间 / 释放时间：	< 0,5 ms	电源电压范围 +Vs：	10 … 30 VDC
最大电流消耗（无负载）：	40 mA (@ 10 VDC)	典型电流消耗：	16 mA (@ 24 VDC)
压降 Vd：	<2 VDC	输出功能：	亮通/暗通
输出电路：	NPN互补	输出电流：	50 mA
短路保护：	是	反极性保护：	是

（4）机械参数
宽度 / 直径：	8 mm	高度 / 长度：	25,1 mm
深度：	15,8 mm	类型：	矩形
机械安装：	光滑套筒 (不锈钢)	外壳材质：	塑料（ASA、PMMA）
前端光学元件：	PMMA	连接方式：	2米直接出线，4针
电缆特性：	PVC / PVC 4 x 0,08 mm²

（5）环境条件
防护等级：	IP 67	工作温度：	-25 … +50 °C

三、O200.GP-NV1T.72CV 传感器的图纸

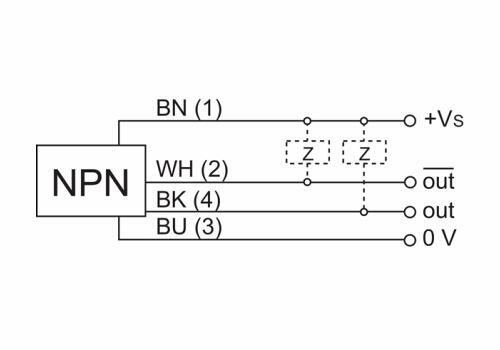

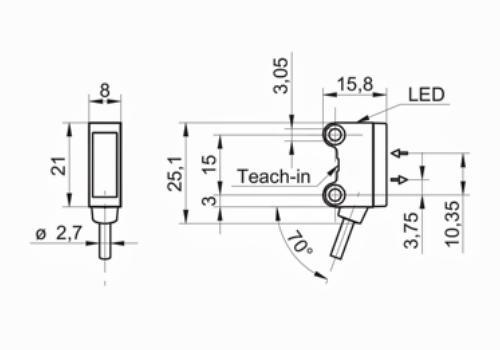

尺寸图	接线图

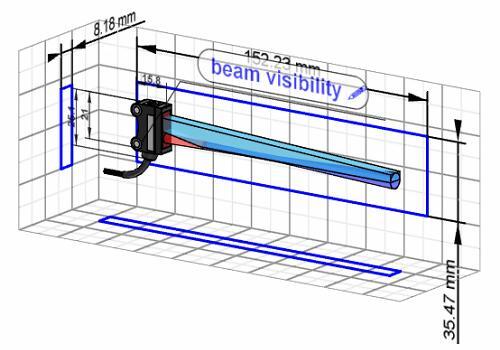

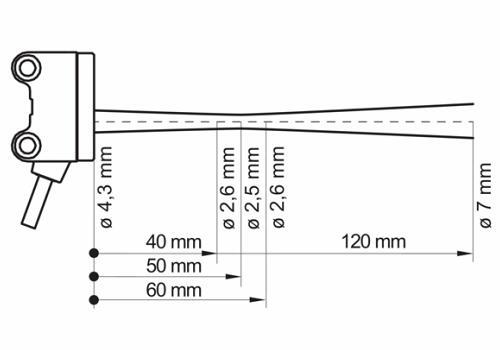

典型光束特性	3D 模型

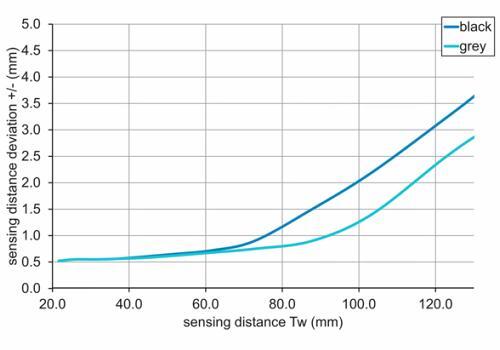

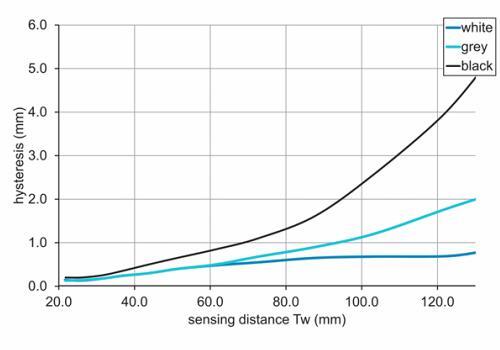

感应距离图	滞后曲线
