堡盟Baumer O200.TR-ZZZX.72CV（货号：11210548）是一款微型对射式传感器，实际感应范围为5 m。

一、O200.TR-ZZZX.72CV 对射式传感器的特点

• 具有发射器

• 类型为对射式传感器

• 实际感应范围5 m

• 脉冲红光LED

• 光滑套筒 (不锈钢)

• 电缆，4针，2 m

• 工作温度 -25 … 50 °C

• 防护等级 IP67

• 型号为O200.TR-ZZZX.72CV。

二、O200.TR-ZZZX.72CV 对射式传感器的技术参数

（1）基本参数
类型：	对射式传感器	发射器 / 接收器：	发射器
光源：	脉冲红光LED	实际感应范围 Sb：	5 m
额定感应范围 Sn：	6 m	上电指示灯：	绿色LED
波长：	644 nm	光轴校准：	< 1.5°

（2）电气参数
电源电压范围 +Vs：	10 … 30 VDC	最大电流消耗（无负载）：	20 mA (@ 30 VDC)
典型电流消耗：	16 mA (@ 24 VDC)	反极性保护：	是

（3）机械参数
宽度 / 直径：	8 mm	高度 / 长度：	25,1 mm
深度：	14,1 mm	类型：	矩形
机械安装：	光滑套筒 (不锈钢)	外壳材质：	塑料（ASA、PMMA）
前端光学元件：	PMMA	连接方式：	2米直接出线，4针
电缆特性：	PVC / PVC 4 x 0.08 mm²

（4）环境条件
工作温度：	-25 … +50 °C	防护等级：	IP 67

三、O200.TR-ZZZX.72CV 传感器的图纸

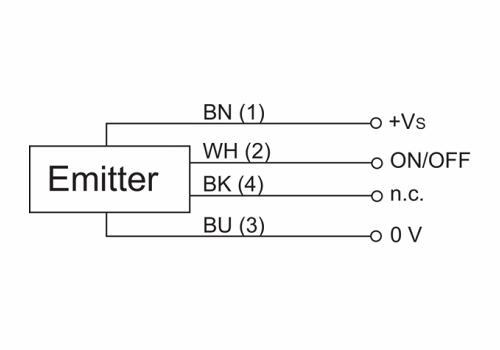

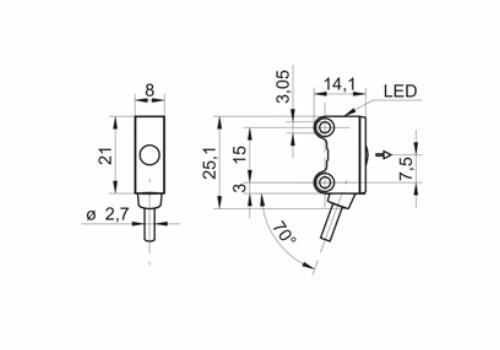

尺寸图	接线图

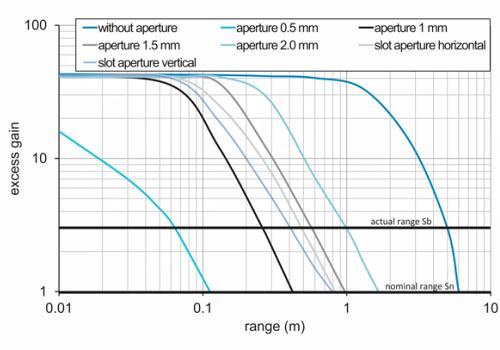

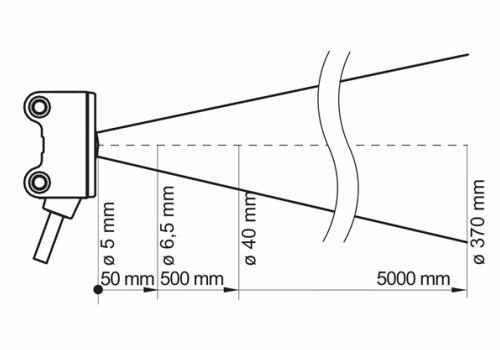

典型光束特性	超增益曲线
