堡盟Baumer O300H.GL-GW1J.PVCV（货号：11171768）是一款微型背景抑制型漫反射式传感器，测距范围为30 … 250 mm。

一、O300H.GL-GW1J.PVCV 背景抑制型漫反射式传感器

• 类型为背景抑制型

• 测距范围 30 … 250 mm

• 脉冲红色激光二极管

• 推挽

• 自学习和IO-Link

• 电缆，4针，2 m

• 工作温度 -10 … 60 °C

• IP 68/69K & proTect+

• 型号为O300H.GL-GW1J.PVCV

二、O300H.GL-GW1J.PVCV 背景抑制型漫反射式传感器

（1）基本参数
类型：	背景抑制型	特殊型号：	卫生型设计
感应距离 Tw：	30 … 250 mm	感应范围 Tb：	15 … 250 mm
重复精度：	< 0,1 mm (激光焦点处)	上电指示灯：	绿色LED
指示灯：	黄色LED	感应距离调节：	自学习和IO-Link
焦距：	80 mm	交互影响抑制：	是
光轴校准：	< 2°	认证 / 证书：	Ecolab 改编自EHEDG

（2）光源
光源：	脉冲红色激光二极管	激光等级：	1
波长：	656 nm

（3）电气参数
响应时间 / 释放时间：	< 0,25 ms	电源电压范围 +Vs：	11 … 30 VDC
最大电流消耗（无负载）：	30 mA	典型电流消耗：	25 mA
压降 Vd：	<2,5 VDC	输出功能：	亮通/暗通
输出电路：	推挽式	输出电流：	100 mA
短路保护：	是	反极性保护：	是

（4）机械参数
宽度 / 直径：	16,5 mm	高度 / 长度：	34,6 mm
深度：	28,7 mm	类型：	矩形
外壳材质：	不锈钢 1.4404 (V4A)	前端光学元件：	PMMA
连接方式：	2米直接出线，4针

（5）环境条件
防护等级：	IP 68/69K 和 proTect+	工作温度：	-10 … +60 °C

三、O300H.GL-GW1J.PVCV 传感器的图纸

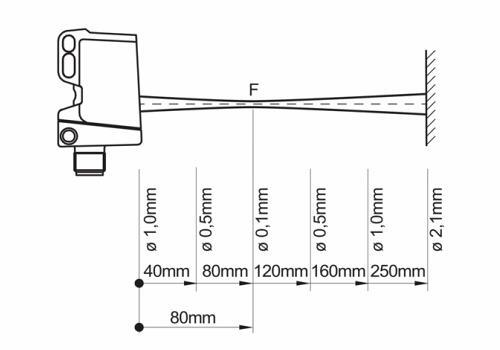

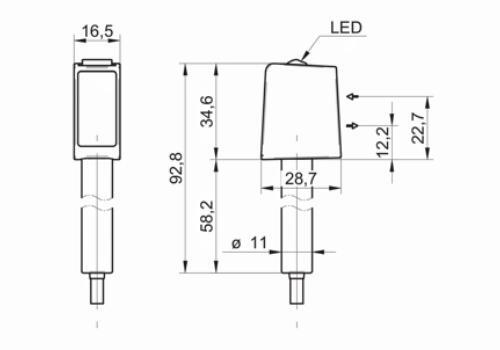

尺寸图	典型光束特性

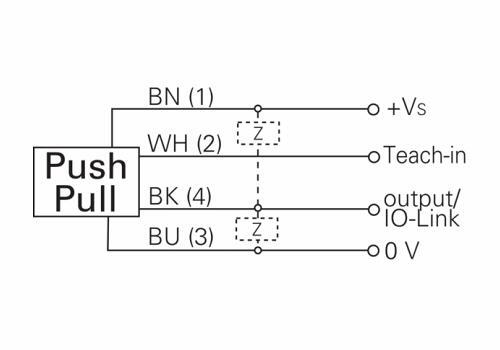

接线图	激光警告

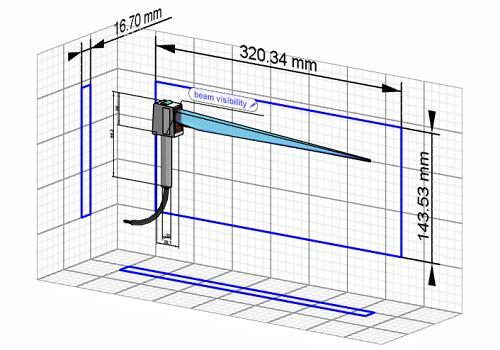

3D 模型
