用于不同 LED 测试测量的输入光学器件关键参数

文章出处：责任编辑：百世精工科技发表时间：2023-08-04 09:29:08

（1）光通量测量：

积分球 → 不同的应用需要不同的球体几何形状。 2pi 测量几何形状通常是生产线的首选，因为它们可以快速轻松地将测量对象放置在球体中。组合 2pi 或 4pi 积分球是实验室应用的不错选择，因为它们在测量对象的位置方面提供了高度的灵活性。此外，可旋转球体是测量灯在其应用位置的良好选择。

注：光学测量仪器制造商Gigahertz-Optik GmbH 在积分球制造方面拥有数十年的经验，并在积分球的选择和配置方面提供必要的专业知识和多功能设计选项。

（2）发光强度测量：

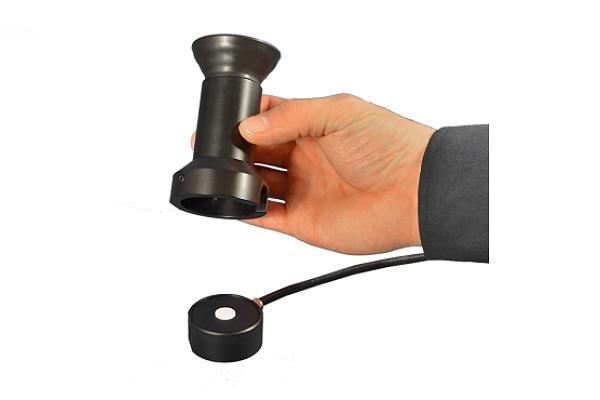

ILED-B 或 ILED-A 适配器 → LED 平均强度适配器（A 或 B）凭借其快速且可重复的结果在 LED 测量技术中确立了自己的地位。两种型号都需要 1 cm² 均匀响应率区域和规定的测量距离（ILED-B = 100 mm → 0.01 sr，ILED-A = 316 mm → 0.001 sr）。 ILED-B 因其更短的测量距离和由此产生的更短的测量时间（10 倍）相关的额外优势而得到更广泛的应用。

（3）晶圆测试仪/晶圆探针台：

一些生产线需要在晶圆制造过程中进行检查/分类。这使用所谓的晶圆测试仪。这些是特殊的、高灵敏度的、基于光纤的输入光学器件，可实现尽可能短的测量时间，并直接在所需 LED 前面的晶圆上精确定位。它们大多在辐照度和辐射度方面进行校准。原则上，它们是针对不同要求对 ILED-B 或 ILED-A 测量几何形状进行的修改。

Gigahertz-Optik BTS256-EF闪烁计/光度计

（4）照度：

COS 漫射器 → 完美适应光谱辐射计整个光谱范围的 COS 漫射器对于精确的照度测量非常重要。如果它们没有集成，由于测量信号的 COS 权重不同，大入射角可能会导致光谱测量误差。

LED 和 SSL 测试电气测量

（1）来源和测量：

当前源应符合 CIE S025 指南。这意味着必须考虑电流源的校准不确定性、其带宽等。对于直流电压源必须遵守 ± 0.4 % RMS，对于直流电流源必须遵守 ± 0.2 %。直流电压测量应优于 0.1%。在脉冲操作模式下，应该可以通过触发选项将电源与测量设备同步。

注意：Gigahertz-Optik 使用 Keithley 或其自己生产的电流源和测量设备。

LED 和 SSL 测试的软件需求

为了避免操作错误和额外成本，需要直观的软件和良好的支持来将测量技术集成到应用过程中，并确保正确的测量。该软件还必须支持定制，以满足用户的特定要求。它应该允许检查和监控不同的设备，并支持逻辑运算和评估。此外，它应该能够提供快速、可靠、精确的计算参数。还必须考虑快速、轻松地集成新参数，例如 IES TM-25 或 IES TM30-15。
