一、BTS256-HI照度计/紧凑型Bi-Tec光传感器的产品特点

BTS256-HI紧凑型Bi-Tec测量设备，用于测量牙科聚合灯和冷光源。特点：测量窗口，实现积分球，光谱辐射功率，色温，CRI，色度坐标等。

二、BTS256-HI照度计/紧凑型Bi-Tec光传感器的产品概述

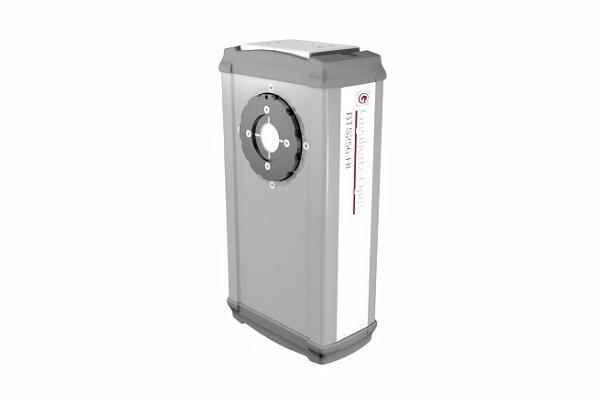

BTS256-HI 是一款用于测量牙科聚合灯和冷光源的高质量照度计

1、用于复杂光测量的 BiTec 光传感器

移动测光表的特性之一是其 BiTec 光传感器。这结合了硅光电二极管的特性和低噪声 CMOS 二极管阵列的特性。 BiTec 传感器通过相互校正两个传感器的测量信号，确保在大动态范围内获得精确的光度、光谱辐射和色度测量值。

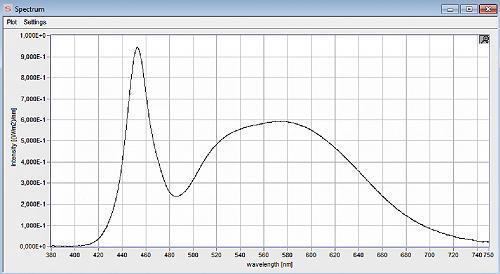

BTS256-HI照度计全屏显示光谱

2、硅光电二极管检测器，快速且线性

考虑到动态范围、线性度和速度时，硅光电二极管一直是并且仍然是最终的辐射探测器。因此，BTS256-HI 的 BiTec 光传感器中集成了一个硅光电二极管。由于集成了二极管阵列的光谱测量数据，它与光度 V(λ) CIE 响应度的精确匹配也非常适合 LED。

3、用于光谱测量数据的二极管阵列检测器

BiTec 光传感器的低噪声 CMOS 二极管阵列可提供光谱所需的精确测量数据。然后，该数据用于计算颜色值以及优化光度响应度。

4、优化的信噪比

二极管阵列检波器的噪声信号对信噪比有显著影响，从而影响测量信号的质量。BiTec光传感器中的遥控快门可以在线补偿取决于温度和积分时间的暗信号。

5、集成积分球

BTS256-HI 的积分球可以测量 2Pi 源的辐射通量。它们的光导直接放置在直径15cm的保护窗上进行测量。

6、带防护窗的积分球

对于连续、长期使用，保护窗可保护积分球免受污染。如有必要，可以轻松更换带卡口连接器的锥形适配器。

7、与电脑配合使用

BTS256-HI 具有 USB 2.0 接口，可与 PC 配合使用该设备。这样可以实现数据交换和电池充电。

8、用户软件

设备价格中包含的 S-BTS256 软件提供了测量、测量数据显示和数据传输所需的所有功能。该软件的尖端、灵活的桌面概念为用户提供了所需测量值的单独星座。这可以是充满勒克斯测量值的全屏，也可以是包含数字和图形字段的矩阵。每个桌面星座都可以轻松保存以备将来使用。

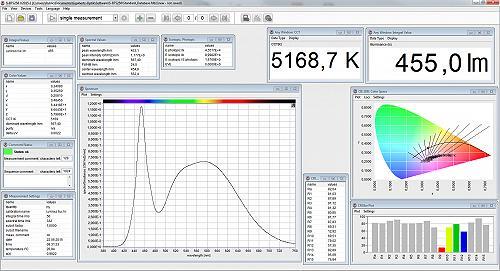

BTS256-HI具有模块化桌面设置的 S-BTS256 用户软件

9、多种光度和色度测量量

LED的验证和测试需要大跨度的测量量。 BTS256-HI 提供十二个测量量，从而满足现代照度计的所有要求：

测量量1	测量量1
Φp 光通量 lm	Φe 辐射功率 W
Φλ光谱辐射功率	x, y CIE 1931 颜色坐标
u'， v' CIE 1976 颜色坐标	CT 色温
与黑体轨迹的 Δuv 偏差	λdom 主波长
λp 峰值强度波长	λ0，5 光谱半宽
纯度颜色纯度	显色指数 Ra 和 R1 至 R15 显色指数

10、软件开发工具包

Gigahertz-Optik为程序员提供S-SDK-BTS256软件开发工具。这可与NI的LabView，Microsoft的.NET和C / C++一起使用。SDK 简化了BTS256-LED测试仪在内部开发软件中的集成。

BTS256-HI的CIE 1976 色度表，带分箱场

11、可追溯的校准

校准由千兆赫兹光学的光度测量校准实验室执行。校准是使用可追溯到国家和国际标准的校准标准完成的。建议每 12 个月重新校准一次。

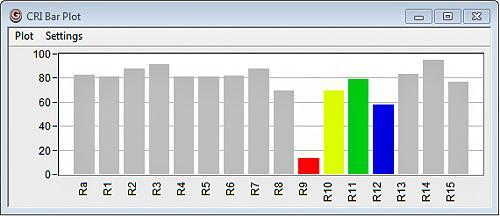

BTS256-HI显色指数条形图

三、BTS256-HI照度计/紧凑型Bi-Tec光传感器的产品规格

常规
事项	描述	事项	描述
典型应用	光通量、光谱辐射功率和发光颜色的测光表	校准不确定度	光通量± 4 % 辐射功率± 5 %
传感器	带有光度测量宽带探测器和阵列光谱仪的双技术传感器。集成光圈，用于自动暗信号调节。	输入光学器件	入口窗后带有合成ODM98涂层的积分球。15 mm 直径测量端口。

光谱探测器
事项	描述	事项	描述
芯片	CMOS二极管阵列	光谱范围	（360 - 830） 纳米
光带宽	5 纳米	数据分辨率	1 纳米
积分时间	（5.2 - 30000） 毫秒	快门	用于暗信号测量的自动孔径，积分时间与光测量相同。光圈延迟 = 100ms 。
峰值波长	± 0.5 纳米	主波长	± 1 纳米
重复性 δx 和 δy	± 0.0001（标准光源类型 A） ± 0.0002 （发光二极管）	Δy Δx 不确定度	± 0.002（标准光源类型 A） ± 0.005 （典型值）发光二极管）
色温测量范围	(1700 - 17000)K	ΔCCT	± 50 K（标准光源类型 A） ± 6 % （取决于 LED 光谱）
显色指数（显色指数）	Ra 和 R1 至 R15	杂散光	6E-4 （蓝色指示灯） 6E-4 （绿色指示灯） 6E-4 （红色指示灯） 1E-3 （白光指示灯）
最小辐射功率	0.2 mW（典型白光 LED） 0.05 mW（典型蓝色 LED）	最大辐射功率	50 W（典型白光 LED） 16 W（典型蓝色 LED）
微处理器	16 位、25 ns 指令周期时间	电源	5 VDC 至 7 VDC，辅助灯电容器充电期间峰值为 250 mA
接口	USB 2.0（B 型 USB 端口）	温度范围	工作温度：10 °C 至 30 °C 储存：-10 °C 至 50 °C
尺寸	160 毫米 x 85 毫米 x 60 毫米（长 x 宽 x 高）	重量	500 克
运输箱	塑料硬顶外壳：333 毫米 x 280 毫米 x 70 毫米，650 克

整体式探测器
事项	描述	事项	描述
滤波器	具有精细CIE光度匹配的光谱响应度。通过光谱测量数据在线校正光度匹配（光谱不匹配因子校正）。	f1' （光谱不匹配）	≤ 6 % （未校正） ≤ 3 % （f1' a*（sz(λ）） 分别 F*（sz(λ）） 由光谱数据校正，由 BTS 技术自动完成）
模数转换器	12 位	测量时间	（0.1 - 6000） 毫秒

四、BTS256-HI照度计/紧凑型Bi-Tec光传感器可配置

产品型号	产品描述
S-SDK-BTS256	BTS256 变体的软件开发套件。
S-BTS256	BTS256 变体的应用软件。
