一、VL-3701 与 SRT-M37-L概述

1、照度和亮度测量

VL-3701是一款用于精确测量 Lux 照度的检测器。使用 SRT-M37-L 系列前镜头适配器可以增强其应用潜力，以测量以 cd/m² 为单位的亮度。由于测量场聚焦是不可能的，这种组合主要适用于广泛的照明领域，例如灯箱。

2、易于设置

为了将 SRT-M37L 镜头适配器固定到 VL-3701 测量头上，需要 SRT-M45/37 适配器。使用侧面螺钉将其连接到测量头上。为了安全安装，锁紧螺钉固定在测量头上的 V 形螺母中。然后可以简单地拧入镜头适配器。SRT-M45/37B 适配器的侧面有一个 M6 和一个 (1/4”-20 BSW) 三脚架螺丝，用于安装到三脚架和其他设备上。

3、1° 至 5° 视场角

特此提供具有 1°、2° 和 5° FOV 角度的镜头适配器。

4、可追溯的校准

亮度响应度校准可由 Gigahertz-Optik 的光学测量校准实验室执行。校准由校准证书验证。

二、VL-3701 与 SRT-M37-L的特点

用于测量以 lx 为单位的明视照度和以 cd/m² 为单位的亮度的检测头：

• 视角为 1°、2° 或 5° 的前置镜头；

•用于验光计和放大器；

•校准证书。

三、VL-3701 与 SRT-M37-L检测头产品规格

典型响应性：VL-3701 与 SRT-M37L-1
Field-of-Viev	1°
典型亮度响应度	1.2 pA/(cd/m²)
VL-3701 与 SRT-M37L-2
Field-of-Viev	2°
典型亮度响应度	5 pA/(cd/m²)
VL-3701 与 SRT-M37L-5
Field-of-View	5°
典型亮度响应度	30 pA/(cd/m²)

测量范围
版本	最小值（0.1 pA 非）	最大值 （200 μA）	最大 （1 mA）	单位
VL-3701 与 SRT-M37L-1 （1°）	8.33E-02	1.67E+08	8.33E+08	cd/m²
VL-3701 与 SRT-M37L-1 (2°)	2.00E-02	4.00E+07	2.00E+08	cd/m²
VL-3701 与 SRT-M37L-1 (5°)	3.33E-03	6.67E+06	3.33E+07	cd/m²

其它
最大信号电流	1毫安
透镜直径	22.4 毫米
电缆长度	0 /
温度范围	（5 - 40） °C
插头类型	-1、-2 或 -4
选项

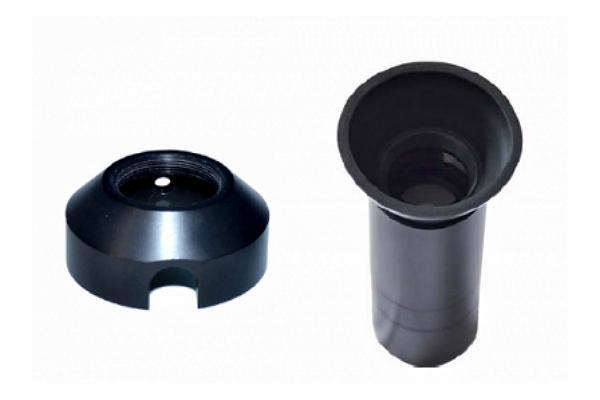

SRT-M45/37B	需要将SRT-M37L镜头适配器安装到探测器头VL-3701
SRT-M37Z-01	由弹性橡胶制成的环境光鲥鱼，与SRT-M37L前镜头适配器一起使用。也推荐用于接触式测量。

四、VL-3701 与 SRT-M37-L可配置

产品型号	产品描述	产品型号	产品描述
P-9710	用于测量连续波、单脉冲和调制辐射的高端光学计	X1-1	四通道 USB光度计，分别为电流放大器，专为移动使用的光度和辐射检测器而设计
X1-RM	3HE 外壳中的验光计，用于 19” 机架	X1-PCBCL	具有 4 个输入通道和 7 个增益范围的光度计和电流放大器模块
P-2000	双通道验光仪	P-9801	8 通道高级电流放大器/光度计
P-9802	带多达 24 个测量头的实验室用电流放大器（光度计）	TR-9600	高速和短上升时间数据记录器光学计（瞬态记录器电流放大器）
P-9202-4	快速响应时间互阻信号放大器	P-9202-5	通用跨阻信号放大器
P-9202-6	高灵敏度跨阻信号放大器	P-21	用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射的多用途触摸屏光学计

五、VL-3701 与 SRT-M37-L的同类产品

产品型号	产品描述
LDM-9810	探测器头，用于测量明视光斑亮度（以cd/m²为单位）。特点：可选择20'，1°和6°视角，取景器，可聚焦消色差透镜，用于验光表和放大器，校准证书。
LDM-9901	检测头，用于测量明视光斑亮度（以cd/m²为单位）
LDM-C50	带集成摄像头的BTS2048系列的光谱辐射光学元件。可聚焦消色差物镜，适用于BTS2048系列。可以进行不同的孔径和测量距离，包括校准。
