堡盟Baumer O330.GP-NLNVT.72ZV/H006_T013（货号：11266326）是一款微型背景抑制型漫反射式传感器，感应距离 20 … 350 mm。

一、O330.GP-NLNVT.72ZV/H006_T013 传感器的特点

• 杰出的可靠性和无可比拟的抗环境光能力；

• 堡盟PinPoint LED： 小而均匀的光斑，边缘锋利；

• qTeach--使用铁磁工具进行防篡改、简单的示教；

• 灵活的Xpress Teach/1-Step Teach方法；

• 通过黄铜制成的M3螺纹衬套进行快速安装；

• qTeach 无自锁。

二、O330.GP-NLNVT.72ZV/H006_T013 传感器的技术参数

（1）基本参数
类型：	背景抑制型	感应距离 Tw：	20 … 350 mm
感应范围 Tb：	8 … 385 mm	上电指示灯：	绿色LED
输出指示灯：	黄色LED	感应距离调节：	qTeach / “一步”自学习
交互影响抑制：	是	光轴校准：	< 1.5°

（2）光源
光源：	脉冲PinPoint LED	波长：	634 nm

（3）电气参数
响应时间 / 释放时间：	< 1 ms	电源电压范围 +Vs：	10 … 30 VDC
最大电流消耗（无负载）：	50 mA	典型电流消耗：	25 mA
压降 Vd：	<2 VDC	输出功能：	亮通/暗通
输出电路：	NPN互补	输出电流：	100 mA
短路保护：	是	反极性保护：	是

（4）机械参数
宽度 / 直径：	11 mm	高度 / 长度：	32 mm
深度：	21 mm	类型：	矩形
机械安装：	M3（黄铜）螺纹套管	外壳材质：	塑料（ABS, ASA、PMMA）
前端光学元件：	PMMA	连接方式：	2米直接出线，4针
电缆特性：	PVC / PVC 4 x 0.14 mm²

（5）环境条件
防护等级：	IP 67	工作温度：	-25 … +55 °C
储存温度：	-40 … +70 °C
正弦振动：	IEC 60068-2-6:2008 10 g (10 - 2000 Hz)，单轴150分钟	半正弦振动：	IEC 60068-2-27:2009 50 g / 11 ms, 单轴单方向10次冲击

三、O330.GP-NLNVT.72ZV/H006_T013 传感器的图纸

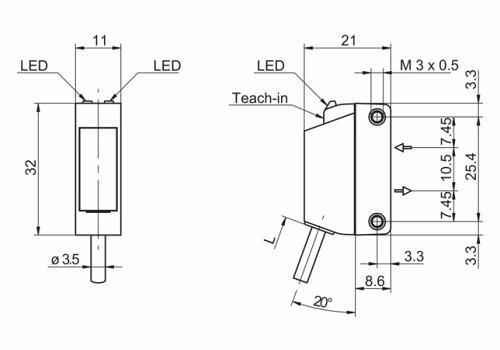

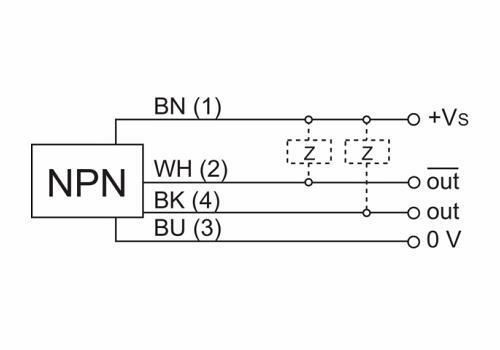

尺寸图	接线图
