堡盟Baumer FHDK 04G6101（货号：10162790）是一款微型背景抑制型漫反射式传感器，感应距离 30 mm ±2 mm。

一、FHDK 04G6101 背景抑制型漫反射式传感器的特点

• 类型为背景抑制型

• 感应距离为30 mm ±2 mm

• 脉冲点光源LED

• 推挽

• 电缆，3针，2 m

• 工作温度 -10 … 50 °C

• 防护等级 IP 65

二、FHDK 04G6101 背景抑制型漫反射式传感器的技术参数

（1）基本参数
类型：	背景抑制型	感应距离 Tw：	30 mm ±2 mm
调节/镜头受污指示灯：	闪烁的指示灯	指示灯：	黄色LED
光束直径：	2 mm	交互影响抑制：	是

（2）光源
光源：	脉冲点光源LED	波长：	660 nm

（3）电气参数
响应时间 / 释放时间：	< 0,5 ms	电源电压范围 +Vs：	11 … 30 VDC
最大电流消耗（无负载）：	30 mA	典型电流消耗：	20 mA
压降 Vd：	<2 VDC	输出功能：	亮通功能
输出电路：	推挽式	输出电流：	50 mA
短路保护：	是	反极性保护：	是，仅电源

（4）机械参数
宽度 / 直径：	4 mm	高度 / 长度：	44,8 mm
深度：	6,2 mm	类型：	矩形
外壳材质：	塑料（ASA）	前端光学元件：	PMMA
连接方式：	2米直接出线，3针

（5）环境条件
防护等级：	IP 65	工作温度：	-10 … +50 °C

三、FHDK 04G6101 传感器的图纸

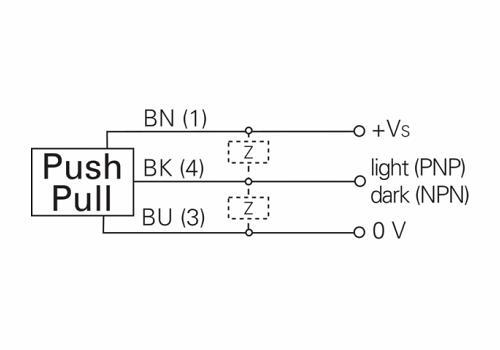

尺寸图	接线图
