堡盟Baumer FPDK 14P5101/S35A（货号：11001138）是一款微型反射板式传感器，实际感应范围 7 m。

一、FPDK 14P5101/S35A 反射板式传感器的特点

• 类型为镜反射式传感器

• 实际感应范围为7 m

• 脉冲红光LED

• PNP

• 常开

• M8接头，4针

• 工作温度 -25 … 65 °C

• 防护等级 IP 67。

二、FPDK 14P5101/S35A 反射板式传感器的技术参数

（1）基本参数
类型：	反射板式传感器	光源：	脉冲红光LED
实际感应范围 Sb：	7 m	额定感应范围 Sn：	7,2 m
偏振滤光镜：	是	调节/镜头受污指示灯：	闪烁的指示灯
指示灯：	黄色LED	灵敏度调节：	无
波长：	660 nm	交互影响抑制：	是

（2）电气参数
响应时间 / 释放时间：	< 1 ms	电源电压范围 +Vs：	10 … 30 VDC
最大电流消耗（无负载）：	25 mA	典型电流消耗：	20 mA
压降 Vd：	<1,8 VDC	输出功能：	亮通/暗通
输出电路：	PNP	输出电流：	100 mA
短路保护：	是	反极性保护：	是

（3）机械参数
宽度 / 直径：	14,8 mm	高度 / 长度：	43 mm
深度：	31 mm	类型：	矩形
外壳材质：	塑料（ASA、MABS）	前端光学元件：	PMMA
连接方式：	M8 接头，4针

（4）环境条件
工作温度：	-25 … +65 °C	防护等级：	IP 67

三、FPDK 14P5101/S35A 反射板式传感器的图纸

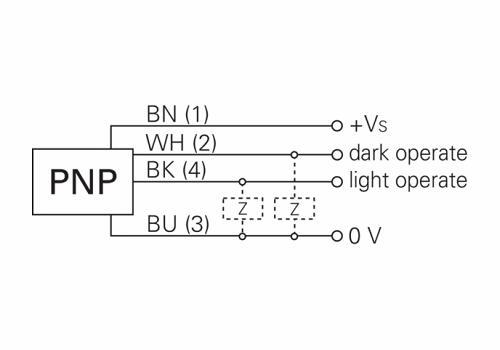

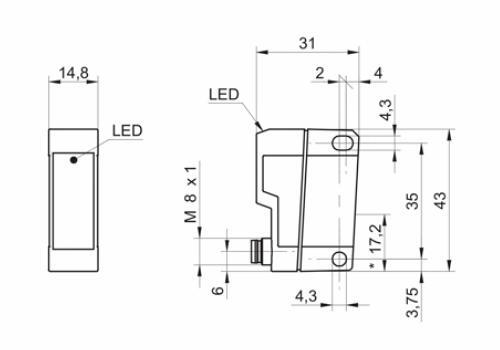

尺寸图	接线图
