堡盟Baumer FSDK 10D9601/S35A（货号：10131282）是一款微型对射式传感器，实际感应范围 5 m。

一、FSDK 10D9601/S35A 对射式传感器的特点

• 发射器

• 类型为对射式传感器

• 实际感应范围为5 m

• 脉冲红光LED

• M8接头，4针

• 工作温度为 -25 … 65 °C

• 防护等级 IP 67

二、FSDK 10D9601/S35A 对射式传感器的技术参数

（1）基本参数
类型：	对射式传感器	发射器 / 接收器：	发射器
光源：	脉冲红光LED	实际感应范围 Sb：	5 m
额定感应范围 Sn：	6 m	波长：	660 nm

（2）电气参数
电源电压范围 +Vs：	10 … 30 VDC	最大电流消耗（无负载）：	23 mA
典型电流消耗：	15 mA	反极性保护：	是

（3）机械参数
宽度 / 直径：	10,4 mm	高度 / 长度：	27 mm
深度：	14 mm	类型：	矩形
外壳材质：	塑料（ASA）	前端光学元件：	PMMA
连接方式：	M8 接头，4针

（4）环境条件
工作温度：	-25 … +65 °C	防护等级：	IP 67

三、FSDK 10D9601/S35A 传感器的图纸

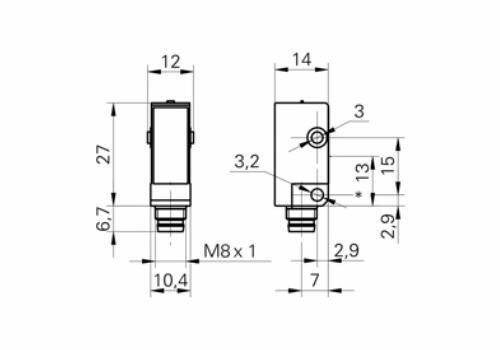

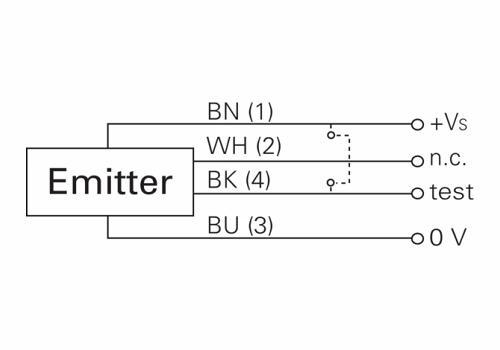

尺寸图	接线图
