堡盟Baumer UR18.EB0.2-GP2J.9SF（货号：11228073）是一款对射式超声波传感器，测距范围为0… 2000 mm。

一、UR18.EB0.2-GP2J.9SF 对射式超声波传感器的特点

• 接收器

• 0… 2000 mm

• 推挽

• qTeach, line-Teach, IO-Link

• M12接头，5针

• -25 … 65 °C

• IP 69

•型号UR18.EB0.2-GP2J.9SF。

二、UR18.EB0.2-GP2J.9SF 对射式超声波传感器的技术参数

（1）基本参数
发射器 / 接收器：	接收器	感应范围 Sd：	0 … 2000 mm
感应范围远端限值 Sde：	0 … 2000 mm	版本：	IO-Link
物体尺寸（Sd = 50 mm）：	> 4 cm²	典型迟滞：	5 % Sde
重复精度：	3 mm	温漂：	< 2% Sde
响应时间 ton：	< 9 ms	释放时间 toff：	< 9 ms
调节：	qTeach，line-Teach，IO-Link	声波频率：	200 kHz
对准器：	目标物指示灯闪烁	输出指示灯：	黄色LED
上电指示灯：	绿色LED

（2）电气参数
电源电压范围 +Vs：	12 … 30 VDC	最大电流消耗（无负载）：	25 mA
输出电路：	推挽式	输出电流：	100 mA
压降 Vd：	<3,5 VDC	残余纹波：	< 10 % Vs
短路保护：	是	反极性保护：	是

（3）通信接口
接口：	IO-Link V1.1	波特率：	38.4 kBaud (COM 2)
周期时间：	≥ 3 ms	过程数据长度：	48 位
IO-Link端口类型：	A级	过程数据结构：	位0 = SSC1 位1 = SSC2 位3 = 报警 位16-31 = 16位测量值
其他数据：	过量增益 启动次数 运行时间 启动次数 工作电压 设备温度 直方图	参数可调：	时间过滤器 LED状态指示灯 输出逻辑 输出电路 计数器 停用传感器元件 “找到我”功能

（4）机械参数
类型：	圆柱形，螺纹版	外壳材质：	不锈钢 (V2A) / TR90
有效感应面涂层：	PEEK	宽度 / 直径：	18 mm
高度 / 长度：	64 mm	连接方式：	M12 接头，5针

（5）环境条件
工作温度：	-25 … +65 °C	储存温度：	-40 … +75 °C
防护等级：	IP 69	保护等级（连接）：	IP 67

三、UR18.EB0.2-GP2J.9SF 对射式超声波传感器的图纸

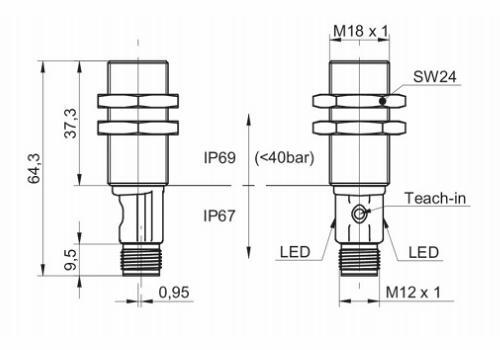

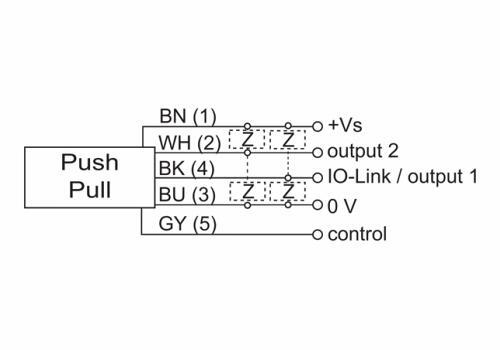

尺寸图	接线图
