堡盟 BaumerO300.DL-GM1J.72N（货号：11199079）是一款激光测距传感器，测距范围为30 … 250 mm。

一、O300.DL-GM1J.72N 测距传感器的特点

• 类型：测量距离

• 测距范围：30 … 250 mm

• 脉冲红色激光二极管

• 推挽

• 自学习和IO-Link

• M8接头，4针

• -10 … 60 °C

• IP 67

• 型号：O300.DL-GM1J.72N

•货号：11199079

二、O300.DL-GM1J.72N 测距传感器的技术参数

（1）基本参数
类型：	距离测量	版本：	IO-Link测量
测量距离 Sd：	30 … 250 mm	焦距：	400 mm
调节：	自学习和IO-Link	上电指示灯：	绿色LED
指示灯：	黄色LED	分辨率：	500 … 10000 µm
线性误差：	± 1,5 … 12,5 mm	光束类型：	点激光
交互影响抑制：	是	光轴校准：	< 2°
温漂：	< 0.2% Sde/K

（2）光源
光源：	脉冲红色激光二极管	波长：	656 nm
激光等级：	1

（3）电气参数
响应时间 / 释放时间：	< 0,25 ms	电源电压范围 +Vs：	11 … 30 VDC
最大电流消耗（无负载）：	30 mA	压降 Vd：	<2,5 VDC
输出电路：	推挽式	输出电流：	100 mA
短路保护：	是	反极性保护：	是

（4）通信接口
接口：	IO-Link V1.1	波特率：	230.4 kBaud (COM3)
周期时间：	≥ 0,6 ms	过程数据长度：	3个字节
过程数据结构：	位0 = BDC1 位2 = 质量 位3 = 报警 位8-23 = 16位测量值

（5）机械参数
宽度 / 直径：	12,9 mm	高度 / 长度：	32,3 mm
深度：	23 mm	类型：	矩形
外壳材质：	塑料（ASA、PMMA）	前端光学元件：	PMMA
连接方式：	M8 接头，4针

（6）环境条件
防护等级：	IP 67	工作温度：	-10 … +60 °C

三、O300.DL-GM1J.72N 测距传感器的图纸

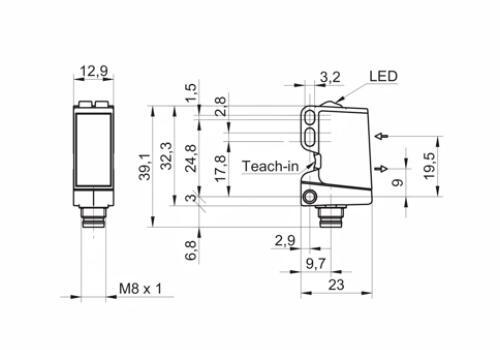

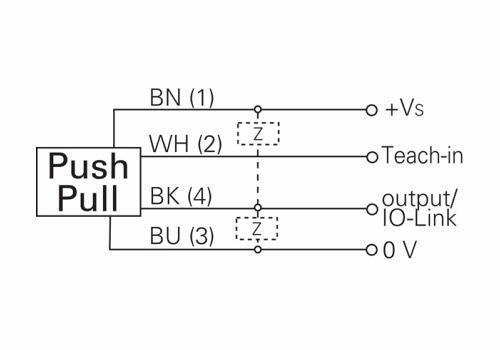

尺寸图	接线图

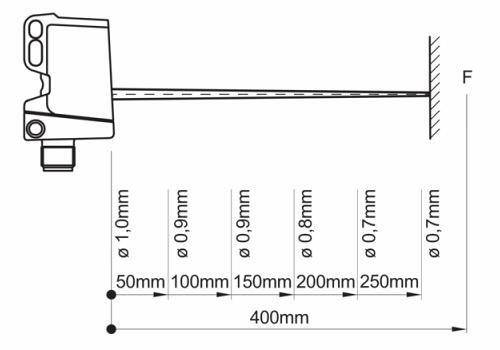

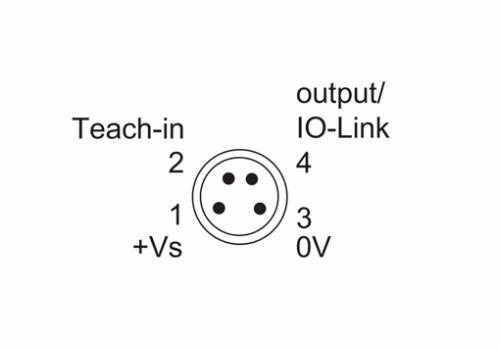

针角定义	典型光束特性

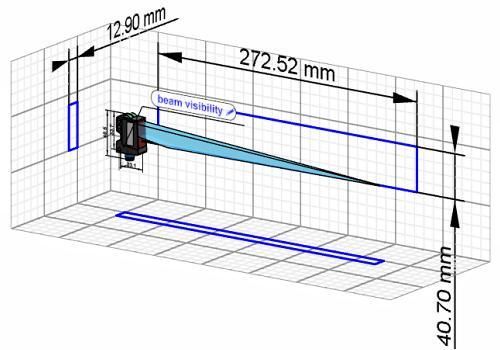

激光警告	3D 模型

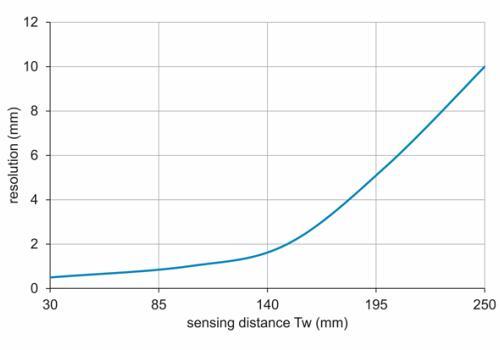

分辨率
