堡盟Baumer U300.D50-DPMJ.72N（货号：11219488）是一款微型超声波测距传感器，测距范围为15 … 500 mm。

一、U300.D50-DPMJ.72N 超声波测距传感器的特点

• 精确的测量原理带来的最佳测量性能

• 通过双通道向IO-Link通道输出并行信号。

• 灵活的参数化和额外的诊断数据得益于IO-Link。

• 同类产品中最短的盲区范围

• 在紧凑的外壳中实现高性能

• 型号：U300.D50-DPMJ.72N。

二、U300.D50-DPMJ.72N 超声波测距传感器的技术参数

（1）基本参数
感应范围 Sd：	15 … 500 mm	感应范围近端限值 Sdc：	15 … 500 mm
感应范围远端限值 Sde：	15 … 500 mm	版本：	IO-Link双重信号通道
典型迟滞：	4 % Sde	重复精度：	0,5 mm
分辨率：	< 0,3 mm	响应时间 ton/toff 标准：	< 40 ms
响应时间 ton/toff 最小化：	< 16 ms	温漂：	> 50 mm < 2 % of distance to target Sde
电漂移：	15分钟后补偿	声波频率：	290 kHz
调节：	qTeach，line-Teach，IO-Link	指示灯：	黄色LED
上电指示灯：	绿色LED	测量轴校准：	< 2°

（2）电气参数
电源电压范围 +Vs：	12 … 30 VDC	典型电流消耗：	35 mA
输出电路：	电压输出	输出信号：	0…10 V / 10…0 V
输出电流：	100 mA	压降 Vd：	<3 VDC
残余纹波：	< 10 % Vs	短路保护：	是
反极性保护：	是，Vs到GND

（3）通信接口
接口：	IO-Link V1.1	波特率：	38.4 kBaud (COM 2)
周期时间：	≥ 8 ms	过程数据长度：	48 位
过程数据结构：	位0 = SSC1 (距离) 位1 = SSC2 (距离) 位2 = 质量 位3 = 报警 位5 = SSC4 (计数器) 位8-15 = 比例因子 位16-47 = 32位测量值	其他数据：	距离 过量增益 启动次数 运行时间 启动次数 工作电压 设备温度 直方图
IO-Link端口类型：	A级	IO-Link：	是
参数可调：	开关点 开关迟滞 测量值过滤 时间过滤器 LED状态指示灯 输出逻辑 输出电路 计数器 声锥宽度 模拟量输出特性 停用传感器元件 “找到我”功能

（4）机械参数
类型：	矩形	外壳材质：	塑料（ASA、PMMA）
宽度 / 直径：	12,9 mm	高度 / 长度：	32,2 mm
深度：	23 mm	连接方式：	M8 接头，4针

（5）环境条件
工作温度：	-25 … +65 °C	储存温度：	-40 … +75 °C
防护等级：	IP 67

三、U300.D50-DPMJ.72N 超声波测距传感器的图纸

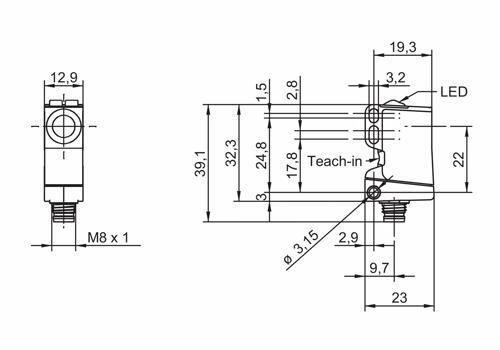

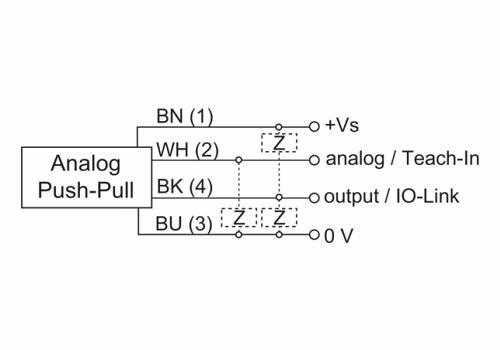

尺寸图	接线图

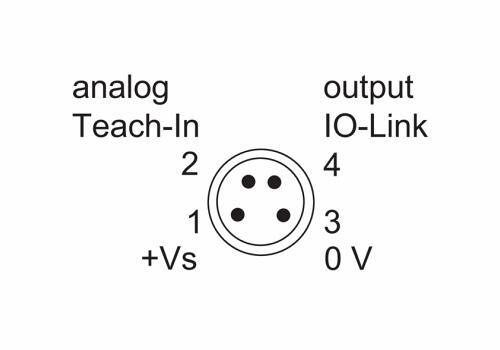

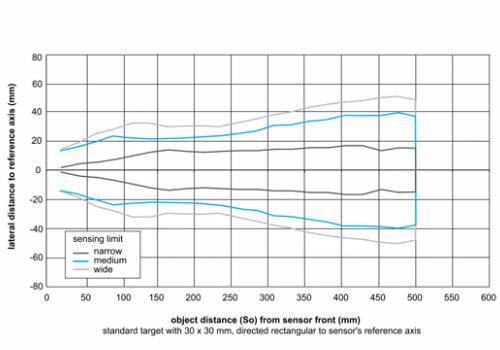

针角定义	典型声锥纵面
