一、X1-UV-3718紫外线辐射计/UV辐射计产品概述

1、常规

UV-C 消毒，主要来自 254 nm 低压汞灯（也称为紫外线杀菌照射 UVGI），是一种对空气和表面进行消毒的有效技术。例如，它越来越多地用于医疗机构，以对抗医疗保健获得性感染（HAI）。供暖通风和空调 （HVAC） 系统中的 UV-C 灯可以防止结核病菌和流感病毒等空气传播病原体的传播。便携式UV-C灯系统用于对病房或手术室进行净化。

为确保保持杀菌效果，尤其是在灯管老化方面，必须检查紫外线剂量。这是通过使用合格的紫外线辐射计测量暴露位置的紫外线辐照度来实现的。此外，如果人类有可能暴露在紫外线辐射下，则还必须确定相对较低的紫外线强度对皮肤和眼睛的潜在风险。使用一台设备执行这两项测量需要具有非常大动态范围的紫外线辐射计。

2、产品描述

X1-UV-3718 紫外线辐射计取代了 X9-11 紫外线辐射计，后者多年来一直是国际组织和研究所推荐的紫外线辐射计，使用杀菌 UV-C 辐射作为预防结核病院内传播的措施。

用于 UV-C 低压汞蒸气灯的 UV-3718 辐照度检测器

UV-3718 型具有 UV-37 系列检测器的所有属性和特性。它们专为紫外光谱范围内的辐射测量任务而开发，多年来在工业和科学用途中得到了证明。

UV-3718 检测器包含带光学带通滤波器的光电二极管，仅在杀菌 UV-C 低压汞蒸气灯的有效光谱范围内敏感。

为了测量辐照度，探测器的输入光学元件是具有余弦视场的扩散器，必须将其定位在所需的测量平面上。扩散器、光学校正滤光片和光电二极管经过紫外线辐射预老化，以显著减少因暴露于紫外线辐射而导致的不可避免的老化过程。因此，UV-3718检测器即使在密集使用时也显示出很少的老化影响。作为建议的年度重新校准的一部分，记录和更正更改。

UV-3718 检测器的光电二极管在几皮安 (10 -12 A ) 到几微安 (10 -6 A) 的范围内，在测量信号和辐照度之间提供严格的线性关系。当连接到 Gigahertz-Optik X1 时，它提供至少 100 mW/cm² 的线性测量范围，分辨率为 0.001 µW/cm²。

3、校准

以绝对单位进行的可靠测量需要对测量设备进行校准，并可溯源至国家计量研究所 (NMI) 的标准。自 1993 年以来，Gigahertz-Optik 测量实验室已获得 PTB（Physikalisch-Technische Bundesanstalt）和 DAkkS 的认可，作为测量光谱灵敏度和光谱辐照度的校准实验室。从那时起，所有工厂校准都严格基于认可校准实验室的校准标准和质量管理。因此，Gigahertz-Optik 的工厂校准提供了最大的可追溯性，多年来一直在全球范围内得到认可。

根据个别工业、研究和医疗保健部门的要求，部分测量实验室被 DAkkS 认可为符合 DIN EN ISO / IEC 17025 的测试实验室。因此，除了工厂证书外，Gigahertz-Optik可以选择为带 UV-3718 的紫外线辐射计 X1 提供 DIN EN ISO / IEC 17025 测试证书。

每个 UV-3718 检测器都针对其在 254 nm 的光谱辐照度响应率进行了单独校准。

4、测量装置X1

测量设备 X1 评估来自 UV-3718 检测器的信号，并以绝对单位 (mW/cm²) 显示测得的辐照度。仪表的高质量信号放大器支持探测器的非常大的动态范围，因此提供高达 > 100 mW/cm² 的测量范围和 0.001 µW/cm² 的分辨率。除了辐照度，剂量也可以 mJ/cm² 显示。仪表具有峰值保持显示功能。该设备符合人体工程学的外壳配有两节 AA 电池，支持移动使用。或者，测量设备可以通过其 USB 接口使用可用的 PC 应用软件进行操作。软件开发工具包 (SDK) 使仪表能够集成到用户定义的软件中。

二、X1-UV-3718紫外线辐射计/UV辐射计产品特点

用于杀菌UV-C 254nm汞灯的紫外线辐射计

•预老化，长期稳定；

•余弦视场；

•金属屏蔽电缆；

•用于验光表和放大器，包括校准证书。

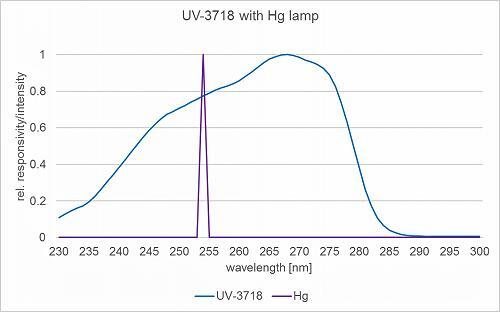

UV-3718探测器的典型光谱灵敏度以及低压汞杀菌灯在254 nm处的发射光谱。

三、X1-UV-3718紫外线辐射计/UV辐射计产品规格

规格
简短的介绍	用于 UV-C 低压汞杀菌灯的紫外线辐射计
主要特点	带有独立检测器的移动测量设备。便于使用。汞灯消毒效果的高辐射强度和紫外线危害评估的低辐射水平的大测量范围。
测量范围	适用于 254 nm 低压汞灯。 X1 仪器的线性测量范围高达 2500 mW/cm²。 NEI 0.005 微瓦/平方厘米。分辨率 0.001 µW/cm²
典型应用	UVGI 用于空气和表面消毒
校准	校准 254 nm 的绝对响应度和相对光谱响应度。
宽带探测器	UV-3718 用于低压汞杀菌灯的紫外线检测器。
展示	X1 手持式仪表，用于显示辐照度 mW/cm 2和剂量 J/cm 2，具有峰值保持功能。

四、X1-UV-3718紫外线辐射计/UV辐射计可配置

型号	简述
S-SDK-X20	X20 变体（X1 和 HCT99）的软件开发工具包。
S-X1	X1 型号的应用软件。

五、X1-UV-3718紫外线辐射计/UV辐射计同类产品

用于测量杀菌汞、准分子以及 UV-C LED 的辐照度 (µW/cm²) 和剂量 (mJ/cm²) 的 UVC 仪表。 通常用于对已知光源类型的紫外线辐照度进行常规测量。
型号	光谱函数	波长范围/nm	入口处的光学元件	典型范围最小值（NEI）	典型范围最大值	点评
X1-UV-3725	UVC / UVGI	254	8 mm Ø diffuser	0.002 µW / cm²	2000 mW / cm²	在 254nm 校准低压汞灯。具有峰值保持功能的辐照度和剂量计。用于杀菌功效和危害测量的大动态范围。良好的余弦响应。
X1-UV-3726	UV-C / UVGI	250 -300	11 mm Ø diffuser	0.002 µW / cm²	1000 mW / cm²	针对 UV-C LED 以 5nm 步长校准，针对低压汞灯以 254nm 步长校准。具有峰值保持功能的辐照度和剂量计。用于杀菌功效和光生物学安全测量的大动态范围。
X1-UV-3727	UVC / UVGI	200 - 300	19.2 mm Ø diffuser	0.002 µW / cm²	1000 mW / cm²	适用于准分子 Kr-Cl 灯、低压汞灯和 UV-C LED。在 222nm、254nm 和 5nm 步长下校准。具有峰值保持功能的辐照度和剂量计。杀菌功效和光生物学安全性的大动态范围。
