一、X1-UV-3727紫外线辐射计/辐照度检测器产品概述

1、杀菌紫外线照射在 UV-C 区域更深入

杀菌紫外线照射是一种利用 UV-C 区域（100 nm 至 400 nm）的短波长光来分解病毒、细菌、酵母菌和真菌等微生物的杀菌方法。最常见的是，使用在 254 nm 发射的低压汞灯，最近，正在使用在 265 nm 至 290 nm 发射的 UV LED。然而，这些传统的 UVC 光源的广泛使用受到一定程度的限制，因为它们具有很强的致癌和致白内障作用。

远 UVC 光，例如 Kr-Cl 准分子灯产生的 222 nm，已被证明可以有效灭活细菌，但对人类的光生物学危害较小。这是因为远紫外线无法像波长较长的紫外线辐射那样深入人体皮肤或眼睛。

为确保任何 UVC 光源的杀菌效果，必须检查紫外线剂量。这是通过使用紫外线辐射计测量曝光位置的紫外线辐照度来实现的。辐射计必须针对要测量的紫外线源类型进行适当校准。

2、UV-3727 辐照度检测器

用于 222nm 准分子灯、UVC LED 和低压汞灯

UV-37 系列探测器专为紫外光谱区的辐射测量而设计，多年来已在工业和科学用途中得到验证。 UV-3727 型号提供了测量通常用于杀菌应用的 222nm 准分子灯 (Kr-Cl) 的特殊功能。此外，它还可以测量其他 UVC 杀菌源类型，包括低压汞灯和 UV LED。

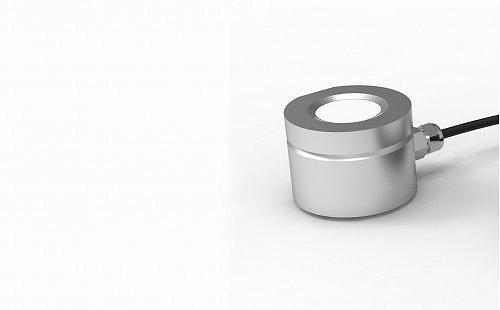

UV-3727探测器

UV-3727 检测器包含一个具有扩展的深紫外响应能力的光电二极管。仅测量所需光谱灵敏度范围内的辐射（图 2）。除了在 222nm 处进行校准外，还包括用于常见 UV LED 波长和低压汞灯的可选校准因子。

为测量辐照度，探测器的入射光学器件是一个具有余弦视场的漫射器，它必须位于所需的测量平面内。漫射器和光电二极管使用紫外线辐射进行了预老化，以显着减少因暴露于紫外线辐射而导致的不可避免的老化过程。 UV-3727 检测器即使在大量使用时也显示出非常小的老化效应。作为建议的年度重新校准的一部分，任何更改都会被记录和更正。

UV-3727 检测器的光电二极管在几皮安 (10 -12 A) 到几微安 (10 -6 A)范围内提供测量信号和辐照度之间的严格线性关系。当连接到 Gigahertz-Optik X1 仪表（图 1）时，它提供至少高达 1000 mW / cm² 的线性测量范围，分辨率为 0.002µW / cm² (@222 nm)。

3、由我们的校准实验室进行的可溯源校准

以绝对单位进行的可靠测量需要对测量设备进行校准，并可溯源至国家计量学院 (NMI) 标准。自 1993 年以来，Gigahertz-Optik 测量实验室已被 PTB（Physikalisch-Technische Bundesanstalt）和 DAkkS（德国认证机构）认可为光谱响应度和光谱辐照度测量的校准实验室 (DK-15047-01-00 ).从那时起，所有工厂校准都严格基于认可校准实验室的校准标准和质量管理。因此，Gigahertz-Optik 的工厂校准可提供最高水平的可追溯性，并在全球范围内得到认可。

根据各个工业部门的要求，部分校准实验室被 DAkkS (D-PL-15047-01-00) 认可为 DIN EN ISO / IEC 17025 测试实验室。因此，除了工厂证书外，Gigahertz-Optik 还可以选择提供 DIN EN ISO / IEC 17025 测试证书来校准 X1-UV-3727。

UV-3727 检测器针对其光谱响应度进行了校准。执行测量时，可以在X1-1仪表上选择 222nm 准分子波长或 UV-LED 或 Hg 灯的标称波长。

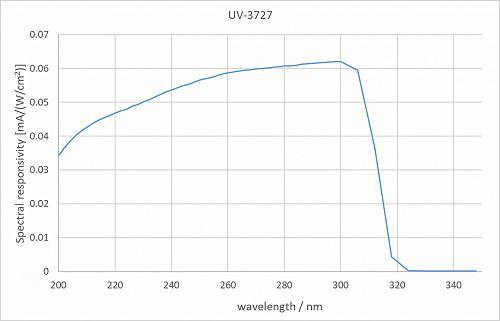

UV-3727 检测器的典型光谱灵敏度。

4、测量装置X1

X1测量设备评估来自 UV-3727 检测器的信号，并以绝对单位 mW / cm² 显示测得的辐照度。仪表的高质量信号放大器支持具有 7 个十进制增益范围的检测器的非常大的动态范围。除辐照度外，剂量还可以 mJ / cm² 显示。测量设备提供“峰值保持”显示功能。该设备符合人体工程学的外壳配有两节 AA 电池，支持移动使用。或者，测量设备可以通过其 USB 接口使用可用的 PC 应用软件进行操作。软件开发工具包 (SDK) 使测量设备能够集成到用户编写的软件中。

二、X1-UV-3727紫外线辐射计/辐照度检测器的特点

用于 222 nm 准分子、UC-C LED 和杀菌灯的紫外线辐射计：

•222nm 准分子灯、220nm 至 300nm 紫外 LED 和 254nm 低压汞灯的校准系数；

•显示辐照度和剂量，具有峰值保持功能；

•预老化以实现长期稳定性；

•余弦视场。

三、X1-UV-3727紫外线辐射计/辐照度检测器的规格

规格
简短描述	用于 UV-C 杀菌源的紫外线辐射计，包括准分子、低压汞和紫外线 LED
主要特点	带独立探测器的移动测量装置。易于使用。测量范围大，用于消毒的高辐射强度和用于评估紫外线辐射风险的低辐射水平。
测量范围	222 nm 时的测量范围高达 1000 mW/cm²，254 nm 时的测量范围高达 900 mW/cm²。 未另适用 通常为 0.002 μW/cm²
典型应用	222 nm 处的紫外线照射度和 UVC 源（包括准分子灯）的剂量
校准	以 5 nm 步长校准 222 nm、254 nm 和 UV LED 波长 （220 - 300） nm 的绝对响应度。
宽带探测器	用于 UV-C LED、准分子和低压汞杀菌灯的 UV-3727 检测器
显示	X1 手持式仪表，用于显示辐照度 mW/cm2 和剂量 J/cm2 具有峰值保持功能。

四、X1-UV-3727紫外线辐射计/辐照度检测器可配置

规格	简述
S-SDK-X20	适用于 X20 变体（X1 和 HCT99）的软件开发套件。
S-X1	X1 变体的应用软件。

五、X1-UV-3718紫外线辐射计/UV辐射计同类产品

用于测量杀菌汞、准分子以及 UV-C LED 的辐照度 (µW/cm²) 和剂量 (mJ/cm²) 的 UVC 仪表。 通常用于对已知光源类型的紫外线辐照度进行常规测量。
型号	光谱函数	波长范围/nm	入口处的光学元件	典型范围最小值（NEI）	典型范围最大值	点评
X1-UV-3725	UVC / UVGI	254	8 mm Ø diffuser	0.002 µW / cm²	2000 mW / cm²	在 254nm 校准低压汞灯。具有峰值保持功能的辐照度和剂量计。用于杀菌功效和危害测量的大动态范围。良好的余弦响应。
X1-UV-3726	UV-C / UVGI	250 -300	11 mm Ø diffuser	0.002 µW / cm²	1000 mW / cm²	针对 UV-C LED 以 5nm 步长校准，针对低压汞灯以 254nm 步长校准。具有峰值保持功能的辐照度和剂量计。用于杀菌功效和光生物学安全测量的大动态范围。
X1-UV-3718	UVC / UVGI	254	11 mm Ø diffuser	0.005 µW / cm²	2500 mW / cm²	在 254nm 校准低压汞灯。具有峰值保持功能的辐照度和剂量计。取代 X9-11 型号。

用于杀菌应用的带有过滤器的 Kr-Cl 准分子灯的典型光谱功率分布。 X1-UV-3727具有良好余弦校正的典型视野
