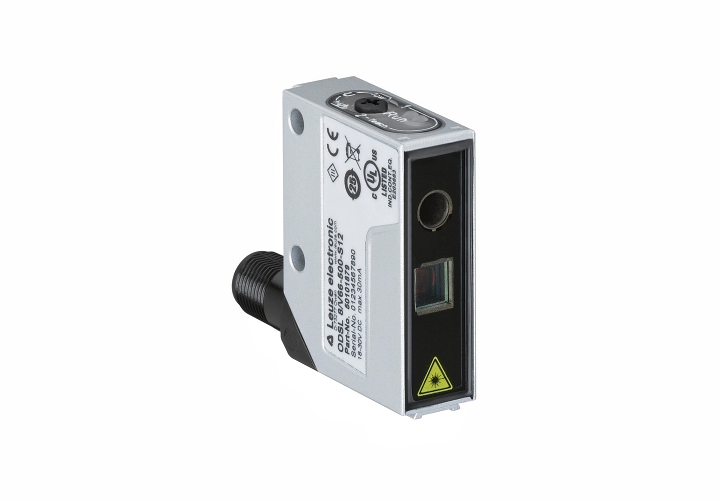

德国劳易测 LeuzeODSL 8/C66-45-S12高精度测距传感器/光学测距传感器， ODSL 8/C66-45-S12 具有分辨率高，非常适合物体测量或质量检查。即使在恶劣条件下，例如有光滑物体的情况，这些传感器也能进行精确测量，有些还配有显示器。商品编号： 50108364。

一、 ODSL 8/C66-45-S12 高精度测距传感器的技术参数

（1）基础数据
系列：8	扫描系统类型：相对于物体

（2）光学数据
光源：激光, 红色	激光等级：2, IEC/EN 60825-1:2007	光斑直径 [针对传感器距离]：1 mm

（3）测量数据
测量范围：25 ... 45 mm	分辨率：0.03 mm	精度：1.5 %	精度参考值：测量距离
重复性：0.2 %	参考值重复性：测量距离	测量时间：2 ... 7 ms	参照：否
黑/白背景屏蔽性能：1.5 %	光学测距原理：光三角测量

（4）电气数据
性能数据： • 供电电压 UB：18 ... 30 V, DC		输出： • 模拟输出数：1 个 • 数字开关量输出数：2 个 • 模拟输出1： • 类型：电流 • 开关量输出1： • 开关元件：晶体管, 推挽 • 开关量输出2： • 开关元件：晶体管, 推挽

（5）连接
连接1： • 类型：接头, 旋转，90 • 螺纹规格：M12 • 材料：金属 • 引脚数：5 个引脚

（6）机械参数
外壳材料：金属	金属外壳：压铸锌	镜头盖材料：玻璃	净重：70 g
尺寸（宽 x 高 x 长）：15 mm x 48 mm x 38 mm

（7）操作和显示
配置类型：开关	操作控制：旋转开关

（8）环境数据
环境温度，工作：-40 ... 50 °C	环境温度，储藏：-40 ... 70 °C

（9）认证
防护等级： • IP 67 • IP 69K	安全等级：II	认证：c UL US	应用标准：IEC 60947-5-2

二、 ODSL 8/C66-45-S12 光学测距传感器的图纸

尺寸图

电气连接图

模拟输出特性曲线图
