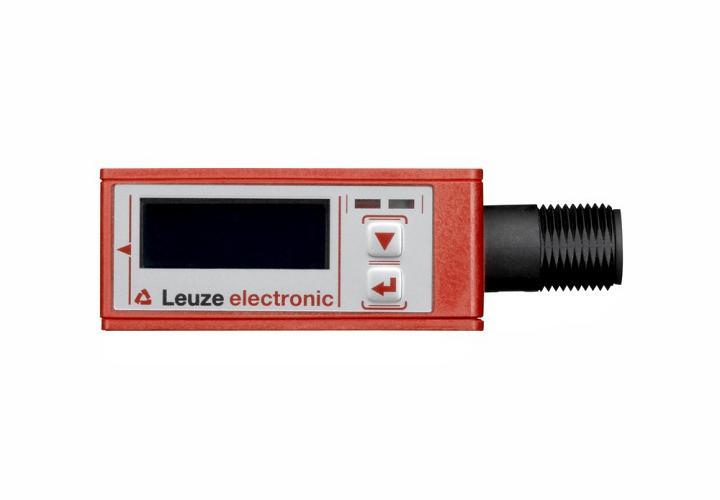

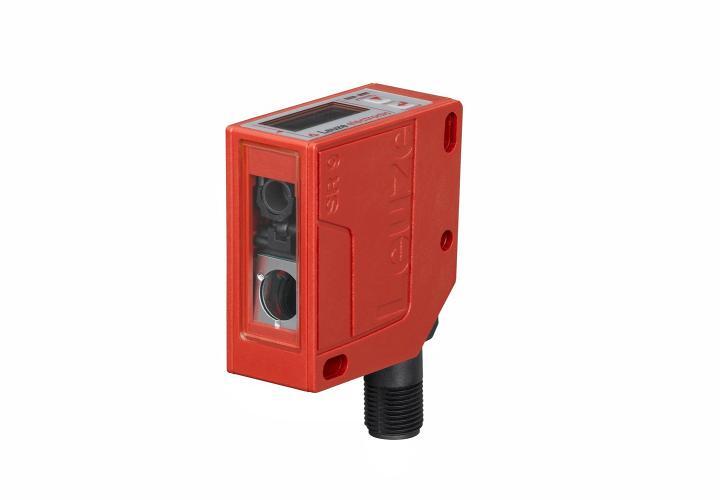

德国劳易测 LeuzeODS9L1.8/LAK-650-M12高精度测距传感器/光学测距传感器，非常适合物体测量或质量检查，即使在恶劣条件下，例如有光滑物体的情况，ODS9L1.8/LAK-650-M12 也能进行精确测量。商品编号： 50147809。

一、ODS9L1.8/LAK-650-M12 高精度光学测距传感器的技术规格

（1）基础数据
系列：9	应用： • 全高度检查 • 材料切割过程中的长度测量 • 物体测	扫描系统类型：相对于物体。

（2）专门设计
专门设计： • 停止输入 • 激活输入 • 示教输入。

（3）光学数据
光源：激光, 红色	激光等级：1, IEC/EN 60825-1:2014	光斑直径 [针对传感器距离]：1 mm [650 mm]

（4）测量数据
测量范围：50 ... 650 mm	分辨率：0.1 mm	精度：0.5 %	精度参考值：测量距离
再现性(1σ)：0.1 mm	参照：否	光学测距原理：光三角测量

（5）电气数据
性能数据： • 供电电压 UB：18 ... 30 V, DC。	输入端： •数字开关量输入数：1 个 •数字开关量输入功能： •停止输入 •激活输入 •示教输入 •触发	输出： •模拟输出数：1 个 •数字开关量输出数：1 个 •模拟输出1： •类型：可配置，出厂设置：电流 •开关量输出1： •开关元件：晶体管, 推挽。

（6）接口
类型：IO-Link	IO-Link： •规格书：V1.1

（7）连接
连接1： •类型：接头, 旋转，90 •螺纹规格：M12 •材料：塑料 •引脚数：5 个引脚。

（8）机械参数
尺寸（宽 x 高 x 长）：21 mm x 50 mm x 50 mm	外壳材料：塑料	镜头盖材料：玻璃	净重：50 g

（9）操作和显示
操作控制： •控制按钮 •计算机软件。

（10）环境数据
环境温度，工作：-20 ... 50 °C	环境温度，储藏：-30 ... 70 °C	外部环境光耐抗性：20,000 lx, EN 60947-5-2。

（11）认证
防护等级：IP 67	安全等级：III	认证：UL	应用标准：IEC 60947-5-11

二、ODS9L1.8/LAK-650-M12 高精度光学测距传感器的图纸

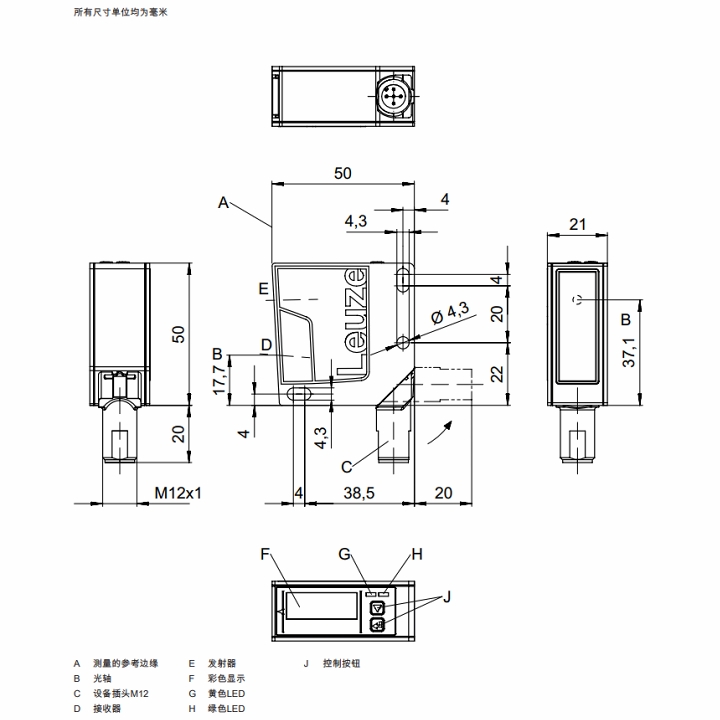

尺寸图

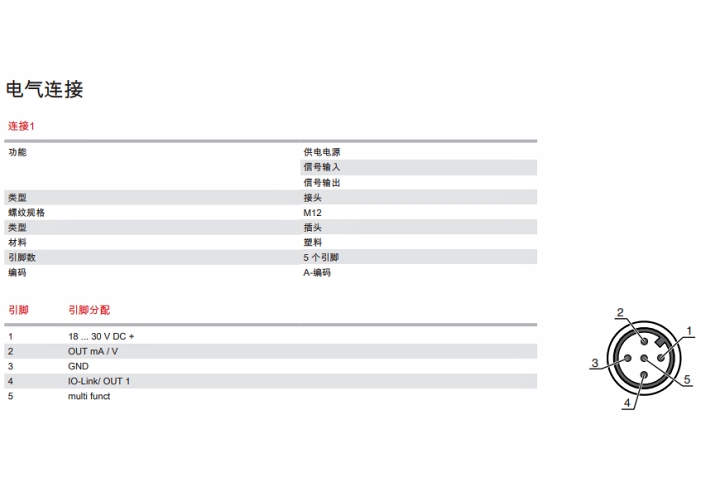

电气连接图

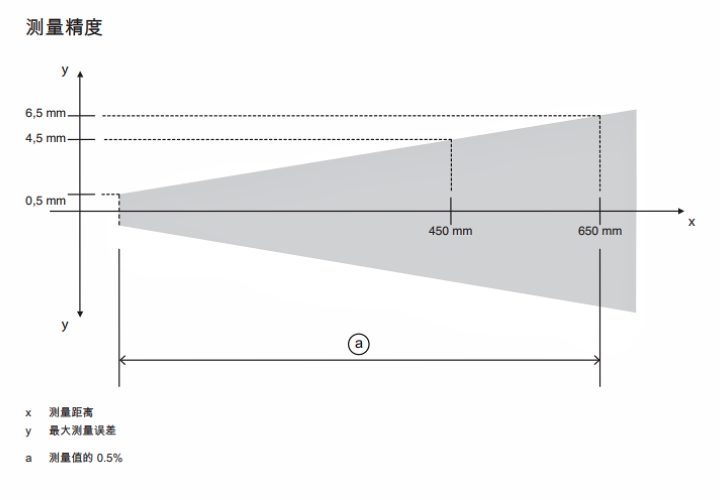

测量精度示意图
