一、Gigahertz-Optik UPK-50-L 带精密外壳积分球的特点

德国原装进口 Gigahertz-Optik UPK-50-L积分球具有精密加工的外壳，直径为 50 毫米，测量端口直径为 10 毫米。 ODM98涂层。

•2 英寸/50 毫米直径球体；

•10 mm 直径测量端口；

•探测器端口；

•98% 合成涂层；

•检测器端口：1 个用于 PD-11-xx 探测器；

•波长范围/nm：(250 - 2500) nm；

•评论：选项 - 最多 2 个检测器端口。

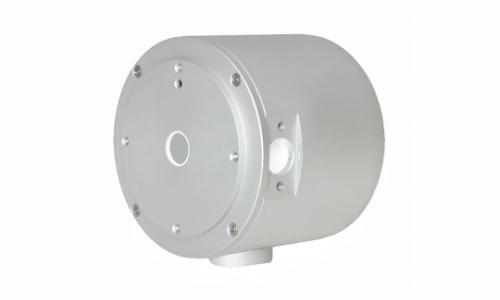

UPK-50-L 带精密外壳积分球

二、Gigahertz-Optik UPK-50-L 带精密外壳积分球介绍

紧凑型 ODM98 积分球

UPK -50-L 积分球是 Gigahertz-Optik 具有 ODM98 涂层的紧凑尺寸型号之一。直径 50 毫米的积分球和直径 10 毫米的测量端口可提供 250 nm 至 2500 nm 光谱范围内光敏应用所需的高光通量。其独特的凸缘挡板设计极大地避免了传统 90° 端口位置球设计中光输入端口对检测器端口的直接照明。挡板还可以同时操作球体上最多 3 个探测器或光纤光导连接器（位于 9 点、12 点和 3 点钟位置）。探测器端口提供用于直接安装 Gigahertz-Optik 的 PD-11、TD-11 和 VL-11 型光探测器以及 UFC-11 型光纤连接器的接口。

校准

Gigahertz-Optik 的校准实验室提供 250 nm 至 1800 nm 波长范围内的可追溯光谱辐射功率灵敏度校准。

三、UPK-50-L 积分球的技术规格

（1）基础规格
简短的介绍	用于配置为功率测量检测器的积分球。	典型应用	用于激光功率测量的集成球探测器。
主要特点	带有合成 ODM98 涂层的紧凑积分球。 10 毫米测量端口。用于 11 类探测器和光纤连接器的探测器端口。	测量范围	球体直径：50毫米； 测量端口：1个，直径10毫米； 挡板：是的，领型； 探测器端口：三个，直径 11 毫米。； 涂层：ODM98。
校准	可选校准 250 nm 至 1800 nm 的光谱辐射响应度。

（2）产品
涂层	ODM98	球体直径	50毫米
测量口直径	10毫米	探测器端口	3x UP-DP-11（例如 PD-11、TD-11、VL-11、UFC-11）
安装	M6 和 1/4” 螺纹孔

四、可与 UPK-50-L 积分球配置的配件

型号	描述
VL-1101	带 VL-11 安装座的光度检测器头。特点：模块化检测器，可与积分球、前透镜等配合使用。可与验光计和信号放大器配合使用。
TD-11VL01	带 DP-11 安装座的光度、温度稳定检测器。
PD-11 Series	带 DP-11 安装座的探测器头。
UFC-11	光纤适配器适用于 UP 和 UM 型积分球。特点：SMA、FC、SC 和 ST 连接器。

五、Gigahertz-Optik UPK-50-L 积分球的相似产品

型号	描述
UPK-50-F	用于强度、反射率和透射率测量的积分球。
UPK-100-L	带有精密加工外壳的积分球。
UPK-30-L	带有精密加工外壳的积分球。
