一、Gigahertz-Optik BTS2048-IR 红外光谱辐射计特点

德国原装进口 Gigahertz-Optik BTS2048-IR 带热电冷却探测器的紧凑型红外光谱仪/辐射计，满足高端阵列光谱辐射计的所有要求：

•尺寸紧凑，动态范围等光学参数非常好；

•尽管设计先进，但价格优惠；

•创新的两级 InGaAs 探测器；

•温度控制；

•兼容积分球等上的所有 BTS2048 连接器；

•入口光学器件：10 mm Ø 余弦扩散器；

•光谱范围/nm：(950 -2150) nm；

•光带宽：9 nm；

•测量范围-宽带探测器：(15 - 6E7) W/m²；

•测量范围 - 光谱传感器：(2E-4 - 1E4) W/(m²nm) @1600 nm；

•评论：适用于红外范围的多功能高端光谱仪。

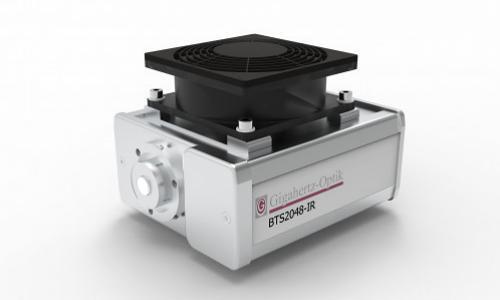

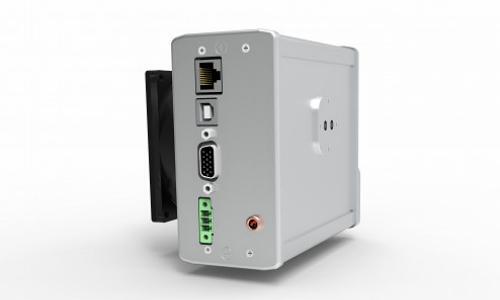

带热电冷却阵列探测器的 BTS2048-IR 光谱仪

二、Gigahertz-Optik BTS2048-IR 红外光谱辐射计介绍

带热电冷却探测器的 BTS2048-IR 光谱仪

BTS2048-IR结合了其 InGaAs 阵列探测器的热电冷却以及用于 BTS 技术的冷却 InGaAs 二极管。该设备满足高端二极管阵列光谱仪的所有要求，尽管其设计先进，但价格优惠。阵列探测器的热电冷却最大限度地减少了暗噪声信号。

创新探测器技术

为了利用 InGaAs 芯片在可能的光谱范围内与扩展 InGaAs 芯片相比噪声较小的优势，使用了具有这两种技术的探测器芯片。这可以最佳地匹配光谱范围，从而实现最佳的电光特性。其他功能如电子快门、OD 滤镜和经过验证的 BTS 技术照常发挥作用。

余弦校正扩散器和多种触发器和 I/O 可能性

特点一目了然：

•光谱范围从 950 nm 到 2150 nm；

•BTS技术（集成附加二极管）；

•电子快门和滤光轮有四个位置（开、暗、OD1 和 OD2）；

•令人信服的光学特性 ；

•尺寸紧凑；

•通过以太网和 USB 接口实现快速数据传输；

•输入/输出连接器；

•可追溯的校准。

用户软件和开发者软件

标准S-BTS2048用户软件具有可定制的用户界面以及大量显示和功能模块，当使用 Gigahertz-Optik GmbH 的相应配件配置 BTS2048-IR 时，可以激活这些模块。 S -SDK-BTS2048开发者软件用于将 BTS2048-IR 集成到定制软件中。

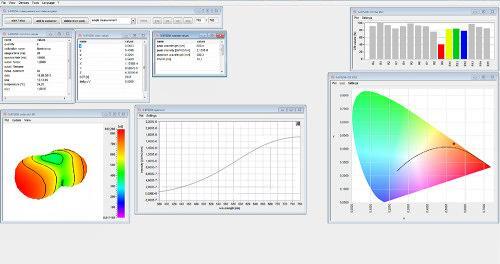

S-BTS2048 用户软件界面

校准

光度测量设备的一项基本质量特征是其精确且可追溯的校准。 BTS2048-IR 由 Gigahertz-Optik 的校准实验室进行校准，该实验室已根据 ISO/IEC 17025获得 DAkkS (DK-15047-01-00) 的光谱响应度和光谱辐照度认证。校准还包括相应的附件组件。每台设备均附有各自的校准证书。

三、BTS2048-IR 红外光谱仪/辐射计的技术规格

（1）基础规格
简短的介绍	TE 冷却光谱辐射计具有宽动态范围，适用于 CW 和辐照度、光谱和峰值波长的短期测量。其他参数的配件。
主要特点	设备紧凑。 BiTec 探测器，配备 TE 冷却探测器（512 像素、9 nm 光学分辨率、电子快门）和附加 InGaAs 二极管。光学带宽校正（CIE214）。带快门和 OD 滤光片的滤光轮。带扩散窗的输入透镜。余弦视场。
测量范围	光谱：3E-4 W/(m²nm) 至 1.6E4 W/(m²nm) @1600 nm。响应度从 950 nm 到 2150 nm。
典型应用	用于研发应用和测试系统集成的二极管阵列光谱辐射计。	校准	工厂校准。可追溯至国际校准标准

（2）产品
测量数量	光谱辐照度（W/（m² nm））、辐照度（W/m²）、光谱辐射强度（W/（sr nm））、辐射强度（W/sr）、峰值波长、中心波长、质心波长等。可选积分球：另外光谱通量 (W/nm)。选配测角仪：另外还有辐射强度 (W/sr)
BiTec	可以使用二极管和阵列进行并行测量，从而通过a*(s z ( λ )) 和F*(s z ( λ ))分别在线校正二极管的光谱失配。
输入光学器件	扩散器，余弦校正视场	滤光轮	可以使用二极管和阵列进行并行测量，从而通过a*(s z ( λ )) 和F*(s z ( λ ))分别在线校正二极管的光谱失配。

（3）光谱探测器
积分时间	10 µs - 10 s *11	光谱范围	(950 -2150) nm
光带宽	9 nm	像素分辨率	~2.3 nm/像素
像素数	512	芯片	带二阶滤波器的冷却高灵敏度 InGaAs 芯片
模数转换器	16bit	峰值波长	± 1 nm
带通校正	支持数学在线带通校正	线性度	完全线性化芯片 >99% *10
基线噪声	7 cts *1	信噪比	5000*2
动态范围	8 震级
校准不确定度	光谱辐照度
	λ		u(k=2)
	(950 - 1039) nm		4 %
	(1040 - 1549) nm		4,5 %
	(1550 - 1949) nm (sensor part 1*)		5 %
	(1550 - 1949) nm (sensor part 2*)		6 %
	(1950 - 2049) nm		6,8 %
	(2050 - 2150) nm		7,5 %
	光谱辐照度响应度 (950 - 2150) nm； * 在此区域中，发生从传感器部分 1 到传感器部分 2 的过渡。不确定性增加。

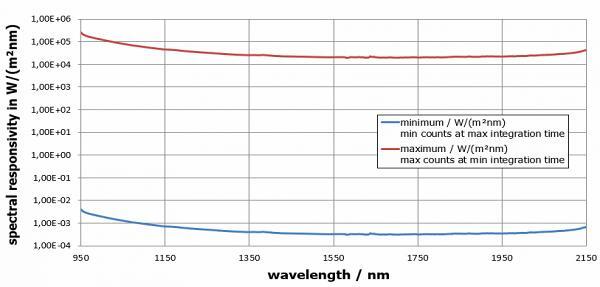

光谱辐照度响应度范围（光谱测量）

（4）一体式探测器
测量范围	带偏移校正的九 (9) 个测量范围	测量范围	可选：（15 至 6E7）W/m² 响应度范围：(1050 - 2100) nm
筛选	可选：具有辐射匹配的光谱响应度。通过光谱测量数据在线校正辐射匹配（光谱失配因子校正）。

（5）其它参数
接口	USB V2.0、以太网（LAN UDP协议）、RS232、RS485。	数据传输	通过以太网 512 个浮点数组值的标准 5 ms。
输入接口	2x (0 - 25) VDC，1x 光电耦合器隔离 5 V / 5 mA。	输出接口	最大 2x 集电极开路最大 25V 500毫安。
扳机	合并触发输入（不同选项、上升/下降沿、延迟等）。	电源	带电源：直流输入 5V (±10 %) @ 3000 mA。
温度范围	温度稳定芯片：≤±0.25℃。	尺寸	135毫米×107毫米×90毫米（长×宽×高）。
重量	1000克	温度范围	储存：（-10 至 50）℃； 操作：（10 至 30）°C *9。
安装	三脚架和 M6 螺纹； 前适配器 UMPA-1.0-HL，与积分球端口框架 UMPF-1.0-HL 配合使用。
软件	用户软件 S-BTS2048； 可选软件开发套件 S-SDK-BTS2048，用于基于 C、C++、C# 或 LabView 中的 .dll 进行用户软件设置。
微处理器	32位用于设备控制，16位用于探测器阵列控制，8位用于光电二极管控制。
信息	* 1 个典型值是在 1ms 积分时间（标准偏差）下未进行平均而测量的。通过平均，基线噪声降低。 * 2 典型值是在 1ms 测量时间和检测器完全饱和的情况下测得的，无需平均。随着平均信噪比的增加。 *9设备大约需要 25 分钟才能稳定温度。如果在预热阶段或非恒定温度下进行测量，则每次测量都需要进行新的暗测量。 *10 该芯片基于两种不同的材料，具体取决于光谱范围。上半部分（扩展 InGaAs）可能在较长积分时间下表现出较高的不确定性。 *11 在较长积分时间下，扩展 InGaAs 范围的可能饱和可能会受到环境温度的限制。

四、可与 BTS2048-IR 红外光谱仪/辐射计配置的仪器及软件

型号	描述
ISD-100HF-BTS2048-VL	2π 和 4π 光源光通量测量系统。
ISD-15-BTS2048-VL	用于 LED 测试和系统集成的紧凑型积分球光谱辐射计系统。
ISD-25-BTS2048-VL	用于测量最大 76.2 毫米的单个 2π LED 灯的光通量和光色的系统。
S-BTS2048	BTS2048 变体的应用软件。
S-SDK-BTS2048	BTS2048 变体的软件开发套件。

五、BTS2048-IR 红外光谱仪的相似产品

型号	描述
BTS2048-VL-TEC	多功能温控高速高质量 LED 光谱仪。
BTS2048 Series	紧凑型光谱辐射计具有出色的光学性能和 BiTec 技术，可实现实验室和现场使用的精确测量。
