一、Gigahertz-Optik ISD-100HF-BTS2048-VL 光通量测量系统的特点

德国原装进口 Gigahertz-Optik ISD-100HF-BTS2048-VL通用光谱辐射计，是一款用于 2π 和 4π 光源光通量测量系统：

•积分球直径1000毫米，半球形外壳用于打开和关闭；

•辅助灯；

•BTS256-LED照度计，用于精确测量光通量、光谱辐射功率、CCT、CRI、色品坐标、用户软件等；

•根据 CIE:TN-006、IEC TR 61547、IEC TR 63158、Mp ASSIST、JA10、IES:RP-16-10、IEEE 1789-2015 等测量闪烁和 TLA 的选项；

•选项：四极测试插座、附加端口；

•积分球：1000 mmØ；

•源头排放：4-Pi or 2-Pi (254 mmØ)；

•波长范围/nm：360 - 830 nm；

•光带宽：5 nm；

•测量范围（*1）：4 lm to 400,000 lm；

•评论：通用光谱辐射计，具有 100 cm 开口积分球，用于 BTS256-LED Plus 概念配件系列的 4Pi 和 2Pi 灯的光通量。

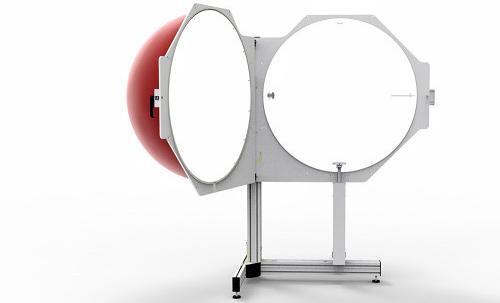

可打开的 ISD-100HF-V06 积分球，带有高度可调的样品架和可选的样品架，以便从下方位置使用测试灯。

二、Gigahertz-Optik ISD-100HF-BTS2048-VL 光通量测量系统介绍

BTS256-LED 照度计

在独立模式下，紧凑型BTS256-LED仪表专为方便测量单个 LED 的光通量、光谱、颜色和显色指数而设计。一个关键特征是内部积分球入口处的锥形测量端口，可以测量板载 LED。用于连接锥形适配器的卡口连接器可以将 BTS256-LED 与其他附件组件结合起来。 Gigahertz-Optik 提供不同的配件作为BTS256-LED Plus 概念的一部分，极大地扩展了 BTS256-LED 的测量能力。

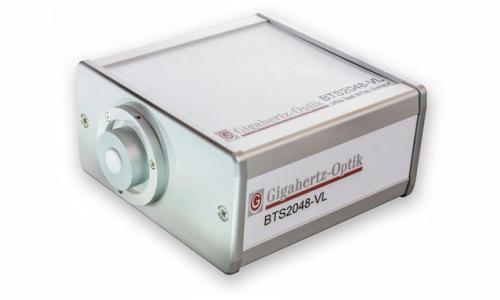

CCD 传感器光谱辐射计 BTS2048-VL 带扩散器 输入光学元件可直接安装到积分球上

使用 ISD-100HF-V01 或 ISD-100HF-V02 积分球增强 BTS256-LED

直径100厘米的ISD-100HF-V01积分球可以测量球内辐射特性为2 pi和4 pi的超大LED灯的光通量、光谱、颜色和显色指数。球体的一半可以打开，以便将 LED 灯固定到球体中心的样品架上。样品架的高度可以调节。 ISD-100HF-V02 作为替代方案提供，并具有一个直径为 254 mm 的附加测量端口，用于测量 2pi 灯。当不使用时，它会保持关闭状态。两种型号都配备了辅助灯。 BTS256-LED 仍可用于测量单个板载 LED。卡口适配器可将设备连接到 ISD-100HF 积分球上。

闪烁特性和 TLA 的测定

除了光通量、光谱、颜色等光计量量的研究之外，光源的其他特性也发挥着重要作用。为了能够在欧洲市场上提供光源，根据生态设计指令，有必要对光闪烁和频闪效应等时间强度调制进行研究。该应用领域被概括为术语“时间光伪影（TLA）”。

Gigahertz-Optik 提供积分球型号 ISD-100HF-V08 作为变体。除了光谱辐射计 BTS256-LED 测试仪外，该型号还提供连接附加光电二极管检测器的选项。它可以与PFL-200测量设备一起测量闪烁和 TLA 。

具体而言，可以使用以下测量量：

•闪烁百分比（IEEE 标准 1789-2015、IES：RP-16-10、CIE：TN-006、CIE：TN-012）；

•闪烁指数（IEEE 标准 1789-2015、IES：RP-16-10、CIE：TN-006、CIE：TN-012）；

•FFT 频率分量分析；

•P st短期闪烁严重程度（CIE:TN-006、CIE:TN-012、IEC TR 61547）；

•频闪可见度测量，SVM（CIE:TN-006、CIE:TN-012、IEC TR 63158）；

•M p ASSIST 闪烁感知指标；

•联合附录 JA10。

校准

光度测量设备的一项基本质量特征是其精确且可追溯的校准。配备 BTS256-LED 的 ISD-100-HF 由 Gigahertz-Optik 的校准实验室进行校准，该实验室已根据 ISO/IEC 17025获得 DAkkS (DK-15047-01-00) 的光谱响应度和光谱辐照度认证。光通量是使用放置在球体中心的 BN-LHSF-104 进行的。具有附加测量端口的球体需要使用BN-LHSF-2P-20校准灯进行额外校准，该灯在积分球中具有 2pi 辐射特性。每个设备都带有各自的校准证书。

三、Gigahertz-Optik ISD-100HF-BTS2048-VL 光通量测量系统的技术规格

（1）基础规格
简短的介绍	用于测量光通量、光谱、颜色和显色指数的光谱辐射计。
主要特点	直径为 100 厘米的积分球。球体的一半可以打开。高度可调的样品架。 ISD-100HF-V05 用于在球体内操作测试灯。 ISD-100HF-V06 用于球体内部和外部测试灯的操作。
测量范围	光通量：积分1 mlm至4 klm， 典型白光 LED 的光谱：0.1 lm 至 700000 klm 光谱辐射通量：1E-5 W/nm 至 3.3E4 W/nm 光谱范围：350 nm 至 1050 nm
典型应用	来料检验（LED 灯）、在线质量保证、设计	校准	工厂校准。可追溯至国际校准标准

（2）产品
测量数量	光谱辐射功率 (W/nm)、总通量 (lm)、主波长、峰值波长、中心波长、质心波长、x、y、u´、v´、X、Y、Z、delta uv、色温、颜色显色指数（CRI）Ra，R1-R15。不带积分球的选项：另外还有光谱辐照度 (W/(m² nm)) 和照度 (lx)。选配测角仪：此外还有辐射强度和发光强度分布
积分球 - ISD-100HF-V06	设置说明：	直径一米的积分球。一个半球用于打开。握把可锁定。额外的应用端口直径为 254 毫米。高度可调的样品架，带有用于灯电源和电压测量的电连接器。球体底部的辅助端口用于使用高压电缆、热管等。球体顶部的重载 UMPF-1.5-HL 端口可选择与样品架 UMPA-1.5-STAX 一起使用。 UMPF-0.5 端口用于可选热探测器。带有 ODP97 涂层端口插头的铝端口。 BTS2048-VL 的检测器端口带有通往球体中心和应用端口的双向挡板。
	涂层：	ODP97，555nm 处反射率 97%
	最大推荐的灯或灯具尺寸：	直径30厘米
	最大推荐管灯长度：	60厘米
设计	该设备基于BTS2048-VL，请在那里找到详细规格。

（3）光谱探测器
典型测量时间	10 lm 450 ms 100 lm 45 ms 1000 lm 4,5 ms

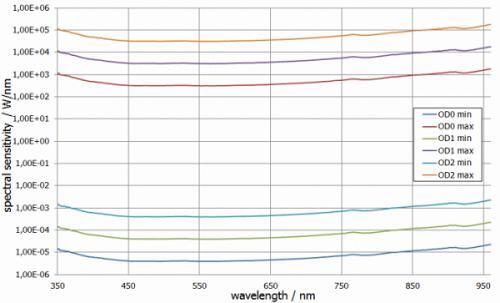

光谱响应度

（4）校准
光谱辐射功率
(350 - 399) nm:	OD0: ± 8 %	OD1: ± 10 %	OD2: ± 10 %
(400 - 800) nm:	OD0: ± 4,5 %	OD1: ± 4,5 %	OD2: ± 4,5 %
(801 - 1000) nm:	OD0: ± 6,5 %	OD1: ± 6,5 %	OD2: ± 6,5 %
(1001 - 1050) nm:	OD0: ± 8 %	OD1: ± 10 %	OD2: ± 10 %
光通量校准不确定度 ± 4 %

四、可与Gigahertz-Optik ISD-100HF-BTS2048-VL 配置的配件

型号	描述
UMLA-SHAP-E27	与积分球一起使用的灯泡测量插座。特点：E27插座。将灯连接到电隔离电源和电压测量的四极杆。
UMLA-SHAP-E14	与积分球一起使用的灯泡测量插座。特点：E14插座。将灯连接到电隔离电源和电压测量的四极杆。
UMLA-SHAP-G9	与积分球一起使用的灯泡测量插座。特点：G9插座。四线连接的灯座用于单独供电和电压测量。
UMLA-SHAP-GU10	与积分球一起使用的灯泡测量插座。特点：GU10插座。四线连接的灯座用于单独供电和电压测量。
UMLA-SHAP-GU5.3	与积分球一起使用的灯泡测量插座。特点：GU5.3插座。四线连接的灯座用于单独供电和电压测量。
UMLA-SHAP-GX53	与积分球一起使用的灯泡测量插座。特点： GX53插座。四线连接的灯座用于单独供电和电压测量。
