一、Gigahertz-Optik BTS2048-BS 激光辐射光谱仪特点

德国原装进口 Gigahertz-Optik BTS2048-BS 高性能 CCD 光谱辐射计/光谱仪，用于测量蓝色光谱范围内的激光。

•高光谱分辨率；

•极快的测量；

•入口光学器件：10 mm Ø 余弦扩散器 f2 ≤ 3%；

•光谱范围/nm：(400 - 530) nm；

•光带宽：0.3 nm；

•测量范围-宽带探测器

•测量范围 - 光谱传感器

•评论：用于测量蓝色激光等的高分辨率光谱辐射计。

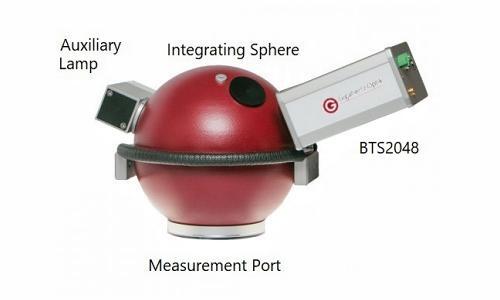

BTS2048-BS可以直接插在积分球上

二、Gigahertz-Optik BTS2048-BS 激光辐射光谱仪介绍

BTS2048-BS CCD 激光辐射光谱仪

BTS2048-BS 满足高性能 CCD 光谱辐射计在蓝色光谱范围内测量激光二极管的所有要求。

其独特功能之一是 BiTec 传感器，它将基于背照式 CCD 的光谱辐射计与辐射硅光电二极管结合在一起。这种组合提供了高线性度以及极快的测量速度。全线性化 2048 像素 CCD 探测器的积分时间范围为 2 µs 至 4 s，因此具有非常宽的动态范围。这使得在很宽的强度范围内测量激光二极管成为可能。光栅排列将光谱测量范围限制在 400 nm 至 530 nm 之间，因此导致光学带宽非常小 (0.3 nm)。硅光电二极管在其动态范围内表现出极高的线性度。这使得 BiTec 传感器内的光电二极管成为 CCD 额外线性化的理想选择（有关 BTS 技术的文章) 光电二极管的辐射响应度功能可以独立于 CCD 使用，即使在低强度下也能实现快速 CW 测量。任何辐射不匹配都可以使用 CCD 的光谱数据自动校正。尽管尺寸紧凑（103 毫米 x 107 毫米 x 52 毫米 – 长x宽x高），BTS2048-BS 光谱辐射计仍配有一个遥控滤光轮，其中有两个 OD 滤光片和一个用于暗测量的快门。

直接安装而不是使用光导

BTS2048-BS 光谱辐射计具有扩散窗，因此可用于测量辐照度、光谱和峰值波长，无需任何额外设备。扩散器窗口还使 BTS2048-BS 能够直接安装到积分球、辐射强度测量透镜和测角仪等附件上，以测量辐射功率、辐射强度和辐射强度分布。

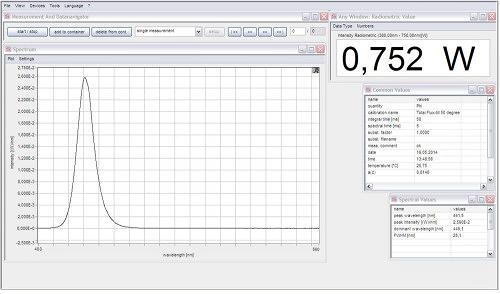

S-BTS2048 用户软件界面

用户软件和开发者软件

标准 S-BTS2048用户软件具有可定制的用户界面以及大量显示和功能模块，当使用 Gigahertz-Optik GmbH 的相应配件配置 BTS2048-BS 时，可以激活这些模块。

建议使用S -SDK-BTS2048开发者软件将BTS2048-BS集成到用户自己的软件中。

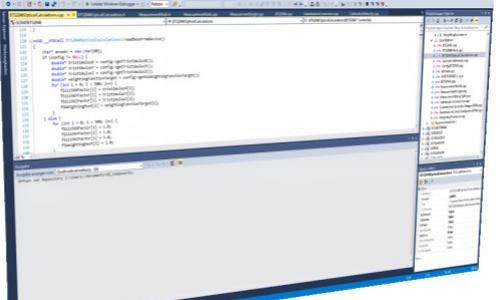

S-SDK-BTS2048 用于将设备集成到客户软件中的软件开发套件

校准

光度测量设备的一项基本质量特征是其精确且可追溯的校准。 BTS2048-BS 由 Gigahertz-Optik 的校准实验室进行校准，该实验室已获得 DAkkS (DK-15047-01-00) 的光谱响应度和光谱辐照度认证，符合 ISO/IEC 17025。校准还包括相应的附件组件。每台设备均附有各自的校准证书。

三、BTS2048-BS 激光辐射光谱仪的技术规格

（1）基础规格
简短的介绍	CCD 光谱仪具有宽动态范围，适用于 CW 和辐照度、光谱和峰值波长的短期测量。用于测量其他参数的附件。
主要特点	设备紧凑。 BiTec 探测器配有背照式 CCD（2048 像素、0.3 nm 光学分辨率、400 nm 至 530 nm、电子快门）和带辐射滤光片的 Si 光电二极管。光学带宽校正（CIE 214）。带有快门和衰减滤波器的滤光轮。带有扩散窗的输入透镜。余弦视场。
典型应用	用于设计应用的 CCD 光谱辐射计。用于集成到测试系统中的模块。
测量范围	光谱：(1E-3 - 1E7) W/(m²nm)，400 nm 至 530 nm。	校准	工厂校准。可追溯至国际标准。

（2）光谱探测器
积分时间	2μs - 4s *1	光谱范围	(400 - 530) nm
光带宽	0.3 nm	像素分辨率	~0.07 nm/像素
像素数	2048	芯片	高灵敏背照式CCD芯片
模数转换器	16bit （25 ns 指令周期时间）	峰值波长	± 0.025 nm
相关色温	标准光源A 50K； LED 高达 ± 4%，具体取决于 LED 光谱	带通校正	支持数学在线带通校正
线性度	完全线性化芯片>99.6%	杂散光	3E-4*2
基线噪声	5 cts *3	信噪比	5000*4
动态范围	>9 震级	光谱辐照度响应范围	(1E-3 - 1E7) W/(m²nm) *5*6
典型测量时间	10 W/m² (400 - 530) nm 标准光源 A：440ms 100 W/m² (400 - 530) nm 标准光源 A：44m

（3）一体式探测器
模数转换器	16bit	校准	辐照度 ± 5 %
筛选	可选：具有辐射匹配的光谱响应度。通过光谱测量数据在线校正辐射匹配（光谱失配因子校正）。	测量范围	七 (7) 个测量范围，具有卓越的偏移校正功能
测量时间	20 微秒 - 6000 毫秒
	范围	上升时间 (10 – 90) %
	0,1,2	50 µs
	3,4,5	65 µs
	6,7,8	1.5 ms

（4）规格
测量数量	光谱辐照度 (W/(m² nm))、峰值波长、中心波长、质心波长、可选积分球：另外还有辐射功率 (W) 和光谱辐射功率 (W/nm)、可选测角仪：另外还有光谱辐射强度和辐射强度分布。
BiTec	可以使用二极管和阵列进行并行测量，从而通过二极管对阵列进行线性校正，并分别通过a*(s z ( λ )) F*(s z ( λ ))在线校正二极管的光谱失配。
滤光轮	4 个位置（打开、关闭、OD1、OD2）。用于远程暗电流测量和动态范围扩展。	输入光学器件	扩散器，余弦校正视场 (f2 ≤ 3 %)。
校准不确定度-光谱辐照度
λ	u(k=2)
(400 - 530) nm:	OD0: +/- 4 %	OD1: +/- 4 %	OD2: +/- 4 %

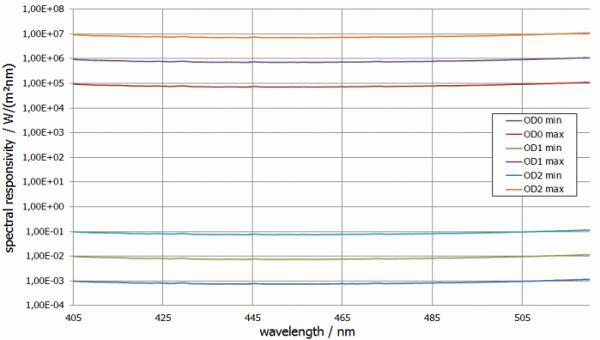

光谱响应度

（5）其它规格
微处理器	32位用于设备控制，16位用于CCD阵列控制，8位用于光电二极管控制。	接口	USB V2.0、以太网（LAN UDP协议）、RS232、RS485。
数据传输	标准为 2048 个浮点数组值，通过以太网 7ms，通过 USB 2.0 140 ms。	输入接口	2x (0 - 25) VDC，1x 光电耦合器隔离 5 V / 5 mA。
输出接口	最大 2x 集电极开路最大 25V 500毫安。	扳机	合并触发输入（不同选项、上升/下降沿、延迟等）。
软件	用户软件 S-BTS2048； 可选软件开发套件 S-SDK-BTS2048，用于基于 C、C++、C# 或 LabView 中的 .dll 进行用户软件设置	电源	带电源：直流输入 5V (±10 %) @ 700 mA； 带 USB 总线 (500mA) *7。
尺寸	103毫米×107毫米×52毫米（长×宽×高）。	重量	500克
安装	三脚架和 M6 螺纹； 前适配器 UMPA-1.0-HL，与积分球端口框架 UMPF-1.0-HL 配合使用	温度范围	储存：（-10 至 50）℃ 操作：（10 至 30）℃ *8
信息	*1 建议对积分时间的每次变化执行暗信号测量； *2 典型值，在 LED 峰值左侧 120nm 处测量，被 GG435 阻挡； *3 *4 未对 4ms 测量时间进行平均而测量的典型值以及阵列的全面控制。平均导致 S/N 二次上升，即基本噪声二次下降，例如平均到 100 倍，将 S/N 提高 10 倍； *5 最小 500/1 S/N。全量程控制下的最大值。 *6 只允许短时间照射，以避免热损坏； *7 USB 连接期间，由于电流供应有限，例如没有以太网，并非所有功能都可用； *8 大约需要温度稳定装置。 25分钟如果在预热阶段进行测量，或者如果在变化的温度下进行测量，则每次测量都需要进行暗信号测量。在高温和最大积分时间下，可以使用降低的动态。 *9 白色 LED 测量和 20000 次计数。

四、可与 BTS2048-BS 光谱辐射计配置的软件

型号	描述
S-SDK-BTS2048	BTS2048 变体的软件开发套件。
S-BTS2048	BTS2048 变体的应用软件。

五、BTS2048-BS 光谱辐射计/光谱仪的相似产品

型号	描述
BTS2048 Series	紧凑型光谱辐射计具有出色的光学性能和 BiTec 技术，可实现实验室和现场使用的精确测量。
BTS2048-VL-TEC	多功能温控高速高质量 LED 光谱仪。
BTS2048-UVVISNIR	深紫外到近红外高端光谱辐射计。
