一、Gigahertz-Optik BTS2048-UVVISNIR 光谱辐射计的特点

德国原装进口 Gigahertz-OptikBTS2048-UVVISNIR 深紫外到近红外高端光谱辐射计/光谱仪：

•从 UV 到 NIR 的多功能光谱辐射计，具有高精度、卓越的BiTec 传感器*；

•测量时间极短（电子快门），高动态范围（滤光轮）；

•触发输入和输出、以太网和 USB，用于快速数据传输；

•带有漫射器的直接输入光学器件用于照度和光谱辐照度，可通过光通量和光谱辐照度积分球进行扩展；

•波长范围/nm：200 - 900 nm；

•光带宽：2 nm；

•入口光学器件：扩散器，余弦校正视场 (f2 ≤ 3 %)；

•测量范围：10 lx 3 s *10，100 lx 300 ms *10，1000 lx 30 ms *10；

•评论：从紫外到近红外的多功能高端光谱仪。

二、Gigahertz-Optik BTS2048-UVVISNIR 光谱辐射计介绍

BTS2048-UVVISNIR CCD 光谱仪，适用于紫外、可见光和近红外辐射

BTS2048-UVVISNIR 满足高端紫外和可见光二极管阵列光谱仪的所有要求，尽管采用尖端技术，但价格极具吸引力。

*其独特功能之一是 Gigahertz Optik GmbH 开发的创新BiTec 传感器，该传感器由 V(lambda) 过滤硅光电二极管和光谱辐射计单元组成。这使得它极其线性、稳定和快速，因此保证了更高的测量精度，而且不会带来任何缺点。两个传感器都可以独立使用，并且传感器的相互校正有利于准确性、速度和多功能性（参见有关BTS 技术的文章）。

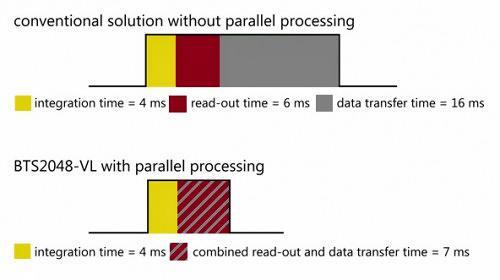

以太网接口减少了数据传输时间

具有热电冷却功能的全线性化 2048 像素 CCD探测器由于其积分时间范围为 2 µs 至 60 s，因此可提供非常宽的动态范围。这样可以在较宽的强度范围内精确测量 UV、VIS 和一些 NIR LED。该设计在 200 nm 至 900 nm 的整个光谱测量范围内提供 2 nm 的高光学分辨率。该光谱仪还配备了光学滤波器，用于自动低杂散光测量。在存在其他光源的情况下，此类测量对于宽带 UV 灯和 UV LED 是必要的。 BiTec 探测器内的极高线性度 Si 光电二极管用于 CCD 的线性化或用作参考探测器。 Si 光电二极管的光度响应度功能使其能够独立于 CCD 使用。可以使用相应的光谱数据自动校正光度精度。因此，该器件可用于对非常弱的信号执行快速测量，这使得 BTS20418-UVVISNIR 非常适合集成在测角仪。尽管尺寸紧凑（103 毫米 x 107 毫米 x 52 毫米 – 长 x 宽 x 高），BTS2048-UVVISNIR 光谱辐射计仍配备一个遥控滤光轮，其中有两个光学滤光片和一个用于暗测量的快门。

绝对辐照度的绝对校准低至 200 nm！

多年的经验及其设备齐全的 DAkkS 校准实验室 (DK-15047-01-00) 使 Gigahertz-Optik 能够提供低至 200 nm 的可追溯校准。这将 BTS2048-UVVISNIR 的应用范围扩大到 UV-C-LED，还扩大了 VIS 或一些 NIR LED。对于短波光谱范围，Gigahertz-Optik GmbH 实施了一种特殊的基于氘灯的校准策略。

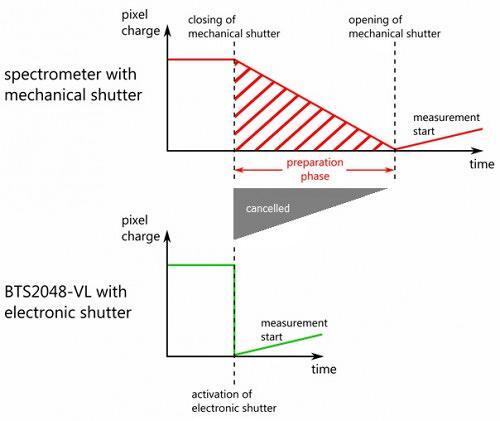

电子快门减少测量时间

用于前端和后端 LED 测试测量

BTS2048-UVVISNIR 非常适合测试工业应用中的 UV 和 VIS 前端和后端 LED。其 CCD 探测器在触发测量之前集成了所有像素的电子调零功能（电子快门）。当测试 LED 在脉冲电流模式下运行时，电子快门和测量触发可通过触发端口与电源同步。强大的微处理器只需 7 毫秒即可通过快速 LAN 接口将完整的数据集传输到系统计算机。

直接安装而不是使用光导

BTS2048-UVVISNIR 光谱辐射计具有扩散器窗口，因此可用于测量紫外线辐照度，包括紫外辐照度。光谱和峰值波长，无需任何额外的配件。通过扩散窗，BTS2048-UVVISNIR 还可以直接安装在积分球、辐射透镜和测角仪等附件上，以测量辐射功率、辐射亮度和辐射分布。

用户软件和开发者软件

标准S-BTS2048 用户软件具有可定制的用户界面，并提供大量显示和功能模块，在使用 Gigahertz-Optik GmbH 的相应配件配置 BTS2048-UVVISNIR 时可以激活这些模块。 S -SDK-BTS2048 开发者软件用于将 BTS2048-UVVISNIR 集成到客户自己的软件中。

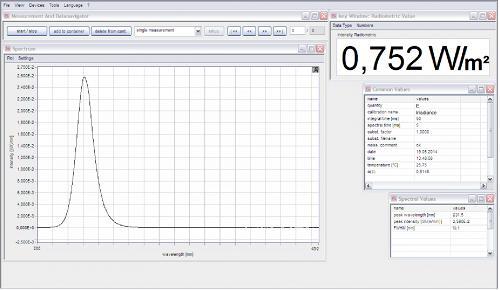

用于 BTS2048-UVVISNIR 的 S-BTS2048 软件

校准

光度测量设备的一项基本质量特征是其精确且可追溯的校准。 BTS2048-UVVISNIR 由 Gigahertz-Optik 的校准实验室进行校准，该实验室的光谱响应度和光谱辐照度根据 ISO/IEC 17025 获得DAkkS (DK-15047-01-00) 认可。校准还包括相应的附件组件。每台设备均附有各自的校准证书。

三、Gigahertz-Optik BTS2048-UVVISNIR 光谱辐射计的技术规格

（1）基础规格
简短的介绍	UV 优化的 TE 冷却 CCD 光谱仪具有宽动态范围，适用于 CW 和辐照度、光谱和峰值波长的短期测量。其他参数的配件。
主要特点	设备紧凑。 BiTec 探测器配备背照式 TE 冷却 CCD（2048 像素、1.0 nm 光学分辨率、电子快门）和带辐射滤光片的 SiC 光电二极管。光学带宽校正（CIE214）。带快门和边缘滤镜的滤镜轮。带扩散窗的输入透镜。余弦视场。
测量范围	光谱：1E-6 W/(m²nm) 至 1E4 W/(m²nm) @280 nm。响应度从 200 nm 到 900 nm。
典型应用	用于设计应用的 CCD 光谱辐射计。用于集成到前端和后端 LED 测试的测试系统中的模块。
校准	工厂校准。可追溯至国际校准标准。

（2）产品
典型应用	用于光谱辐照度、红斑等的照度计	输入光学器件	扩散器，余弦校正视场 (f2 ≤ 3 %)
测量数量	光谱辐照度 (W/(m² nm))、辐照度 (W/m²)、峰值波长、中心波长、质心波长、红斑。可选积分球：另外光谱辐射功率 (W/nm) 和辐射功率 (W)	滤光轮	4 个位置（打开、关闭、光学滤镜）。用于远程暗电流测量和杂散光减少。
BiTec	可以使用二极管和阵列进行并行测量，从而通过二极管对阵列进行线性校正，并分别通过a*(s z ( λ )) F*(s z ( λ ))在线校正二极管的光谱失配。	测量模式	标准测量模式：200 nm 至 900 nm； 超出范围杂散光校正测量模式 (OoR SLC)：200 nm 至 900 nm。
校准不确定度	光谱辐照度
	λ		u(k=2)
	(200 - 249) nm		± 12 %
	(250 - 339) nm		± 7 %
	(340 - 399) nm		± 5 %
	(400 - 900) nm		± 4.5 %
	光谱辐照度响应度 (200 - 900) nm

（3）光谱探测器
积分时间	2μs - 60s *1	光谱范围	(200 - 900) nm
光带宽	2 nm	像素分辨率	~0.34 nm/像素
像素数	2048	芯片	高灵敏度背照式 CCD 芯片，一级冷却 (1TEC)
模数转换器	16bit（25 ns 指令周期时间）	峰值波长	± 0.2 nm
带通校正	支持数学在线带通校正	线性度	完全线性化芯片>99.6%
杂散光	越界方法 < 1E-4 *3	基线噪声	5 cts *4
信噪比	5000*5	动态范围	>9 震级
光谱响应度	(1E-6 - 1E5) W/(m²nm) @550nm *6*7	典型测量时间	10 lx 3 s *10 100 lx 300 ms *10 1000 lx 30 ms *10

（4）一体式探测器
测量时间	(0.1 - 6000) ms	测量范围	九 (9) 个测量范围，具有卓越的偏移校正功能
校准	照度±2.2%	模数转换器	16bit
测量范围	最大可测量照度值 3E8lx *7 噪声等效照度值 1E-1lx	筛选	光谱响应度与精细的 CIE 光度匹配。通过光谱测量数据在线校正光度匹配（光谱失配因子校正）。
f1'（光谱不匹配）	≤ 6 %（未校正） ≤ 1.5 % (f1' a*(s z ( λ )) 分别通过光谱数据校正F*(s z ( λ ))，由 BTS 技术自动完成）

（5）图表
f2（方向响应/余弦误差）

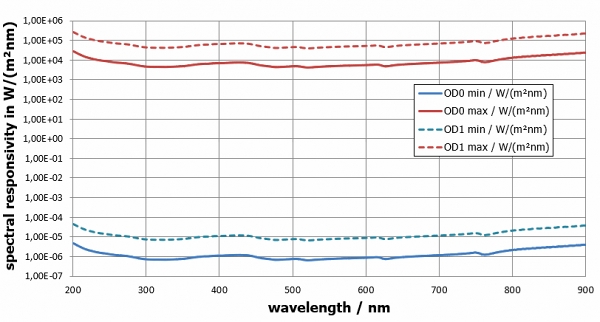

光谱响应度

（6）其它参数
微处理器	32位用于设备控制，16位用于CCD阵列控制，8位用于光电二极管控制	接口	USB V2.0、以太网（LAN UDP协议）、RS232、RS485
数据传输	标准为 2048 个浮点数组值，通过以太网 7ms，通过 USB 2.0 140 ms	输入接口	2x (0 - 25) VDC，1x 光电耦合器隔离 5 V / 5 mA
输出接口	最大 2x 集电极开路最大 25V 500毫安	扳机	合并触发输入（不同选项、上升/下降沿、延迟等）
软件	用户软件 S-BTS2048 可选软件开发套件 S-SDK-BTS2048，用于基于 C、C++、C# 或 LabView 中的 .dll 进行用户软件设置	电源	带电源：直流输入 5V (±10 %) @ 700 mA 带 USB 总线 (500mA) *8
尺寸	103 mm x 107 mm x 52 mm（长×宽×高）	重量	500克
安装	三脚架和 M6 螺纹 前适配器 UMPA-1.0-HL，与积分球端口框架 UMPF-1.0-HL 配合使	温度范围	储存：（-10 至 50）℃ 操作：（10 至 30）°C *9
信息	*1 建议对积分时间的每次变化执行新的暗信号测量； *2典型值，主波长的不确定度取决于LED的光谱分布； *3 典型值，在具有深蓝色 LED 峰值的冷白宽带 LED 峰值左侧 100 nm 处测量； *4 *5 典型值是在未对 4ms 测量时间和阵列满量程控制进行平均的情况下测得的。平均导致 S/N 二次上升， 即基础噪声二次下降，例如平均到 100 倍，S/N 提高 10 倍； *6 最小 500/1 序列号。全量程控制下的最大值； *7 只允许短时间照射，以避免热损伤； *8 在 USB 连接期间，由于电流供应有限，并非所有功能都可用，例如没有以太网和 TEC 冷却； *9 大约需要温度稳定装置。 25分钟在预热阶段进行测量，或者如果在变化的温度下进行测量，则每次测量都需要进行暗信号测量 *10 使用氘灯进行 (Z) 校正； *11 根据氘灯的光谱功率分布，仅允许短时间的最大辐射，以避免热损坏。

四、可与Gigahertz-Optik BTS2048-UVVISNIR 辐射计配置的仪器及软件

型号	描述
S-SDK-BTS2048	BTS2048 变体的软件开发套件。
GB-GD-360-RB40	用于测量 2π 源的测角仪。
S-BTS2048	BTS2048 变体的应用软件。
