一、Gigahertz-Optik ISD-30 积分球检测器的特点

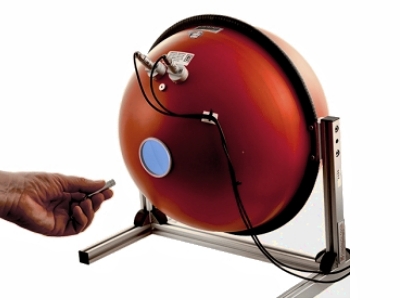

德国原装进口 Gigahertz-Optik ISD-30 用于检测激光功率（W）的积分球探测器/检测器：

•球体直径 300 毫米

•101.6 毫米端口直径

•BaSO 4涂层

•用于验光计和信号放大器；

•波长范围/nm：(400 - 1100) nm or (800 - 1800) nm；

•典型响应度：0.2 mA/W @ 633 nm 0.25 mA/W @ 900 nm 25 µA/W @ 1300 nm 18 µA/W @ 1550 nm；

•最大信号电流：1 mA；

•输入光学器件/尺寸（毫米）：球体 / 300 mmØ；

•光圈：100 mm Ø；

•评论：两个探测器 Si 和 IGA。

ISD-30-SiIGA，特定应用结构

二、Gigahertz-Optik ISD-30 积分球检测器介绍

直径为 300 mm 的积分球探测器，配置用于测量发散角高达 64°、峰值功率高达 100 W 的激光和激光二极管。

100 毫米直径测量端口

ISD-30 积分球探测器具有 300 毫米直径的积分球，具有 100 毫米直径的大测量端口，使其适合与较大直径的激光束（如激光测距仪）一起使用。球体涂有硫酸钡 (ODP97)。

如果需要，可以使用端口变径器将测量端口减小到更小的直径。

ISD-30-Si 典型光谱响应度

宽光谱响应度

积分球检测器配备有Si二极管或InGaAs二极管。 Si 二极管的波长范围为 400 nm 至 1100 nm，InGaAs 的波长范围为 800 nm 至 1800 nm。如果需要总响应度范围，ISD-30 也可与两个探测器一起使用。

ISD-30-IGA 典型光谱响应度

带扩散窗的探测器

安装在检测器前面的扩散器窗口使检测器能够积分来自几乎整个积分球表面的反射辐射，从而最大限度地减少由第一束反射引起的热点。

探测器处于“阴影位置”

检测器放置在靠近测量端口的位置，可在球体内获得较大的接收角，而无需直接照射检测器。

这样就无需使用挡板。

光纤连接器和辅助端口

除了检测器端口和测量端口外，ISD-30 还配备了两个附加端口：

•SMA 连接器，用于将光谱辐射计的光纤连接到球体；

•辅助端口，例如用于替代校正。

三、Gigahertz-Optik ISD-30 积分球检测器的技术规格

规格
球体直径	300 mm	端口尺寸	100 mm
涂层	ODP97	最大信号电流	1 mA
光谱响应度	400nm - 1100 nm Si 光电二极管 800nm - 1800 nm InGaAs 光电二极管	典型响应度	0.2 mA/W @ 633 nm 0.25 mA/W @ 900 nm 25 µA/W @ 1300 nm 18 µA/W @ 1550 n
电缆长度	2米	上升时间	0.5 µs
光谱范围	( 400 - 1100) nm或 ( 800 - 1800) nm	温度范围	(5 - 40)°C
插头类型	-1, -2, -4
选项
ISD-AUX	可选 UMPF-0.5 辅助端口和 UMPP-0.5 端口插头。
ISD-SMA	可选 UMPF-0.5_UMPA-0.5/11_UFC-11-SMA 检测器端口，带 SMA 连接器

测量范围
传感器	最小 (0.1 pA NEI)	最大（200μA）	最大（1mA）	单位
ISD-30 @ 633 nm	5.00E-10	1.0	5.0	W
ISD-30 @ 900 nm	4.00E-10	0.8	4.0	W
ISD-30 @ 1300 nm	4.00E-09	8.0	40	W
ISD-30 @ 1550 nm	5.56E-09	11	55	W

四、可与Gigahertz-Optik ISD-30 检测器配置的仪器

型号	描述
P-9710	用于测量 CW、单脉冲和调制辐射的高端验光仪。
P-2000	二通道验光仪。
P-9801	8 通道高级电流放大器/验光计。
P-21	多用途触摸屏验光仪，用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射。

五、Gigahertz-Optik ISD-30 积分球检测器的相似产品

型号	描述
ISD-15	UM 系列模块化结构积分球的预配置空心球。特点：2π 源的探测器应用。 1.5 英寸/38.1 毫米直径测量端口。 6 英寸/150 毫米直径球体。 97%硫酸钡涂层。
ISD-21	UM 系列模块化结构积分球的预配置空心球。特点：2π 源的探测器应用。 2.5 英寸/63.5 毫米直径测量端口。 8.5 英寸/215 毫米直径球体。 97%硫酸钡涂层。
