一、Gigahertz-Optik ISD-3P-Si 积分球检测器的特点

德国原装进口 Gigahertz-Optik ISD-3P-Si 用于检测激光功率（W）的积分球探测器/检测头：

•球体直径 30 毫米；

•5 毫米直径端口；

•合成ODM98涂层；

•400 nm - 1100 nm 响应度；

•用于验光计和信号放大器；

•波长范围/nm：400 nm - 1100 nm 辐射测量；

•典型响应度：8.87E-04 A/W @ 900 nm；

•最大信号电流：1 mA；

•输入光学器件/尺寸（毫米）：球体 / 30 mmØ；

•光圈：5 mm Ø。

二、Gigahertz-Optik ISD-3P-Si 积分球检测器介绍

积分球探测器

ISD-3P-Si积分球检测器采用直径为30毫米的ODM98涂层积分球，测量端口直径为5毫米。独特的项圈挡板限制了分散光对探测器的直接照射。颈圈挡板可以添加可选的检测器端口，以用于其他检测器、光纤连接器或辅助用途。 ISD-3P-Si 具有 Si 光电二极管探测器，适用于 400 至 1100 nm 光谱范围。

合成涂料

Gigahertz-Optik 的合成 ODM98 涂层可提供近乎完美的半球漫反射，从而实现球体内的最佳光分布。

可追溯的校准

在 Gigahertz-Optik 的光辐射量校准实验室中，以 10 nm 为单位从 400 nm 到 1100 nm 进行光谱辐射功率灵敏度的校准。

三、Gigahertz-Optik ISD-3P-Si 积分球检测器的技术规格

规格
光谱范围	400 nm - 1100 nm 辐射测量	典型响应度	8.5E-03 A/W @ 630 nm 1.15E-02 A/W @ 900 nm （可衰减）
最大辐射功率（CW）	可能受到最大限制。工作温度	最大信号电流	1 mA
输入光学器件	5 mm Ø	球体直径	30 mm
涂层	合成ODM98	传感器	硅光电二极管
光谱范围	(400 - 1100) nm	上升时间	0.1 µs
安装	M6螺纹孔	温度范围	(5 - 40)°C
连接器	同轴电缆 2 m 长，带 BNC (-1)、校准数据 (-2) 或 ITT (-4) 连接器。	校准	在 400 nm - 1100 nm 范围内以 10nm 步长校准 A/W 光谱辐射功率响应度。

测量范围
传感器	最小 (0.1 pA NEI)	最大（200μA）	最大（1mA）	单位
ISD-3P-Si @ 600 nm	1.18E-11	2.35E-02	1.18E-01	W
ISD-3P-Si @ 900 nm	8.70E-12	1.74E-02	8.70E-02	W

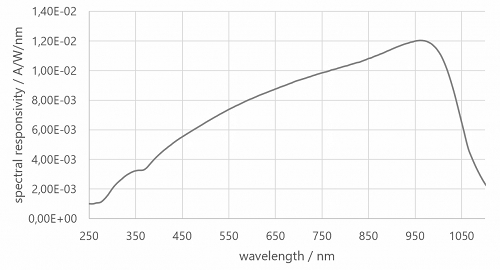

光谱响应度

四、可与Gigahertz-Optik ISD-3P-Si 积分球检测器配置的仪器

型号	描述
P-9710	用于测量 CW、单脉冲和调制辐射的高端验光仪
X1-1	四通道 USB 验光计和电流放大器，专为移动使用的光度检测器和辐射检测器而设计
X1-RM	3HE 外壳中的验光计可用于 19” 机架
X1-PCBCL	验光计和电流放大器模块，具有 4 个输入通道和 7 个增益范围
P-2000	二通道验光仪
P-9801	8 通道高级电流放大器/验光计
P-9802	实验室用电流放大器（验光计），最多可配备 24 个测量头
TR-9600	高速、短上升时间数据记录仪光学计（瞬态记录仪电流放大器）
P-9202-4	快速响应时间跨阻信号放大器
P-9202-5	通用跨阻信号放大器
P-9202-6	高灵敏度跨阻信号放大器
P-21	多用途触摸屏验光仪，用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射

五、Gigahertz-Optik ISD-3P-Si 积分球检测器的相似产品

型号	描述
ISD-5P-Si	用于检测激光功率（W）的积分球检测器。
ISD-10-Si	用于检测激光功率（W）的积分球检测器。
ISD-1.6-SP-Vxx	用于对脉冲激光二极管和 LED 进行快速、时间分辨 (ns) 辐射功率测量的探测器。
ISD-5P-SP	光功率计检测器，用于对脉冲激光二极管和 LED 进行快速、时间分辨 (ns) 辐射功率测量。
ISD-10P-SP	用于对脉冲激光二极管和 LED 进行快速、时间分辨 (ns) 辐射功率测量的探测器。
