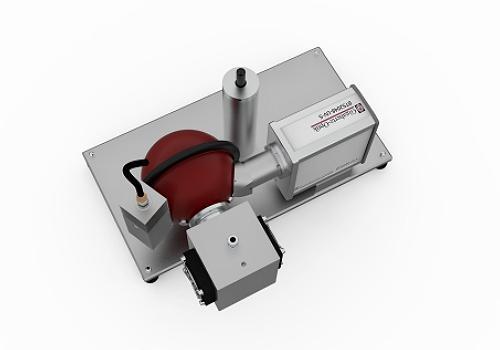

一、TFUV10 光谱辐射计/紫外线辐射计的产品特点

TFUV10光谱辐射计，用于测量 200 nm 至 550 nm 紫外 LED 的总辐射功率：

•最低杂散光光谱辐射计；

•100 mm 无荧光积分球、辅助灯和长效荧光还原灯；

•硫酸钡或ODM，如您所愿，我们两者都提供。两者都有优点和缺点；

•可选校准标准，用于用户重新校准系统。

二、TFUV10 光谱辐射计/紫外线辐射计产品概述

1、测量 UVC LED 时的特殊性

紫外线辐射（UV 辐射）用于各种任务。它可用于改变材料的物理性质 - 辐射固化 - 或治疗皮肤病，如牛皮癣。水、空气和固体表面用紫外线辐射消毒。紫外线辐射可以检测到各种各样的气体和生物分子。在人工紫外线辐射源中，紫外线LED正在成为迄今为止占主导地位的气体放电灯的重要替代品。虽然UV LED的技术还很年轻，但它正在快速发展，特别是在UVB和UVC光谱范围内。测量UV LED总辐射功率的经典仪器是带有积分球的光谱辐射计。

在设计紫外LED积分球光谱仪时，必须考虑准单色LED辐射的特殊性。LED的单色紫外辐射会导致积分球涂层的荧光，从而导致常规校正方法无法补偿的显着测量误差。Gigahertz-Optik实验室的研究证实，硫酸钡涂层和用于积分球体的合成涂层在暴露于250 nm

2、ODM还是硫酸钡？选择权在您手中，我们两者都提供！

进一步的研究还表明，硫酸钡涂层的荧光比合成涂层少。此外，在硫酸钡涂层的情况下，荧光的减少具有更持久的效果（见 技术文章).因此，与以前的指南相反，当需要最低荧光时，建议将硫酸钡作为短波长紫外测量应用的涂层材料。由于吉兆赫兹光学ODP97硫酸钡涂层中的粘合剂剂量特别低，由于硫酸钡本身具有紫外线稳定性，因此在永久紫外线照射下的长期稳定性并不是那么重要。然而，合成涂层在深紫外辐射下仍显示出更稳定的光谱反射特性。因此，涂层的选择也取决于应用。如果重点是稳定性，则首选ODM，如果重点是无荧光，则为硫酸钡。然而值得一提的是，尤其是TFUV10测量系统，由于自带老化灯，即使在ODM的情况下，也能减少用户现场的荧光，从而提供了一个非常好的通用测量系统。

凭借TFUV10-V01，千兆赫兹光学仪提供了紫外光谱辐射计，用于测量光谱范围为200 nm至550 nm的UVA、UVB和UVC LED的绝对辐射功率。该仪器提供此应用所需的所有特性和功能。

3、用于辐射通量测量的积分球

用于总辐射通量测量的光谱仪的入口光学器件是一个直径为 100 毫米的积分球，输入孔径为 25.4 毫米。坚固的端口框架允许连接 LED 组件或可选的 2-Pi 校准标准。该标准允许用户对系统进行现场重新校准。辅助灯用于补偿被测器件引起的自吸收效应。球体涂层使用紫外线辐射进行预老化，这增加了硫酸钡或 ODM 涂层（均可用）对紫外线辐射的长期稳定性，并将荧光效应降低到测量设备的检测极限以下。为了永久抑制荧光，另外还有一个紫外线灯，它可以有效并永久地抑制低于 250 nm 的 UVC 辐射对荧光的激发。此外，空气流动的连接可用于减少球体中可能产生的臭氧（通过非常深的紫外线辐射）。臭氧会导致球体中的特征光谱吸收。

4、高分辨率光谱仪

BTS2048-UV-2-F 是BTS2048 系列的一部分，该系列已在从高速 LED 分档到室外太阳辐射测量等各种要求苛刻的应用中证明了自己。此类应用需要最高的精度和连续使用的可靠性。光谱辐射计直接连接到积分球，无需使用光导，光谱范围为 200 nm 至 550 nm，光谱分辨率为 1 nm。遥控滤光器增加了动态范围。恒温CCD的像素可以同步置零。此功能提供了测量脉冲链中的单个脉冲的可能性。

5、杂散光和暗信号

杂散光和暗电平偏移对采用 CCD 或 CMOS 阵列传感器的 UV 光谱仪的测量结果有重大影响。

•杂散光错误地照亮像素，从而产生不是由所需波长产生的测量信号。如果杂散光没有得到适当抑制，就不可能将 LED 的真实光谱与杂散光效应区分开来。 BTS2048-UV-2-F 光谱仪通过集成光阱和滤光片提供创新的杂散光抑制。

•暗信号的影响来自测量仪器的不同工作温度和针对特定辐照度水平调整的积分时间。 BTS2048-UV-2-F光谱仪的暗信号快门用于测量暗信号，用于以后测量的暗信号校正。

6、数据记录仪

由于 BTS2048-UV-2-F 具有高灵敏度、强大的电子设备和快速接口（USB 2.0 和以太网），因此支持高测量重复频率。它还用作记录时间信号变化的数据记录器。

7、一个完整的包

TFUV10-V01 为其预期用途提供完整的包装。随附的软件完全支持测量参数的设置和测量数据的评估。此外，它还允许控制系统的辅助灯。如果使用 Gigahertz-Optik 提供的可选校准光源之一，用户还可以使用该软件对系统进行重新校准。

8、工厂校准和 ISO/IEC/EN 17025 测试测量

千兆赫-光学的测量实验室为其TFUV10-V01工厂校准提供高质量和可追溯性。工厂校准在 千兆赫-光学校准实验室 使用适用于NMI认可的测试测量的相同质量管理程序。可选择提供具有 ISO/IEC/EN 17025 测试证书的 NMI 认可的测试测量。

TFUV10-V01在测量BN-LDSF-2P期间。

三、TFUV10 光谱辐射计/紫外线辐射计的产品规格

事项	描述	事项	描述
简短的介绍	用于 200 nm 至 550 nm 波长范围内 UV LED 光谱辐射功率的测量系统。完整的测量系统，包括积分球、光谱仪 BTS2048-UV-2-F、软件和校准。	主要特点	BTS2048系列高品质光谱仪，具有高灵敏度和高光谱分辨率以及快速的数据处理速率。 100 mm 直径积分球，UV 预老化以实现长期稳定性和在受 UV 辐射激发时发出荧光的最低能力。
测量范围	光谱范围从 200 nm 到 550 nm。光谱分辨率 1 nm。	典型应用	UV LED制造商，UV LED灯具制造商。半导体和深紫外应用领域的研究机构。对测试设置有需求的计量机构。
校准	从 200 nm 到 550 nm 的光谱辐射功率灵敏度校准，带有详细的工厂证书，包括可追溯性。可选的 NMI 认可测试实验室的 ISO/IEC/EN 17025 测试证书。
光谱检测器
光谱范围	(200 - 550) 纳米	积分时间	2 微秒 - 60 秒
光带宽	1纳米	像素数	2048
芯片	高灵敏度背照式 CCD 芯片，单级冷却 (1TEC)	一般的	查看 BTS2048-UV-2 产品页面上的所有详细规格
积分球
涂层	硫酸钡或 ODM，均可用。	直径	100 毫米
积分球	2Pi 带辅助灯和附加老化灯，BTS2048-xx-F 版本的端口，用于减少臭氧吸收的气流插头

四、TFUV10 光谱辐射计/紫外线辐射计可配置

型号	描述	型号	描述
S-BTS2048	BTS2048 变体的应用软件。	S-SDK-BTS2048	BTS2048 变体的软件开发套件。

五、TFUV10 光谱辐射计/紫外线辐射计的同类产品

型号	描述
BTS2048-UV-S	使用这款高质量的紧凑型光谱辐射计在紫外线下测量
BTS2048-UVVISNIR	深紫外至近红外高端光谱辐射计
