一、LDM-9901探测器概述

1、精确且易于使用

极其紧凑的 LDM-9901 亮度测量头在从 0.4m 到无限远的测量距离处具有固定的 1.1° 测量视场角。其 5% 的光度匹配符合 DIN 5032 质量等级 B。

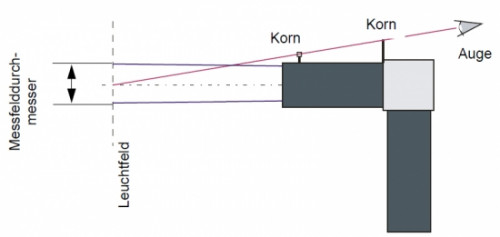

2、测量场瞄准缺口和瞄准镜

使用 LDM-9901 亮度检测头的测量场聚焦是通过针对三个不同测量距离范围的缺口瞄准和瞄准镜来完成的。 .

3、最小散射光

由于 LDM-9901 内部没有任何观察光学元件，因此其内部散射光非常小。因此，它非常适合在具有较高环境亮度的测量场中测量低亮度水平。

4、溯源校准

亮度响应度的校准由 Gigahertz-Optik 的光学测量校准实验室执行。校准证书包含 ISO 17025 规范规定的所有信息。

二、LDM-9901探测器的产品特点

检测头以 cd/m² 为单位测量明视点亮度：

• 1.1°视角；

• 使用简单；

• 非常低的杂散光；

• 用于验光计和放大器；

• 校准证书。

三、LDM-9901探测器的规格参数

规格
光谱响应度	光度 V(λ)
f1'（光谱不匹配）	f1≤5%
典型响应率	25 pA/(cd/m²)
Max. signal current	1毫安
视场	1.1°
输入光学	22 mm Ø lens
Alignment	缺口和珠瞄准器
测量范围	传感器	min (0.1 pA NEI)	最大值 (200µA)	最大值 (1mA)	单位
	LDM-9901	4.00E-03	8.00E+06	4.00E+07	cd/m²
其它
连接器	同轴电缆 2m 长，带 BNC (-1)、校准数据 (-2) 或 ITT (-4) 连接器
温度范围	(5 - 40) 摄氏度

四、LDM-9901探测器可配置

产品型号	产品描述	产品型号	产品描述
P-9710	用于测量连续辐射、单脉冲辐射和调制辐射的高端验光仪	X1-1	四通道USB验光仪，分别为电流放大器，设计用于移动用途的光度和辐射检测器
X1-RM	3HE外壳中的验光仪，用于19“机架	X1-PCBCL	分别是验光仪 电流放大器模块，具有 4 个输入通道和 7 个增益范围
P-2000	双通道验光仪	P-9801	8通道高级电流放大器/验光仪
P-9802	用于实验室的电流放大器（验光仪），最多可配备 24 个测量头	TR-9600	高速和短上升时间数据记录器验光仪（瞬态记录器电流放大器）
P-9202-4	快速响应时间跨阻信号放大器	P-9202-5	通用跨阻信号放大器
P-9202-6	高灵敏度跨阻信号放大器

五、LDM-9901探测器的同类产品

产品型号	产品描述	产品型号	产品描述
LDM-9810	探测器头，用于测量明视光斑亮度（以cd/m²为单位）。特点：可选择20'，1°和6°视角，取景器，可聚焦消色差透镜，用于验光表和放大器，校准证书。	VL-3701与SRT-M37-L	探测器头，用于测量明视照度（以lx为单位）和亮度（以cd/m²为单位）
PD-9310 带 SRT-M37-L	高灵敏度探测器头，用于测量明视亮度（以cd/m²为单位）。特点：前透镜可视1°，2°，5°或10°视角，用于验光表和放大器，校准证书	LDM-C50	带集成摄像头的BTS2048系列的光谱辐射光学元件。可聚焦消色差物镜，适用于BTS2048系列。可以进行不同的孔径和测量距离，包括校准。

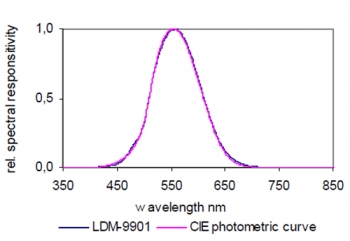

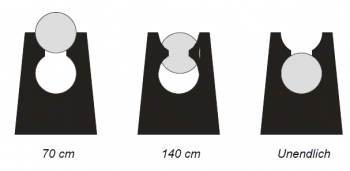

典型的光谱响应 简单的测量场聚焦使用三个测量距离范围的槽口和瞄准镜 使用后视镜和前视镜进行修复
