德国劳易测 LeuzeODS9L2.8/LAK-650-M12高精度测距传感器/光学测距传感器，ODS9L2.8/LAK-650-M12具有分辨率高，非常适合物体测量或质量检查。即使在恶劣条件下，例如有光滑物体的情况，这些传感器也能进行精确测量，有些还配有显示器。商品编号： 50137817。
| （1）基础数据 | |||
| 系列：9 | 应用： • 全高度检查 • 材料切割过程中的长度测量 • 物体测量 |
扫描系统类型：相对于物体 | 专门设计： • 停止输入 • 激活输入 • 示教输入 |
| （2）光学数据 | |||
| 射线走向：准直 | 光源：激光, 红色 | 波长：650 nm | 激光等级：2, IEC/EN 60825-1:2014 |
| 传输信号波形：脉冲 | 脉冲持续：22,000 µs | 光斑直径 [针对传感器距离] ：1 mm [650 mm] | 光斑几何形状类型：圆型 |
| （3）测量数据 | |||
| 测量范围：50 ... 650 mm | 分辨率：0.1 mm | 精度：1 % | 精度参考值：测量距离 |
| 再现性(1σ)：0.1 mm | 相对温度漂移：0.02 %/K | 参照：否 | 光学测距原理：光三角测量 |
| （4）电气数据 | |||
保护电路： • 反极性保护 • 暂态保护 • 短路保护 |
性能数据： • 供电电压 UB：18 ... 30 V, DC • 剩余波纹度：0 ... 15 %, 来自UB • 开路电流：0 ... 50 mA |
输入端： • 数字开关量输入数：1 个 • 开关量输入： • 电压类型：DC • 开关电压：UB • 数字开关量输入 1：功能 • 停止输入 • 激活输入 • 示教输入 • 触发 |
输出： • 模拟输出数：1 个 • 数字开关量输出数：1 个 • 模拟输出 1： • 类型：可配置，出厂设置：电流 • 配置：连接1，引脚2 • 开关量输出： • 电压类型 DC • 开关电压 低：≤2V高：≥(UB-2V) • 开关量输出1： • 配置：连接1, 引脚4 • 开关元件：晶体管, 推挽 • 开关原理：IO-Link / 亮通 (PNP) / 暗通 (NPN) |
| （5）时序 | |||
| 响应时间：1 ms, 环境条件不变时，90 % 亮度，标准测量模式 | 延时：300 ms | ||
| （6）接口 | |||
| 类型：IO-Link | IO-Link：COM模式 COM3 | 概述：智能传感器概述 | 最小循环时间：COM3 = 0.5 ms |
| 帧类型：2.V | 端口类型：A | 规格书：V1.1 | SIO-模式支持：是 |
| 过程数据 IN：4字节 | 过程数据 OUT：8位 | 双通道：是 | |
| （7）连接 | |||
| 接口数量：1 个 | 连接1：功能 • 供电电源 • 信号输入 • 信号输出 |
类型：接头, 旋转，90 | 螺纹规格：M12 |
| 类型：插头 | 材料：塑料 | 引脚数：5 个引脚 | 编码：A-编码 |
| （8）机械参数 | |||
| 结构：方形 | 尺寸（宽 x 高 x 长）：21 mm x 50 mm x 50 mm | 外壳材料：塑料 | 镜头盖材料：玻璃 |
| 净重：50 g | 外壳颜色：红色 | 紧固类型： • 通孔安装 • 通过可选安装设备 |
|
| （9）操作和显示 | |||
显示类型： • LED • OLED显示 |
LED数：2 个 | 操作控制： • 控制按钮 • 计算机软件 |
|
| （10）环境数据 | |||
| 环境温度，工作：-20 ... 50 °C | 环境温度，储藏：-30 ... 70 °C | 外部环境光耐抗性：20,000 lx, EN 60947-5-2 | |
| （11）认证 | |||
| 防护等级：IP 67 | 安全等级：III | 认证：UL | |
尺寸图

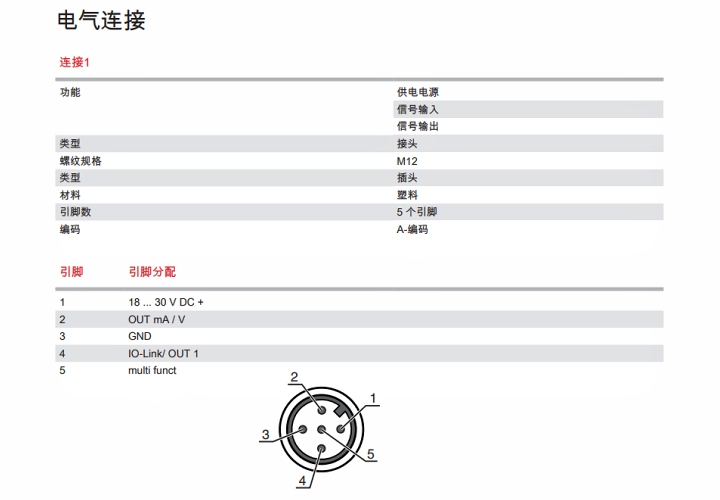

电气连接图

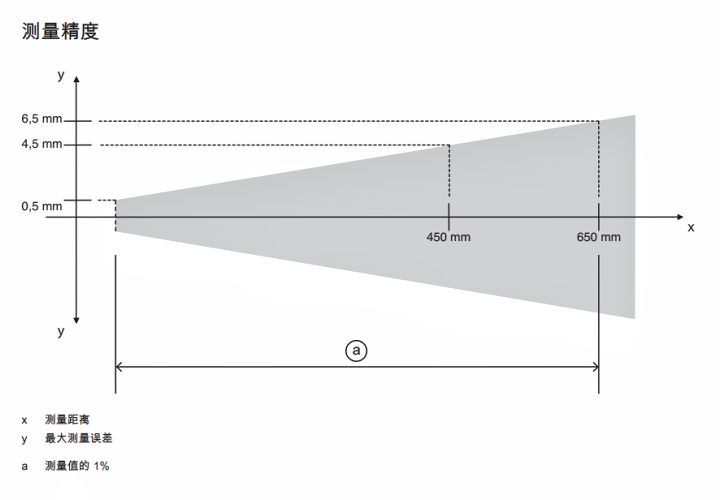

测量精度示意图
9系列:
•ODS9L2.8/L6X-100-M12
•ODS9L2.8/L6X-200-M12
•ODS9L2.8/L6X-450-M12
•ODS9L2.8/L6X-650-M12
•ODS9L2.8/LAK-100-M12
•ODS9L2.8/LAK-200-M12
•ODS9L2.8/LAK-450-M12
•ODS9L2.8/LAK-650-M12
•ODS9L2.8/LA6-100-M12
•ODS9L2.8/LA6-200-M12
•ODS9L2.8/LA6-450-M12
•ODS9L2.8/LA6-650-M12
