一、Gigahertz-Optik PD-MSD Series 显微镜激光功率检测器的特点

德国原装进口 Gigahertz-Optik PD-MSD Series 用于显微镜测量的激光功率探测器/检测头，有两种版本（硅和热电堆），可实现精确的激光功率测量：

•硅和热电堆版本适用于 UV/VIS/NIR/IR 光谱范围；

•具有可追溯校准功能的激光功率测量（ISO 17025 认可的校准实验室）；

•76 mm x 25.2 mm x 5 mm，用于显微镜；

•-5 连接器用于存储在检测器中的校准数据；

•典型响应度：PD-MSD-Si (200 nm to 1100 nm): 30 nW to 30 mW (typ) ，PD-MSD-TP (300 nm to 10000 nm): 100 µW to 2 W (typ)；

•输入光学器件/尺寸（毫米）：76 mm x 25,2 mm x 5 mm；

•光圈：直接适合显微镜的焦平面。

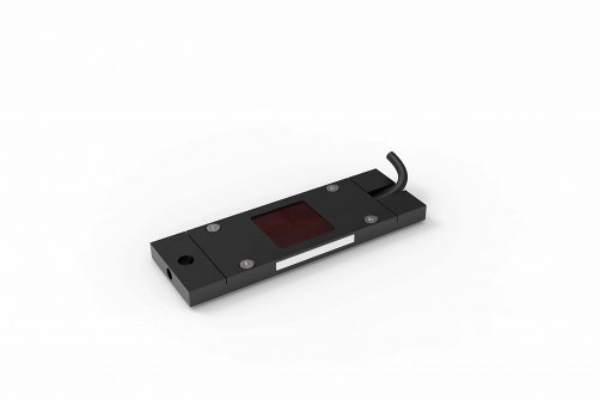

PD-MSD-Si 用于显微镜中样品位置的 VIS/NIR 激光功率测量

二、Gigahertz-Optik PD-MSD Series 显微镜激光功率检测器介绍

显微镜激光功率检测器

PD-MSD Series 系列设计为显微镜激光功率探测器，可与P-21触摸屏功率计等激光功率计结合使用。

外壳和连接器

PD-MSD Series 系列探测器的设计尺寸为 76 mm x 25.2 mm x 5 mm，可直接安装到显微镜的焦平面中。 -5 插头可以保存校准数据。

两种不同的配置

我们提供适用于 UV/VIS/NIR 范围的经典硅 (Si) 配置和适用于 NIR/IR 光谱范围的热电堆版本。

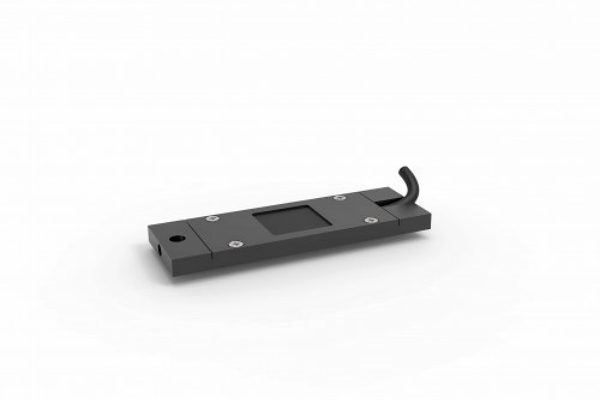

PD-MSD-TP 用于显微镜中样品位置的 NIR/IR 激光功率测量

可追溯的校准

凭借我们经过ISO 17025 认证的校准实验室，我们可以为您提供各种波长步长和范围的精确激光功率计校准。

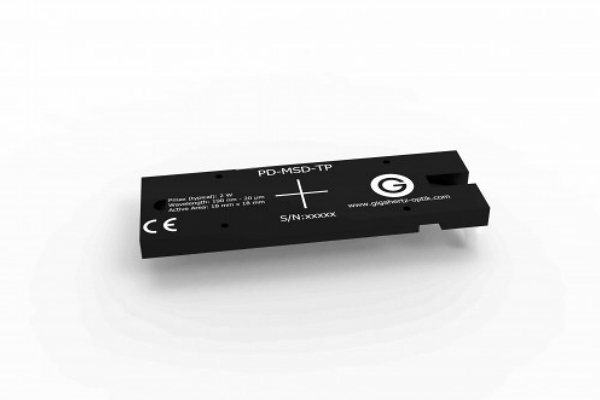

背面雕刻用于定位和型号名称

三、Gigahertz-Optik PD-MSD Series 激光功率检测器的技术规格

PD-MSD Series 规格
简短的介绍	用于显微镜中激光功率测量的探测器。
主要特点	两个版本（Si、热电堆），扁平设计可直接在显微镜的焦平面中使用，-5 连接器可选择保存在探测器中的校准数据。
测量范围	取决于类型。	典型应用	显微镜中的激光测量。
校准	不同波长的激光功率（取决于类型）。	电缆长度	2 m（标准长度，其他长度可根据要求提供）
连接器	-5	温度范围	(5-40)℃
光谱辐射功率	PD-MSD-Si（200 nm 至 1100 nm）：30 nW 至 30 mW（配置示例，可根据要求提供其他范围）； PD-MSD-TP（300 nm 至 10000 nm）：100 µW 至 2 W（配置示例，可根据要求提供其他范围）。
尺寸	18 mm x 18mm 有效区域，45 mm x 25.2 mm x 5 mm dimensions。

四、可与Gigahertz-Optik PD-MSD Series 检测器配置的仪器

型号	描述
P-21	多用途触摸屏验光仪，用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射。

五、Gigahertz-Optik PD-MSD Series 检测器的相似产品

型号	描述
PD-45 series	激光功率测量头提供三种不同版本（Si、Ge 和热电堆），用于精确的激光功率测量。
MD-37 series	带 M30x1 安装座的探测器头。特点：模块化探测器，适用于 MD-37、SRT 和其他配件，Si、SiLP、InGaAs、SiC、GaP 光电二极管，适用于验光计和信号放大器。
