一、Gigahertz-Optik RCH-013 UV 探测器/检测头的特点

德国原装进口 Gigahertz-Optik RCH-013 用于紫外线或蓝光固化过程的辐照度探测器/检测头：

•具有灵活光纤耦合的独立光入口光学器件和传感器位置；

•(240-550) nm UVA-VIS 响应度；

•余弦校正FOV，宽视角；

•与验光计和放大器一起使用；

•包括校准证书；

•谱函数：UV-VIS；

•波长范围/nm：(305 - 485) nm；

•典型响应度：0.5 nA/(mW/cm²) @ 365 nm LED；

•输入光学器件/尺寸（毫米）：扩散器/9mmØ；

•视场角：Cosine；

•评论：适用于中压紫外线灯，灵活的光导。

二、Gigahertz-Optik RCH-013 UV 探测器/检测头介绍

在表面和深度固化的紫外线固化应用中，紫外线和可见光谱范围内的辐射用于激发光引发剂。对于使用 LED 技术进行照射的应用来说，紫外辐射计的设计必须能够在 LED 发出的光谱范围内测量辐照度。

产品描述 RCH-013 UV 固化辐照度检测器

RCH-013 UV 检测器专为使用 UV LED 进行 UV 固化而开发。它们提供 RCH 系列探测器的所有特性和功能（请参阅RCH-xxx 系列）。它们的光谱响应度覆盖 240 nm 至 550 nm 的宽波长范围，因此适用于表面和深度固化。

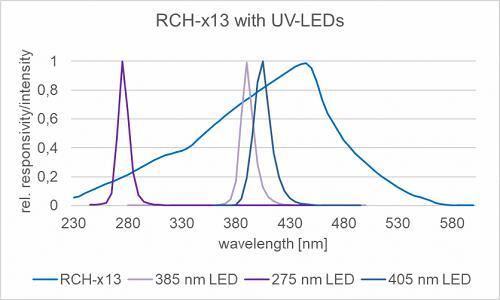

RCH-x13 探测器的相对光谱灵敏度以及一些典型的 UV LED 发射光谱

校准

探测器的光谱辐照度响应度以 5 nm 为步长进行校准，并提供工厂校准证书，该证书符合Gigahertz-Optik 光辐射测量测量实验室的高标准。如有必要，可以选择为带有相关测量设备的探测器创建根据 DIN EN ISO / IEC 17025 认可的测试证书。

三、Gigahertz-Optik RCH-013 UV 探测器/检测头的技术规格

（1）基础规格
简短的介绍	用于使用 UV LED 测量 UV 固化中辐照度的 UV 检测器。
主要特点	紫外线辐射固化中高紫外线辐射水平检测器。手柄与探测器辐射传感器之间安全距离大。适用于所有千兆赫光学测量设备（请参阅验光计、放大器、显示仪表）。
测量范围	光谱响应度 240 nm 至 550 nm。 使用测量设备X1-1的线性测量范围为 0.1 mW / cm² 至 40,000 mW / cm²。
典型应用	使用中压灯进行 UV 辐射固化。
校准	以 5 nm 为单位校准光谱辐照度响应度，单位为 A / (W / cm²)。 Gigahertz-Optik 测量实验室的工厂校准证书。可选的 DIN EN ISO / IEC 17025 认可测试证书。

（2）技术参数
输入光学器件	9 毫米，扩散器	尺寸	测量头：高度8 毫米 / 直径37 毫米 探测器元件：长度65 毫米/直径15 毫米
光导	灵活：50 cm / 20 inch	典型响应度	365 nm LED：5.5 nA/(mW/cm²) 405 nm LED：7.7 nA/(mW/cm²) 460 nm LED：7.1 nA/(mW/cm²)
最大辐照度	40 W/cm²	最大信号电流	100 µA
温度范围	高达 + 100 °C（短期）	湿度	<80%，非冷凝
电缆长度	50厘米	连接器	-1、-2 或 -4

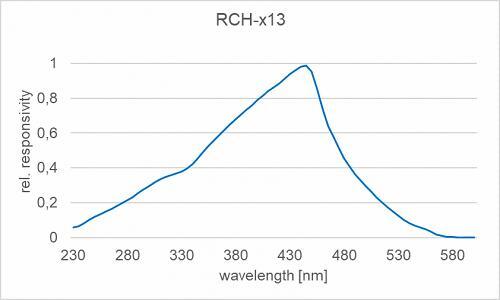

光谱响应度

四、可与Gigahertz-Optik RCH-013 UV 探测器进行配置的仪器

型号	描述
X1	四通道 USB 验光计和电流放大器，专为移动使用的光度检测器和辐射检测器而设计。
P-9710	用于测量 CW、单脉冲和调制辐射的高端验光仪。
P-2000	二通道验光仪。
P-9801	8 通道高级电流放大器/验光计。
P-9802	实验室用电流放大器（验光计），最多可配备 24 个测量头。
X1-RM	3HE 外壳中的验光计可用于 19” 机架。
X1-PCBCL	验光计和电流放大器模块，具有 4 个输入通道和 7 个增益范围。
P-9202-4	快速响应时间跨阻信号放大器。
P-9202-5	通用跨阻信号放大器。
P-9202-6	高灵敏度跨阻信号放大器。

五、Gigahertz-Optik RCH-013 UV 探测器的相似产品

型号	描述
RCH-116	探测器头采用刚性纤维，适用于高强度 UV 和蓝光 LED 光源。
RCH-xxx系列	用于测量紫外线固化辐照度的紫外线检测器。
