一、RW-3705检测头/辐射探测器的产品特点

RW-3705用于测量以 W/m² 为单位的辐照度的检测头：

•400 nm - 1000 nm 的光谱响应率 (VISNIR)；

•余弦视场；

•用于验光计和放大器；

•校准证书。

二、RW-3705检测头/辐射探测器的产品概述

RW-3705 型的光谱响应范围涵盖从 400 nm 到 1000 nm 的 VISNIR 范围。

1、通用光测量探测器

RW-37 系列辐射检测器主要用于在定义的多色辐射光谱范围内进行光谱宽带辐照度测量。滤光片用于调整裸光电二极管对所需光谱带通的响应。计算机辅助光学滤波器设计在指定的光谱扇区内产生最佳可能的宽带辐射响应。

2、余弦视场

探测器空间响应的余弦 FOV 特性受 RW-37 探测器扩散窗的影响

3、专为宽动态设计

RW-37 探测器专为低辐照度应用的最高辐照度灵敏度而设计。然而，光电二极管的宽范围线性度与 Gigahertz-Optik光度计的宽动态信号范围放大器相结合，使 RW-37 系列探测器也可以用于高辐照度的应用。上限仅受检测器最大工作电流及其指定工作温度的限制。

4、紧凑型外壳

RW-37 系列辐照度探测器内置在一个紧凑的 37 毫米直径黑色阳极氧化铝外壳中。扩散器周围的阴影环支持广角余弦响应。侧面的 M6 螺纹安装孔允许将检测器固定到位。 37 型标准外壳允许使用 SRT-M45/37-B 适配器连接其他 SRT-M37 型附件以进行辐射或强度测量。

5、可追溯的校准

以 W/m² 和/或 W/cm² 为单位的辐照度校准以及探测器的相对光谱响应度在 Gigahertz-Optik 的校准实验室进行。除了使用光谱宽带参考灯进行常规校准外，还可以选择使用单色或定制类型参考灯进行替代校准。校准及其溯源性在每个检测器随附的校准证书中得到确认。

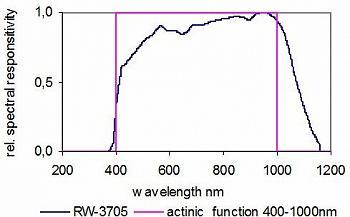

RW-3705检测头典型的光谱响应

三、RW-3705检测头/辐射探测器的产品规格

事项	描述	事项	描述
光谱响应度	辐射 （400 - 1000） nm	典型响应性	10 nA/(W/m²)
最大信号电流	1 mA	输入光学器件	11 mm Ø 扩散器窗口
输入光学器件	Cosine F.O.V.	尺寸	37 mm Ø, 32 mm height
安装	侧 M6 螺纹孔	连接器	同轴电缆 2 m 长，带 BNC （-1）、校准参数 （-2） 或 ITT （-4） 连接器
温度范围	（5 - 40） °C	最小信号电流	取决于验光仪
上升时间	100 纳秒
测量范围
传感器	最小值 （0.1 pA NEI）	最大值 （200 μA）	最大 （1 mA）	单位
RW-3705	1.00E-05	2.00E+04	1.00E+05	W/m²

四、RW-3705检测头/辐射探测器可配置

产品型号	产品描述	产品型号	产品描述
P-9710	用于测量连续辐射、单脉冲辐射和调制辐射的高端验光仪	X1-1	四通道USB验光仪，分别为电流放大器，设计用于移动用途的光度和辐射检测器
X1-RM	3HE外壳中的验光仪，用于19“机架	X1-PCBCL	分别是验光仪 电流放大器模块，具有 4 个输入通道和 7 个增益范围
P-2000	双通道验光仪	P-9801	8通道高级电流放大器/验光仪
P-9802	用于实验室的电流放大器（验光仪），最多可配备 24 个测量头	TR-9600	高速和短上升时间数据记录器验光仪（瞬态记录器电流放大器）
P-9202-4	快速响应时间跨阻信号放大器	P-9202-5	通用跨阻信号放大器
P-9202-6	高灵敏度跨阻信号放大器

五、RW-3705检测头/辐射探测器的同类产品

产品型号	产品描述
RW-3701、RW-3702、RW-3703、RW-3704、RW-3708	用于测量以 W/m² 为单位的辐照度的检测头
