一、ISD-15P-VL积分球检测器概述

1、六英寸积分球检测器

ISD-15P-VL积分球探测器具有 150 毫米直径的积分球和合成涂层 ODM98，提供一个 38.1 毫米/1.5 英寸直径的测量端口和一个光度探测器。

2、合成涂层

Gigahertz-Optik 的合成 ODM98 涂层提供近乎完美的半球漫反射，可在小尺寸积分球内实现最佳光分布。

3、合成涂层挡板

即使与内窥镜等大型分散光束源一起使用，检测器也会受到来自测量端口的直接辐射的阻挡。独特的 UMPB-ZB 挡板设计提供集成扩散通道，以最大限度地减少由光信号的第一次反射引起的热点效应。

4、可选光纤连接器

可选的 SMA 连接器可用于将光谱仪添加到积分球以进行相对光谱分布测量。

5、可选的辅助端口

在必须补偿测量端口再反射光引起的替代误差的应用中，可选择使用辅助端口。

6、可追溯的校准

以 lm 为单位的光通量灵敏度校准在 Gigahertz-Optik 的光辐射量校准实验室进行。

二、ISD-15P-VL积分球检测器的特点

2π光源光通量（lm）积分球检测器

•直径 150 毫米的球体；

•38.1mm直径端口；

•合成涂层；

•用于验光仪和信号放大器；

•校准证书。

三、ISD-15P-VL积分球检测器的规格参数

规格
光谱响应度	光度 V(λ)	f1' （光谱不匹配）	F1 ≤ 5 %
典型响应性	4 nA/lm	最大信号电流	1 mA
输入光学器件	38.1 mm Ø (UMPF-1.5)	球体直径	150 mm
涂层	ODM98	安装	base
检测器端口	UMPF-0.5withbaffle	传感器	VL-1101
连接器	同轴电缆 2m 长，带 BNC （-1）、校准数据 （-2） 或 ITT （-4）连接器	温度范围	（5 - 40） °C
最小信号电流	取决于验光仪	上升时间	17 纳秒

测量范围
测量范围	最小值 （0.1 pA NEI）	最大值 （200 μA）	最大 （1 mA）	单位
ISD-15P-VL	2.50E-05	5.00E+04	2.50E+05	lm

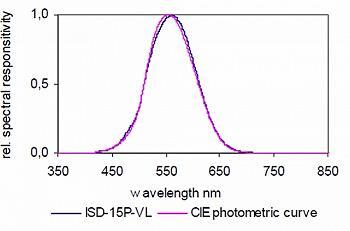

ISD-15P-VL积分球检测器典型的光谱响应

四、ISD-15P-VL积分球检测器可配置

产品型号	产品描述	产品型号	产品描述
P-9710	用于测量连续辐射、单脉冲辐射和调制辐射的高端验光仪	X1-1	四通道USB验光仪，分别为电流放大器，设计用于移动用途的光度和辐射检测器
X1-RM	3HE外壳中的验光仪，用于19“机架	X1-PCBCL	分别是验光仪 电流放大器模块，具有 4 个输入通道和 7 个增益范围
P-2000	双通道验光仪	P-9801	8通道高级电流放大器/验光仪
P-9802	带多达 24 个测量头的实验室用电流放大器（光度计）	TR-9600	高速和短上升时间数据记录器光学计（瞬态记录器电流放大器）
P-9202-4	快速响应时间互阻信号放大器	P-9202-5	通用跨阻信号放大器
P-9202-6	高灵敏度跨阻信号放大器	P-21	用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射的多用途触摸屏光学计

五、ISD-15P-VL积分球检测器的同类产品

产品型号	产品描述
ISD-10-VL	2π点光源光通量（lm）积分球检测器
ISD-21-BTS256-LED	用于测量单个 2π 发光二极管的光通量和光色的系统，最大可达 63.5mm。特点：直径21cm的积分球和辅助灯，带Bi-Tec传感器的紧凑型光谱照度计，用于精确测量光通量，光谱辐射功率，CCT，CRI，色度坐标等。
