堡盟原装进口CAM8.A4-11237880是一款连接电缆，以下是其特点和技术规格。
• M8，公头，A 型编码，4 极；PUR，屏蔽，2000 厘米；M8，母头，A 型编码，4 极；
• 可拖链；
• 头部 A： 头 A：IP65、IP66K、IP67；头 B：IP65、IP66K、IP67；
• 电缆：对化学品、火焰、油类有良好的耐受性；
• 无卤素。
（1）A 端 |
|||
| Head A 连接： | M8 | Head A 角度电缆出口： | 0° |
| Head A 类别： | 公 | Head A 编码： | A |
| Head A 杆数： | 4 | Head A LED： | 无 |
| Head A 跨平面宽度： | AF9 | Head A 拧紧扭矩： | 0,4 Nm |
| Head A 滚花螺母材料： | 黄铜镀镍 | Head A 身体颜色： | 黑色 |
| 标签套 A 侧： | 是 | ||
（2）B 端 |
|||
| Head B 连接： | M8 | Head B 角度电缆出口： | 0° |
| Head B 性别： | 母头 | Head B 编码： | A |
| Head B 杆数： | 4 | Head B LED： | 无 |
| Head B 跨平面宽度： | AF9 | Head B 紧固扭矩： | 0,4 Nm |
| Head B 滚花螺母材料： | 压铸锌，表面镀镍 | Head B 身体颜色： | 黑色 |
| Head B 垫圈材料： | FKM | 标签套B面： | 是 |
（3）电缆 |
|||
| 电缆长度： | 2000 cm | 屏蔽： | 是 |
| 长度公差： | ± 30 cm | 线规： | 24 |
| 导体结构： | 42 × 0,1 mm | 外部护套 材料： | 聚氨酯（PUR） |
| 电缆直径： | 5,3 mm ±5% | 外部护套 颜色： | 黑色 |
| 导线横截面： | 0.34 mm² | ||
| 外部护套 邵氏硬度： | 90 ± 5 A | 以太网供电（仅 UL 认证）： | 0 |
| 电缆 温度范围（移动）： | - 25 ...+ 80 °C | 屏蔽： | 是 |
| 电缆 温度范围（固定）： | - 40 ...+ 80 °C | 屏蔽 覆盖： | 约 80 % |
| 工作电压（仅 UL 认证）： | 30 VAC/DC | 导线数量： | 4 |
| 弯曲半径（固定）： | 26,5 mm | 钢丝数量和直径： | 4x0,34 |
| 长度公差： | ± 30 cm | 线径： | 24 |
| 电缆长度： | 2000 cm | 扭转速度： | 最高 35 次/分钟 |
| 加速度（C 型轨道）： | max. 5 m/s² | 电缆类型： | 3 |
| 弯曲半径（固定）： | min. 5 × 外径 | 电缆重量： | 约 50,6 g/m |
| 弯曲半径（移动）： | min. 10 × 外径 | 电线 1 颜色： | BN |
| 导体结构： | 42 × 0,1 mm | 导线 2 颜色： | BK |
| 电缆直径： | 5,3 mm ±5% | 导线 3 颜色： | BU |
| 弯曲循环次数（C 型轨道）： | 约 5000000 周期 | 导线 4 颜色： | WH |
| 扭转循环次数： | 约 2000000 周期 | 导体 材料： | 裸铜 |
| 单线直径： | 0,1 mm | 外部护套 材料： | PUR |
| 扭转应力（°： | ±30 °/m | 绝缘 材料： | PP |
| 移动速度（C 轨道）： | max. 3,3 m/s | 屏蔽 材料： | 铜镀锡 |
| 穿越路径（水平）： | max. 5 m | 成对绞合： | 否 |
| 导线横截面： | 0.34 mm² | 电缆 测试电压： | 2 kVAC (芯线之间) ; 2 kVAC (芯线和屏蔽层之间) |
| 导线直径（包括隔离： | 1,25 mm ±5% | 总绞线： | 4芯绞线 |
| 外部护套 颜色： | 黑色 | 钢丝加工： | 无 |
（4）电气参数 |
|||
| 工作电压： | max. 50 VAC / 60 VDC | 接触电阻： | max. 30 mOhm |
| 工作电压（仅 UL 认证）： | 30 VAC/DC | 每个触点的工作电流： | max. 4 A |
（5）机械参数 |
|||
| Head A 防护等级： | IP65、IP66K、IP67 | 弯曲周期数（C 轨道）： | 约 5000000 周期 |
| Head B 防护等级： | IP65、IP66K、IP67 | 扭转周期数： | 约 2000000 周期 |
| 弯曲半径（移动式）： | min. 10 × 外径 | 加速度（C 轨道）： | max. 5 m/s² |
| 弯曲半径（固定式）： | min. 5 × 外径 | 行驶速度（C 轨道）： | max. 3,3 m/s |
| 扭转速度： | 最高 35 次/分钟 | 扭转应力单位 °： | ±30 °/m |
（6）环境条件 |
|||
| 温度范围（移动）： | - 25 ...+ 80 °C | Head A 耐化学性： | 否 |
| 温度范围（固定）： | - 25 ...+ 80 °C | Head A 阻燃性： | HB (UL 94) |
| 电缆： 温度范围（固定）： | - 40 ...+ 80 °C | Head A 耐油性： | ASTM 1 号油，矿物油，仅限于液压油 |
| 可拖链： | 是 | Head A 耐酸碱： | 无 |
| 电缆 耐化学性： | 合格（DIN EN 60811-404） | Head A 污染程度： | 3 |
| 电缆 阻燃性： | 符合标准ul 1581 §1090 (H)、CSA ft2 和 iec 60332-2-2 | Head B 耐化学性： | 否 |
| 电缆 耐油性： | 合格 (DIN EN 60811-404) | Head B 阻燃性： | HB (UL 94) |
| 电缆 无硅树脂： | 是 | Head B 耐油性： | Astm 1 号油，矿物油，仅限于液压油 |
| Head B 污染度： | 3 | Head B 耐酸碱： | 无 |

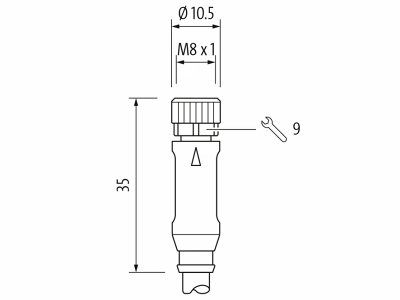

| A 面： 技术图纸 | A 面： 编码 |
 |
 |
| B 侧： 技术图纸 | B 侧： 编码 |
 |
 |
| 连接图 | 图纸 |
 |
 |
