一、Gigahertz-Optik ISS-15-RGBW 积分球光源的特点

德国原装进口 Gigahertz-Optik ISS-15-RGBW 符合 EMVA 1288 的均匀积分球光源：

•具有均匀光场的积分球光源用于基于 LED 的相机标定应用；

•球体直径 150 毫米，端口直径 38.1 毫米（1.5 英寸）；

•RGBW LED光源；

•用于强度调节的远程或手动光圈；

•使用精密电源控制电子设备。可追溯的校准；

•球体直径：150 mm；

•校准光谱范围/nm：360 nm - 830 nm；

•光源：LED；

•输出范围：取决于单个 LED 设置；

•输出调整：当前设置；

•评论：符合 EMVA 1288 标准的积分球光源，带 LED 光源和连续强度调节。

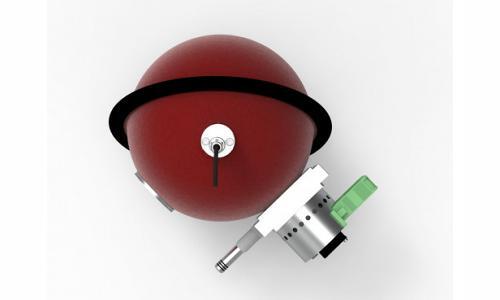

用于 EMVA 1288 的 ISS-15-RGBW 顶视图

二、Gigahertz-Optik ISS-15-RGBW 积分球光源介绍

积分球光源提供非常均匀的亮度或辐射分布。这就是均匀光源名称的由来。积分球光源的主要应用之一是数字图像传感器和相机的像素平衡。这也称为白平衡。在调整范围内，通过所有像素的均匀照明来检测和校正单个像素或像素组的灵敏度差异。为了检测可能的线性误差或者甚至纠正它们，在许多应用中以不同的强度执行白平衡。这种类型的数字图像处理是车辆自主移动、移动机器人和无人驾驶运输系统的基本要求。

此处显示的模型对应于示例配置。 Gigahertz Optik GmbH 是设置个性化配置以满足您的要求的专家。因此，您可以根据您的特殊要求联系我们！

积分球

15 厘米积分球涂有 ODP97（硫酸钡），提供监控探测器和 38.1 毫米入口光学器件。其他配置可根据要求提供。请参阅下载部分中的绘图。

LED光源

RGBW LED 用作光源。LED 可以单独运行，也可以一起运行。例如，可根据要求支持 RGB LED，以满足欧洲机器视觉协会EMVA 1288 标准的规格 。 CW 操作中 LED 的动态范围相对较低。因此，除了电流设置之外，积分球光源还提供了一个用于通过恒定 LED 电流进行强度调节的光圈。标准为手动可变光圈，可根据要求进行远程控制。

短期和长期亮度稳定性

为了获得尽可能最佳的短期和长期亮度稳定性，LED 在电流模式下运行。此外，强度由PD-11 监测探测器测量。 LED 控制和调节由可选的控制电子设备完成。它提供四个精密电源以及触摸屏显示器以及用于手动或远程操作的 RS232、USB 和以太网接口。钨丝灯也是如此。

可追溯的校准

均匀光源的亮度校准在 Gigahertz Optik 的ISO 17025 GmbH 光学辐射测量校准实验室中进行。除了亮度校准之外，光谱辐射亮度和亮度分布也在校准证书中得到确认。

三、ISS-15-RGBW 积分球光源的技术规格

（1）基础规格
简短的介绍	具有均匀光场的积分球光源，用作图像传感器和相机的像素匹配以及亮度和辐射度标准的参考灯。配备 LED 光源以及可变屏幕，用于根据 EMVA 1288 进行强度控制。	典型应用	用于图像传感器和相机的像素匹配以及亮度和辐射度标准的参考灯。可根据要求提供各种 LED 波长，例如满足 EMVA 1288。
主要特点	38.1 毫米直径光输出端口。	测量范围	RGBW LED 光谱范围。
校准	光谱辐射率的校准。校准证书，其中包含校准程序、应用的参考标准、可追溯性和校准不确定度的说明。

（2）产品
光谱分布	@500毫安：
辐射	典型辐射@500 mA	红色的	绿色的	蓝色的	白色的
	L e in W/(m²sr)	12.6	10.82	31.27	19.86
热身时间	加热过程通常需要 10 到 15 分钟，但很大程度上取决于所使用的 LED 电流
当前的	如果所有四个 LED 同时供电，则最大。所有通道均可提供 700 mA 的电流。 对于单个 LED，1500 mA 是可能的

四、可与 ISS-15-RGBW 配置的软件

型号	描述
S-ISS	均匀光源 (ISS) 应用软件

五、ISS-15-RGBW 积分球光源的相似产品

型号	描述
ISS-30-VA-V05	符合 EMVA 1288 的均匀积分球光源。
ISS-8P-LED-VA	具有可变强度控制的均匀积分球源。
