一、Gigahertz-Optik ISS-8P-RVA-ROD 积分球光源的特点

德国原装进口 Gigahertz-Optik ISS-8P-RVA-ROD 用于气候室应用的积分球光源：

•用于气候室中有限空间应用测试对象前面的投射照度区域；

•200 毫米长、24 毫米直径光导；

•15毫米直径光场；

•LED光源（红、绿、蓝、白）；

•用于强度调节的远程控制光圈；

•具有控制电子设备和精密电源的系统；

•球体直径：80 mm；

•校准光谱范围/nm：360 - 830 nm；

•光源：R 632nm、G 520nm、B 449nm、W；

•输出范围：R 1.99 cd/m2 、G 2.01 cd/m2 、B 1.98 cd/m2 、W 2.00 cd/m2；

•输出调整：手动或遥控；

•评论：光场投射在球体前方 200 mm 处。例如适合与气候室一起使用。

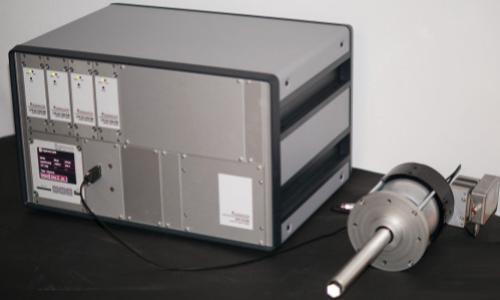

积分球光源型号 ISS-8P-RVA-ROD，带有可选的控制电子设备。

二、Gigahertz-Optik ISS-8P-RVA-ROD 积分球光源介绍

积分球光源提供具有非常好的亮度或辐射分布均匀性的发光场。因此它们通常被称为均匀光源。它们的主要用途之一是数字图像传感器和相机的像素灵敏度调整。在摄影技术中，这称为白平衡。作为调整的一部分，通过所有像素的均匀照明来检测和校正各个像素或像素组的灵敏度差异。为了检测可能的线性误差，以不同的强度执行白平衡。

白平衡紧凑型广角相机

数字图像处理是许多应用的先决条件，例如车辆自主移动、移动机器人和无人驾驶运输系统。图像通常由紧凑型广角相机捕获，作为安全关键型传感器，需要在不同强度和操作条件下实现白平衡。如果由于可能涉及例如气候室的测量装置而必须将积分球光源布置在距相机很远的距离处，则所需的均匀光场可能非常大。另一种方法是通过固体导光介质将积分球的均匀光场投射到相机光学器件上。

ISS-8P-RVA-ROD

ISS-8P-RVA-ROD 积分球光源提供了许多独特的功能，使其非常适合用作均匀光源，以在相机访问受限和具有挑战性的操作条件的应用中平衡紧凑型广角相机。

200mm突出的玻璃棒可以例如被引入气候室中。

杆设计

积分球的均匀光场通过光导投射到球体前方200mm处的光场上。刚性光导（ROD）的直径为24毫米，提供直径为15毫米的光场。光导被密封到球体上，因此它也可以被引入气候室中。

长期稳定的积分球

积分球涂有 ODM98，这是一种具有长期稳定性和坚固性的合成材料。 ROD 对光场的封装避免了涂层的污染。

LED光源

使用的光源是长寿命的红色、绿色、蓝色和白色 LED。

LED 可以单独操作也可以一起操作。 RGB LED 支持欧洲机器视觉协会EMVA 1288 标准 的规格。

CW 操作中 LED 的动态范围相对较低。因此，除了电流设置之外，积分球光源 ISS-8P-RVA-ROD 还提供远程控制光圈，用于通过恒定 LED 电流调节强度。

短期和长期亮度稳定性

为了获得尽可能最佳的短期和长期亮度稳定性，LED 在电流模式下运行。此外，强度由监控检测器测量。 LED 控制和调节由可选的控制电子设备完成。它提供四个精密电源以及触摸屏显示器以及用于手动或远程操作的 RS232、USB 和以太网接口。监控探测器针对 ROD 光场的亮度进行校准。

由用户重新校准

对于无法将光源返回制造商重新校准的应用，用户可以重新校准。此外，Gigahertz-Optik 光学器件还提供安装在 ROD 照明场前面的亮度参考测量装置。为了重新校准，该设备通过 USB 连接到控制电子设备。重新校准和调整是全自动的。只有参考表需要定期返回 Gigahertz-Optik 进行重新校准。

可追溯的校准

均匀光源的亮度校准在Gigahertz-Optik的光辐射测量校准实验室中进行。除了亮度校准之外，光谱辐射亮度和亮度分布也在校准证书中得到确认。

三、Gigahertz-Optik ISS-8P-RVA-ROD 积分球光源的技术规格

（1）基础规格
简短的介绍	具有均匀光场的积分球光源，用作图像传感器和相机的像素匹配以及亮度和辐射度标准的参考灯。	主要特点	15 毫米直径光输出端口通过玻璃棒。带有合成 ODM98 涂层和参考传感器的积分球。集成高性能 RGBW LED，具有可变光圈。
典型应用	用于图像传感器和相机的像素匹配以及亮度和辐射度标准的参考灯。特别适用于气候室（环境室）。	校准	光谱辐射率的校准。校准证书，其中包含校准程序、应用的参考标准、可追溯性和校准不确定度的说明。
测量范围	RGBW LED 光谱范围。

（2）产品

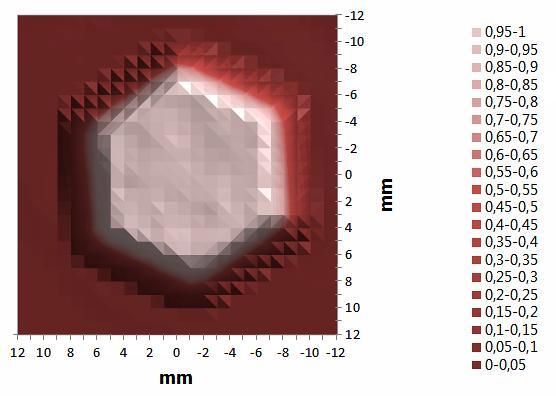

均匀度

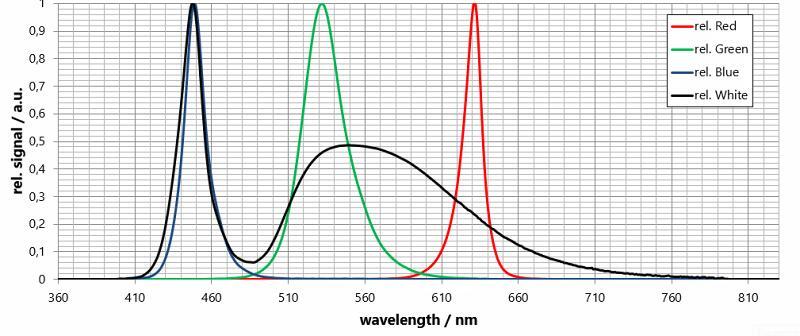

光谱分布
亮度	ISS-8P-RVA-杆 / ED-SC-4x20-MD	红色LED	绿色LED	蓝色LED	白色LED
	辐射亮度 Le/ W/m²sr	1,99	2,01	1,98	2,00
	亮度Lv/ cd/m²	397	1157	66	665
	可变孔径的动态范围 = 6 个数量级（参考探测器的最小值 2 µW/m²sr） 注意：可提供不同的亮度级别
温度范围	操作（电子和球体）：（10 至 30）°C 操作（杆）：气候室的典型范围，请联系我们了解更多详情。	尺寸	ISS-8P-RVA-ROD：参见下载部分中的绘图 电子设备：46.5毫米×29毫米×33.5毫米	重量	ISS-8P-RVA-杆：2.7 千克 电子设备：12公斤

四、Gigahertz-Optik ISS-8P-RVA-ROD 积分球光源的相似产品

型号	描述
ISS-8P-VAHP	具有可变和逐步强度控制的积分球源。
ISS-15-RGBW	符合 EMVA 1288 的均匀积分球光源。
ISS-5P	光谱辐射积分球源。
