一、Gigahertz-Optik UPB-150-ARTA 积分球的特点

德国原装进口 Gigahertz-Optik UPB-150-ARTA 普遍用于反射、透射和吸收测量的多功能精密积分球：

•150 毫米/6" 球体直径；

•5个应用端口；

•BaSO 4涂层；

•片材和比色皿样品架；

•CNC 机加工外壳实现精确的端口对准和均匀的刀口；

•提供可选配件；

•球体直径：150 mm；

•光谱范围/nm：(300 - 2500) nm；

•测量端口：5 刀刃，30 mm Ø；

•探测器端口：30 mm Ø 可互换适配器；

•测量几何形状：8°/d、0°/d、单光束和双光束；

•评论：通用透射、反射、吸收和光致发光。球体中心的板和比色皿的样品架。

BTS2048-XX-F光谱仪用作检测器

二、Gigahertz-Optik UPB-150-ARTA 积分球介绍

光度测定法确定光学材料特性

光学材料特性是指材料的反射、透射和吸收特性的总称。光度测定在此是指使用光度计确定材料特性以及光度测量值的测量过程。

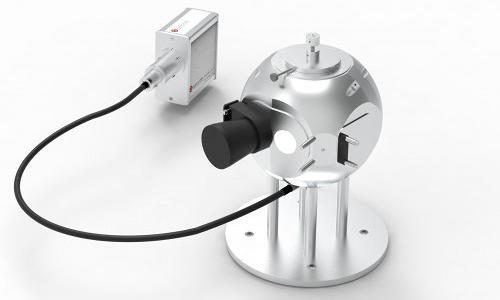

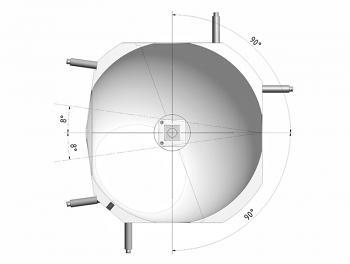

UPB-150-ARTA 多端口积分球，带有用于安装附件的滑动和固定系统 UPB-150-ARTA 的五个测量端口对齐可实现球体的通用使用。

积分球光度计

积分球在宽带和窄带光度测量应用中非常常见，用于漫反射样品照明以及反射光和透射光比例的检测。

端口插头、端口变径管和球面的正面处于同一水平面，从而确保了近乎理想的反射面

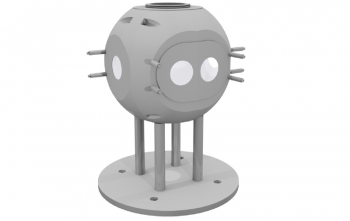

UPB-150-ARTA精密积分球

UPB-150-ART 的直径为 150mm，在球函数精度和测量信号电平方面提供了良好的折衷。它由实心铝块制成，可确保测量端口彼此非常精确地对齐。另一个特性是测量端口的薄圆周刀刃，可以实现漫射光的高接收角。

UPB-150-ARTA 配有一个旋转样品架，用于吸光度测量应用中的比色皿和板样品。 上球形端口用球形端口塞封闭，以进行反射、透射和光通量测量。

多功能积分球

UPB-150-ARTA 具有五个刀刃式测量端口（可在打开或关闭时使用）以及用于比色皿和样品玻璃的样品架，是多种功能的理想选择。可能的测量设置包括：

•吸收；

•光致发光；

•有机电致发光；

•0°/d 反射；

•8°/d 反射（有魅力和无魅力）；

•0°/d 定向和漫射传输；

•测量替代校正；

•两射线测量设置；

•光通量测量。

光阱，用于吸收 8°/d 测量设置下反射的定向比例以及透明样品的透射率。可与端口变径管和样品架结合使用。

单个球体组件的附件

端口塞和端口变径器可以使用 Slide & Fix 支架轻松固定和拆卸，用于关闭或缩小端口。 UPB-150-ARTA 的一个重要特点是端口插头和变径管的前侧伸入端口并与球体表面处于同一水平面。

用于测量端口的通用样品架

样品支架固定并滑到滑动和固定支架的柱上，确保薄样品和厚样品的牢固安装。 Slide & Fix 系统的一个重要特点是它可以与端口减速器和光阱结合使用。

带 Slide & Fix 支架的光阱

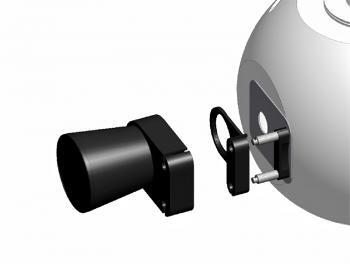

光阱具有 30mm 输入端口，通过其内部设计和黑色吸收涂层确保积分球的整个可用光谱范围内的背向反射最小。 Slide & Fix 支架可用于将光阱与端口缩小器和样品支架组合在一起。

用于探测器和光导的快速更换支架

提供可拆卸适配器用于安装探测器和光导。用于反射、透射和光通量设置的探测器适配器配备有挡板，可以相应地与五个测量端口之一对齐。用于吸收、光致发光和有机电致发光的检测器适配器具有与球体中心对齐的挡板。因此可以使用我们的模块化积分球的 UMPA 端口适配器。还可以连接我们的光纤耦合光谱仪BTS2048-VL-TEC-F或BTS2048-UV-F之一。

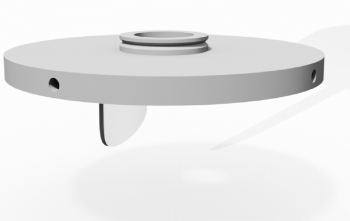

用于比色皿和小样品板的样品架

为了在流体中进行吸收测量，UPB-150-ARTA 可以配备用于 10x10mm 比色皿的轴向旋转样品架。另一方面，夹具样品架可以固定测试玻璃样品和薄箔。可以通过测量端口（例如使用激光）激发光致发光样品。可以通过样品架的空心轴添加电线来操作样品以进行有机电致发光的测量。

硫酸钡反射膜

UPB-150-ARTA涂有Gigahertz-Optik自制的漫反射硫酸钡（ODP97）涂层。多层涂层确保在整个可用光谱范围内具有良好的漫反射性能。

配件

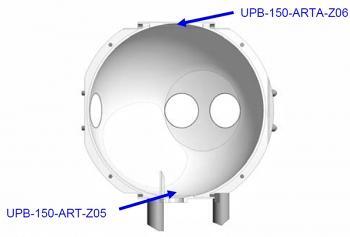

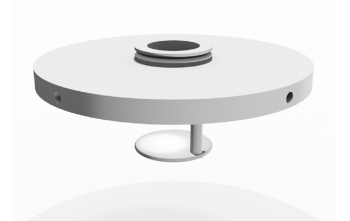

交换比色皿	UPB-150-ARTA，带支架的基球	UPB-150-ARTA-Z01，探测器端口适配器，挡板与球体中心对齐。 UMPF-0.5端口框架
UPB-150-ARTA-Z03，用于比色皿和样品夹的旋转底座	UPB-150-ARTA-Z04，比色皿支架。空心柱	UPB-150-ARTA-Z05，用于测试玻璃和箔片的夹具。空心柱

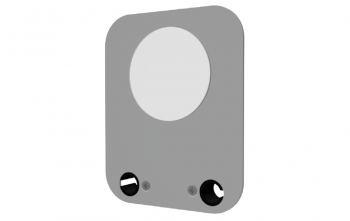

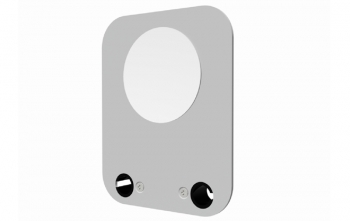

UPB-150-ARTA-Z06，上部球体端口的塞子。球形塞形状	UPB-150-ART-Z01，平面端口插头	UPB-150-ART-Z02-3，3mm 端口异径管

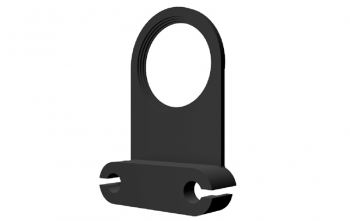

UPB-150-ART-Z02-15, 15mm 端口异径管	UPB-150-ART-Z02-35，25mm 端口异径管	UPB-150-ART-Z03，样品架

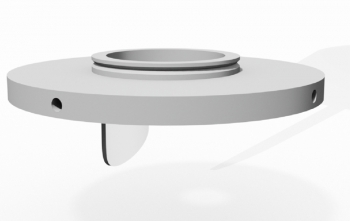

UPB-150-ART-Z04，光阱	UPB-150-ART-Z05，带挡板的 0.5“ 探测器安装座	UPB-150-ART-Z06，带挡板的 1.0“ 探测器安装座
UPB-150-ART-Z07，带挡板的 2.0“ 探测器安装座	UPB-150-ART-Z09，球面端口插头	UPB-150-ART-Z10，球面端口变径管。指定的自由直径

三、UPB-150-ARTA 多功能精密积分球的技术规格

（1）基础规格
简短的介绍	五端口积分球，普遍用于 300 nm 至 2500 nm 光谱的透射、反射和吸收测量应用。	典型应用	分光光度计。其他透射、反射和吸收测量设置。
主要特点	硫酸钡涂层。由固体材料加工而成的球体。因此，球形形状、施加端口的位置以及施加端口的刀刃的光洁度非常精确。可旋转样品架，用于放置比色杯和片状样品。带 Slide&Fix 安装系统的应用端口附件。带挡板的检测器端口。	测量范围	直径：150 毫米（6 英寸）； 涂层：硫酸钡。光谱范围 300 nm 至 2500 nm； 应用端口：五个，直径 30 毫米，带刀口，用于 Slide&Fix 配件的柱； 探测器端口：带挡板的可更换适配器； 吸收样品架：可转动。适用于 10 毫米 x 10 毫米 Cuevett 的适配器。板材样品夹具。

（2）其它参数
球体直径	150 mm	涂层	基于硫酸钡的 ODP97
测量口直径	30 mm	刀口厚度	0.5 mm
测量端口数量	5	端口设置角度公差	±0.1°
安装	带底板的台式支架。	重量	大约1.1 kg
配件	每个端口有两个用于滑动和固定系统的可拆卸柱。
备注	上端口和下端口：分别为 45 mm 和 30 mm，带圆周框架 (Ø = 58 mm)，带横向 V 型槽口。

四、可与 UPB-150-ARTA 积分球配置的配件

型号	描述
CLS-21	积分球准直光源

五、UPB-150-ARTA 多功能精密积分球的相似产品

型号	描述
UPB-150-ART	普遍用于反射和透射应用的积分球。
UPG-150-ART	镀金积分球普遍用于反射和透射测量。
