一、Gigahertz-Optik B2S-40-TRTH 导轨台的特点

德国原装进口 Gigahertz-Optik B2S-40-TRTH 导轨台，可扩展LCRT-2005H-S的用途，通过漫射和常规照明评估薄样品的透射率。

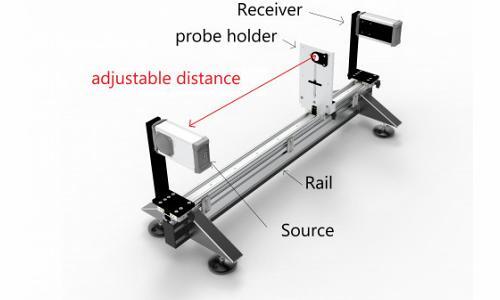

•稳定的 1m 长导轨台，带有源和接收器支架。带样品架的托架；

•传输测量范围：(5 -100) %；

•测量分辨率：0.10%；

•测量光束：D/0 几何形状 6.6 mm Ø；

•标准光源：A、C、D65；

•评论：导轨台，长 1m，可扩展 LCRT-2005H-S 的用途，通过漫射和常规照明评估薄样品的透射率。

用于 LCRT-2005-S 的 B2S-40-TRTH 导轨台

二、Gigahertz-Optik B2S-40-TRTH 导轨台介绍

分散传输

总透射度由定向和散射的比例组成。散射比例在一些应用中被称为雾度，并定义了穿透材料的辐射束的相应漫射效应。扩散的原因包括表面扰动、嵌入和材料的结构模式。

散射传输的测量

透射的散射比例可以使用准直光源和积分球来测量。根据 DIN 5036 和 CIE130 描述的 0/D 测量集，用光束直接照射样品。放置积分球，使其光出口与样品对齐。传输的定向部分通过与测量端口成 180° 角对齐的端口离开积分球。漫透射率由球体捕获。 ASTN D 1003 中提供了薄箔雾度测量的测量设置说明。

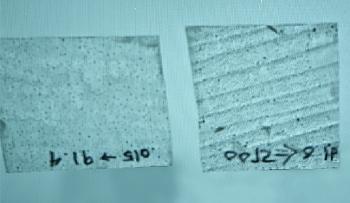

带结构图案的透明片材

雾度测量

LCRT-2005H-S 包含手动选择的光阱，允许根据 ASTM D1003 – 13 测量雾度。该仪表支持通过直观的显示命令进行测量。

LCRT-2005H-S 具有 D/0 测量装置，符合亥姆霍兹互易原理，可实现辐射束的可逆性，并提供 0/D 测量几何结构的替代方案。使用LCRT-2005-S时不能直接测量透射的散射比例。这应用了以下原理：测量薄样品的漫射照明的整个透射率，而测量平行照明的直接透射率。这两个值的差给出了透射率的漫反射比例。通过分别设置样品和光源之间的距离来完成从漫射照明到定向照明的切换。 B2S-75-TRTH 导轨工作台具有可移动的样品支架，可用于改变光源和样品之间的距离。

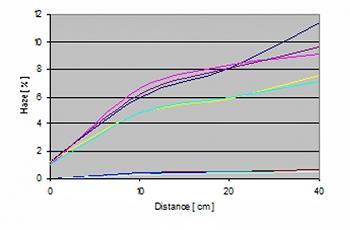

有划痕的样品和透明样品的散射透射率（雾度）与光源和样品之间距离的函数关系。

LCRT-2005H-S透光率测量装置

LCRT-2005H-S 专为薄型、扩散型和非扩散型样品的光透射率测量而精心设计。 D/O 测量几何结构由积分球光源和亮度测量装置组成。光源的监测探测器和接收器的监测探测器均配备有二极管阵列。光谱测量数据可以精确模拟光源的标准光谱和接收器的光度响应度光谱。将样品对准光源前面进行测量。因此，对于薄散射样品，也可以通过漫射样品照明来确定透射率。

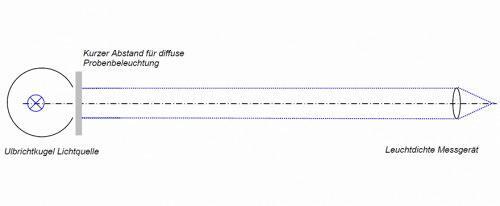

D/0 样品与光源之间距离较短的测量布置

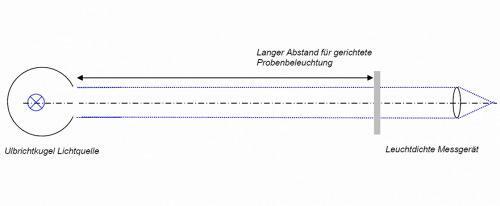

0/0 测量装置，样品与光源之间的距离较长

分光光度计LCRT-2005H-S

由于光源和接收器中设有光谱测量探测器，LCRT-2005H-S 还可用作分光光度计。光谱范围在 380 nm 至 780 nm 之间。

固定式和手持式测量装置

LCRT-2005H-S 可以与 B2S-40-TRTH 光具座一起使用，也可以不与 B2S-40-TRTH 光具座一起使用，因此适用于广泛的应用。

USB接口，带读数软件

USB接口可实现数据读取和供电。随设备附带的软件可用于测量数据的读出。

三、B2S-40-TRTH 导轨台的技术规格

规格/参数
LCRT-2005-S	请参阅LCRT-2005H-S数据表	长椅	铝型材，长1m，两根钢导轨，距离75mm
源持有者	由黑色阳极氧化铝制成的高度可调支架，带有用于 LCRT-2005-S 光源的支架	接收器支架	由黑色阳极氧化铝制成的高度可调支架，带有用于 LCRT-2005-S 接收器的支架
样品架	滑动并固定带有 30 mm 自由端口的样品架。手动设置源和样品之间的距离。毫米卷尺。可调节塞子。

四、可与 B2S-40-TRTH 导轨台配置的仪器

型号	描述
LCRT-2005H-S	用于薄和扁平样品的透光率和雾度计，手持式便携。
