一、Gigahertz-Optik ISD-50-BTS256-LED 光谱辐射计的特点

德国原装进口 Gigahertz-Optik ISD-50-BTS256-LED积分球通用光谱辐射计，用于测量长达 100mm 的单个 2π 发光二极管的光通量和光色的系统。特点为直径50cm的积分球和辅助灯，带有Bi-Tec传感器的紧凑型光谱测光计，可精确测量光通量、光谱辐射功率、CCT、CRI、色品坐标等。

•积分球：500 mmØ；

•源头排放：2-Pi (127 mmØ)；

•波长范围/nm：360 - 830 nm；

•光带宽：5 nm；

•测量范围（*1）：1.2 lm to 120,000 lm；

•评论：通用光谱辐射计，具有 50 cm 积分球，用于 BTS256-LED Plus 概念配件系列中 2Pi 灯的光通量。

BTS256-LED 光谱辐射计，带积分球，适用于直径最大 127 mm 的 LED 聚光灯

二、Gigahertz-Optik ISD-50-BTS256-LED 光谱辐射计介绍

BTS256-LED 照度计

在独立模式下，紧凑型BTS256-LED仪表专为方便测量单个 LED 的光通量、光谱、颜色和显色指数而设计。一个关键特征是内部积分球入口处的锥形测量端口，可以测量板载 LED。用于连接锥形适配器的卡口连接器可以将 BTS256-LED 与其他附件组件结合起来。 Gigahertz-Optik 提供不同的配件作为BTS256-LED Plus 概念的一部分，极大地扩展了 BTS256-LED 的测量能力。

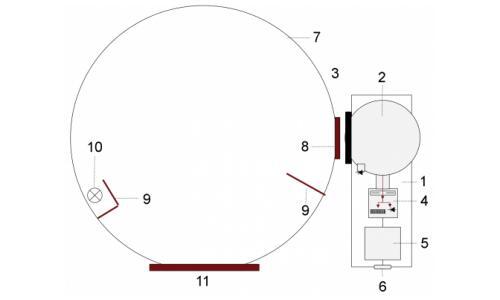

1) BTS256-LED 2) 50mm 积分球 3) 精密卡口安装 4) 带 Si 光电二极管、CMOS 二极管阵列光谱仪和快门的 BiTec 传感器

5) 微处理器 6) USB 接口 7) ISD-21 积分球 8) 卡口安装 9) 挡板10) 辅助灯 11) 测量端口

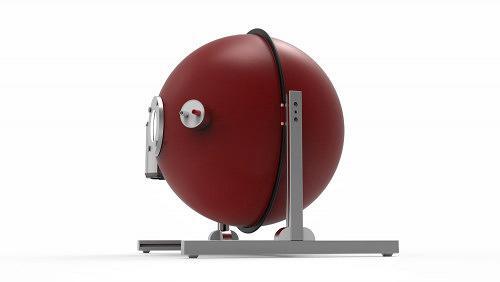

使用 ISD-50-V01 积分球增强 BTS256-LED

ISD-50-V01积分球可以测量直径最大为127毫米的LED阵列和LED射灯以及直径最大为10的单个LED的光通量、光谱、颜色和显色指数。 mm（BTS256-LED，无需附加积分球）。积分球配有辅助灯，用于自吸收校正。 BTS256-LED 仍可用于单个板载 LED。卡口适配器可将设备连接到 ISD-50-V01 积分球上。

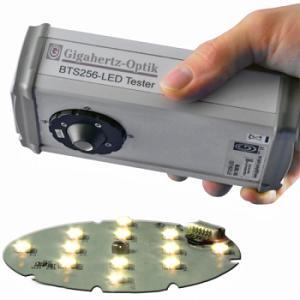

BTS256-LED用于测量单个LED的光通量、光谱、颜色和显色指数

校准

光度测量设备的一项基本质量特征是其精确且可追溯的校准。配备 BTS256-LED 的 ISD-50-V01 由 Gigahertz-Optik 的校准实验室进行校准，该实验室已根据 ISO/IEC 17025 获得DAkkS (DK-15047-01-00) 的光谱响应度和光谱辐照度认证。光通量是使用BN-LHSF-2P-20校准灯完成的，该灯在球体中具有 2pi 辐射特性。每台设备均附有各自的校准证书。

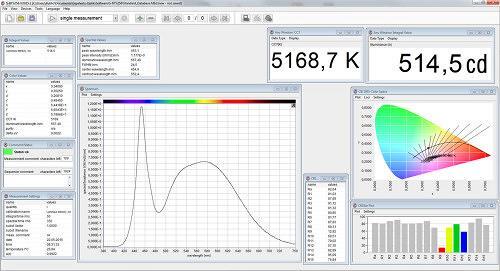

S-BTS256 用户软件用于测量带有集成球体和外球体的光通量。

三、Gigahertz-Optik ISD-50-BTS256-LED 光谱辐射计的技术规格

（1）基础规格
简短的介绍	光谱辐射计，用于高效测量直径最大 127 毫米 LED 射灯的光通量、光谱、颜色和显色指数。
主要特点	积分球直径为 50 厘米，测量端口为 127 毫米。光谱辐射计无需积分球即可使用 – 用于测量单个 LED。
测量范围	1.2 流明至 120,000 流明，360 纳米至 830 纳米。
典型应用	来料检验（单个 LED）、直径最大 127 毫米的 LED 射灯、生产过程中的质量保证、设计。
校准	工厂校准。可追溯至国际标准。

（2）产品
校准不确定度	光通量校准±5%	一般的	该设备基于BTS256-LED，请在那里找到详细规格。
输入光学器件 - ISD-50-V01	带有硫酸钡涂层的积分球。测量口直径为127mm。直径 50.8mm 的端口变径管，带刀口。 12V/20W 卤素辅助灯。桌架。

（3）光谱探测器
典型测量时间	BTS256-LED：最大。 1000 lm ≤ 5 ms（白光）； BTS256-LED：最小值10 mlm ≤ 30 s（白光）； BTS256-LED 与 ISD-50-V01：最大120000 lm ≤ 5 ms（白光）； 带 ISD-50-V01 的 BTS256-LED：最小值1.2 lm ≤ 30 s（白光）。

（4）一体式探测器
最大光通量	BTS256-LED 典型值70000流明； BTS256-LED，带 ISD-50 典型值8000 公里。
噪声等效光通量	BTS256-LED 测试仪（典型值） 0.05 mlm； BTS256-LED 测试仪，带 ISD-50-V01 典型值10毫升。

四、可与Gigahertz-Optik ISD-50-BTS256-LED 辐射计配置的软件

型号	描述
S-SDK-BTS256	BTS256 变体的软件开发套件。

五、Gigahertz-Optik ISD-50-BTS256-LED 光谱辐射计的相似产品

型号	描述
ISD-21-BTS256-LED	用于测量最大 63.5mm 的单个 2π 发光二极管的光通量和光色的系统。特点：直径21cm的积分球和辅助灯，带有Bi-Tec传感器的紧凑型光谱测光计，可精确测量光通量、光谱辐射功率、CCT、CRI、色品坐标等。
ISD-100HF-BTS256-LED	2π 和 4π 光源光通量测量系统。
ISD-50HF-BTS256-LED	用于测量球体内 4π（可选 2π 和 4π）灯具光通量的系统。特点：积分球具有50cm半球形外壳，用于开闭和辅助灯。采用双技术传感器的照度计，可精确测量光通量、光谱辐射功率、CCT、CRI、色度坐标等。
