一、Gigahertz-Optik PLL-1701 高速双输入验光仪的特点

德国原装进口 Gigahertz-Optik PLL-1701 用于测量 CW、调制辐射和 W 光纤的高速双输入验光仪/验光计：

•带电气输入的验光计 (BNC)

•和带有小积分球的光输入，用于光纤的 W 测量

•对数和线性放大器

•USB和RS422接口

•探测器输入：SMA/1；

•增益范围：9 lin & 1 log；

•压摆率（10% 至 90%）：16 µs or 500 µs；

•评论：光纤和电流输入，光纤和电流输入，Lin. or Log电流放大器。

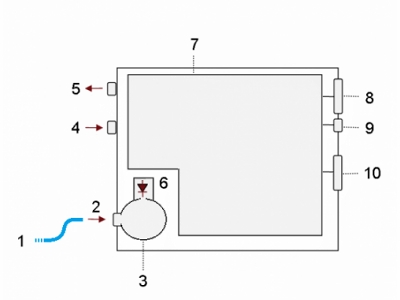

PLL-1701 验光仪结构示意图：1 = 光纤（用户）、2 = FC 连接器、3 = 积分球、4 = 电流输入（外部检测器）、

5 = 电压输出、6 = 光电二极管、7 = 电子板、8 = 电源、9 = USB，10 = I/O 接口

二、Gigahertz-Optik PLL-1701 高速双输入验光仪介绍

高速跨阻放大器和数字数据采样器

PLL-1701 验光计设计用于具有两种不同放大器模式（线性或对数）的两种不同类型的快速光学测量。

该设备包含一个小型积分球和检测器，用于测量 400 nm 至 1550 nm 波长范围内光纤（FC 连接器）的光功率（以 W 为单位）。测量结果可以直接作为模拟电压 (BNC) 输出，也可以通过 USB 或 RS422 接口作为数字数据输出。到 BNC 的纯模拟测量转换（互阻抗）的速度为 200000 个样本/秒，适合非常快速的测量目的。数字测量仅受 USB 和 RS422 (100kHz) 传输速度的限制。可以使用外部检测器与提供的 BNC 电流输入来代替积分球测量。

设备本身可以通过两个远程接口进行配置。

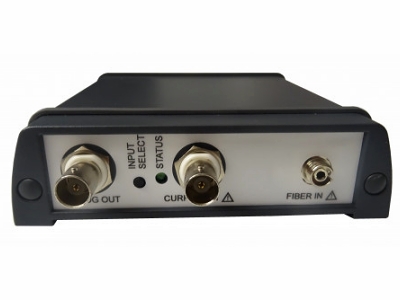

PLL-1701 验光仪正视图

闪烁测量

与VL-3701-1等外部光度检测器结合使用时，快速采样率可以对照明产品进行闪烁评估。标准闪烁指标 P st、SVM、M p、闪烁频率、闪烁指数和闪烁百分比均在可用软件中实现。

16 µs 或 500 µs 上升时间线性放大器

PLL-1701 线性信号放大器为所有增益范围提供 16 µs 或 500 µs 的固定上升时间，可通过远程命令设置。电流电压放大器的总增益范围分为九个范围，以实现最佳的信噪比。

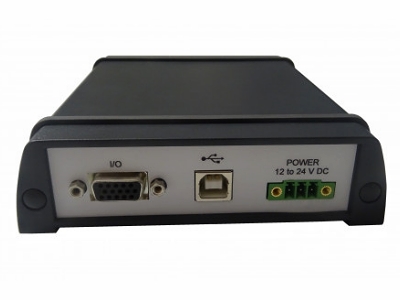

PLL-1701 验光仪后视图

对数放大器

PLL-1701 还提供一个对数放大器，可通过一个放大器增益范围覆盖整个动态范围。因此不需要增益切换，否则会花费一些时间并从而限制一些高速应用。

AA、ADC 和 DAC 模式

除了验光计的传统测量功能（AA - 模拟到模拟（互阻抗）和 ADC - 模拟到数字转换器）之外，PLL-1701 还集成了一个数模转换器，能够将 16 位数字数据传输到模拟电输出（BNC）；信号发生器功能（-5V 至 +5V）。

软件

PLL-1701 附带基于 Windows 的软件，该软件提供了通过 USB 和 RS422 进行远程控制测量和分析的所有常用功能。可选地，S-SDK-PLL1701 可用于通过用户自己的软件来实现仪表。

三、Gigahertz-Optik PLL-1701 高速双输入验光仪的技术规格

（1）基础规格
简短的介绍	高速互阻抗放大器、数字数据采样器和函数发生器，适用于多种应用，并配有用于光纤辐射功率 (W) 测量的积分球。 PLL-1701 凭借两个集成放大器而脱颖而出，其中一个是具有九个增益范围的线性放大器，另一个是具有一个高动态范围且无需范围切换的对数放大器。
主要特点	用于快速测量光纤的光学 FC 输入、用于外部探测器头的 BNC 电流输入、线性和对数电流放大器。
测量范围	线性和对数放大器，使用在 400 nm 至 1550 nm 范围内校准的积分球进行辐射功率测量 (W)。
典型应用	光纤快速测量、探测器头快速测量、AA、ADC 和 DAC 测量、闪烁测量。
校准	工厂校准。可追溯至国际校准标准。

（2）规格参数
输入接口	BNC 连接器（电气）； FC 连接器（光纤	输出接口	BNC 连接器，输出电压：± 5V； USB
模数转换器	16 bit	数模转换器	16 bit
函数发生器	PLL-1701 能够在 BNC 输出（函数发生器）上提供电信号： 最大值 -5 V 至 +5 V 10000 个值，时钟速度 3 µs – 900 µs
PLL-1701 测量范围	线性放大器：
	最大范围	上升时间(10 - 90)%	上升时间延长(10 – 90)%
	± 1.17 mA	16 µs	500 µs
	± 545 µA	16 µs	500 µs
	± 254 µA	16 µs	500 µs
	±117 µA	16 µs	500 µs
	± 54 µA	16 µs	500 µs
	± 25.4 µA	16 µs	500 µs
	± 11.7 µA	16 µs	500 µs
	± 5.45 µA	16 µs	500 µs
	± 2.54 µA	16 µs	500 µs
	对数放大器： 最大电流：+1 mA（模拟输出电压：+4.8 V）； 最小电流：+100 pA（模拟输出电压：-1.8 V）； （截止频率取决于电流，例如：10nA≅20kHz，1nA≅5Khz）

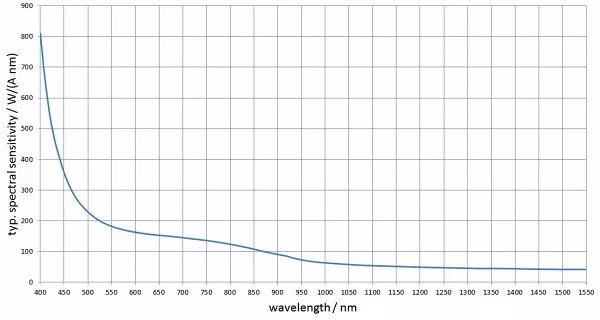

PLL-1701 光谱响应度
校准不确定度	λ		u(k=2)
	(400 - 800) nm:		± 5 %
	(810 - 900) nm:		± 6 %
	(910 - 1070) nm：		± 6.5 %
	(1080 - 1100) nm：		± 7 %
	(1110 - 1550) nm:		± 7.5 %
	光谱辐射强度响应度 (400 - 1550) nm

（3）其它参数
电源	(9-24) 直流 12V 时 200mA	接口	USB V2.0（全速，HID 设备） RS422（基于LVDS） 限制：RS422 只能连接一台设备。 最大限度。接口传输速度：100kHz
采样率	100.000 SPS（采样/秒），连续数据传输	重量	550克
尺寸	173.3 mm x 36.2 mm x 124.4 mm	湿度	<80%，非冷凝
温度范围	储存：（-10 至 50）℃； 操作：（10 至 30）°C	扳机	外部信号：低电平有效，触发电平约1V，延迟：上升时间 (16μs) + 数字化 (15μs)，可预触发； 内部数字触发：延迟2μs±200ns。
信息	建议定期重新校准当前校准。特别是当必须测量非常小的测量电流时。在湿度非常高的情况下，辐射计在低测量电流下可能会出现故障电流，应予以考虑。相对于校准温度的温差会增加测量不确定度。

四、可与Gigahertz-Optik PLL-1701 验光仪配置的仪器及软件

型号	描述
S-SDK-PLL1701	用于 PLL-1701 器件的软件开发套件，用于在自己的软件中进行器件控制和实施。
S-PLL1701	适用于 PLL-1701 及其变体的应用软件。
VL-3701	用于测量明视照度的探测器头（以 Lux [lx] 为单位）。

五、Gigahertz-Optik PLL-1701 高速双输入验光仪的相似产品

型号	描述
P-21	多用途触摸屏验光仪，用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射。
TR-9600	高速、短上升时间数据记录仪光学计（瞬态记录仪电流放大器）。
