一、Gigahertz-Optik ISD-3P-IGA 积分球检测器的特点

德国原装进口 Gigahertz-Optik ISD-3P-IGA 带有 InGaAs 光电二极管和 30 mm 球体的积分球探测器/检测头，用于激光功率（W）。

•5毫米直径测量端口；

•合成ODM98涂层；

•可选 SMA 适配器；

•用于与验光计和信号放大器一起使用；

•波长范围/nm：800 nm - 1800 nm 辐射测量；

•典型响应度：0.17E-04 A/W @ 1300 nm；

•最大信号电流：1 mA；

•输入光学器件/尺寸（毫米）：球体 / 30 mmØ；

•光圈：5 mm Ø。

二、Gigahertz-Optik ISD-3P-IGA 积分球检测器介绍

积分球探测器

ISD-3P-IGA 积分球检测器采用直径 30 mm 的 ODM98 涂层积分球，测量端口直径为 5 mm。独特的项圈挡板限制了分散光对探测器的直接照射。颈圈挡板可以添加可选的检测器端口，以用于其他检测器、光纤连接器或辅助用途。 ISD-3P-IGA 具有 InGaAs 光电二极管探测器，适用于 800 nm 至 1800 nm 光谱范围。

合成涂料

Gigahertz-Optik 的合成 ODM98 涂层可提供近乎完美的半球漫反射，从而实现球体内的最佳光分布。

可追溯的校准

在 Gigahertz-Optik 的光辐射量校准实验室中，以 10 nm 为单位从 800 nm 到 1800 nm 进行光谱辐射功率灵敏度的校准。

三、Gigahertz-Optik ISD-3P-IGA 积分球检测器的技术规格

规格
光谱范围	800 nm - 1800 nm 辐射测量	典型响应度	1.63E-04 A/W @ 1300 nm 1.94E-04 A/W @ 1550 nm
最大辐射功率（CW）	可能受到最大限制工作温度	最大信号电流	1 mA
输入光学器件	5 mm Ø	球体直径	30 mm
涂层	合成ODM98	传感器	InGaAs光电二极管
光谱范围	(800 - 1800) nm	上升时间	0.875 ns
安装	M6螺纹孔	温度范围	(5 - 40)°C
连接器	同轴电缆 2 m 长，带 BNC (-1)、校准数据 (-2) 或 ITT (-4) 连接器

测量范围
传感器	最小 (0.1 pA NEI)	最大（200μA）	最大（1mA）	单元
ISD-3P-IGA @ 1300 nm	6.13E-10	1.23	6.13	W
ISD-3P-IGA @ 1550 nm	5.15E-10	1.03	5.15	W

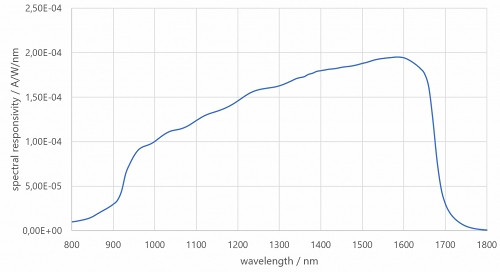

光谱响应度

四、可与Gigahertz-Optik ISD-3P-IGA 积分球检测器配置的仪器

型号	描述
P-9710	用于测量 CW、单脉冲和调制辐射的高端验光仪。
X1-1	四通道 USB 验光计和电流放大器，专为移动使用的光度检测器和辐射检测器而设计。
X1-RM	3HE 外壳中的验光计可用于 19” 机架。
X1-PCBCL	验光计和电流放大器模块，具有 4 个输入通道和 7 个增益范围。
P-2000	二通道验光仪。
P-9801	8 通道高级电流放大器/验光计。
P-9802	实验室用电流放大器（验光计），最多可配备 24 个测量头。
TR-9600	高速、短上升时间数据记录仪光学计（瞬态记录仪电流放大器）。
P-9202-4	快速响应时间跨阻信号放大器。
P-9202-5	通用跨阻信号放大器。
P-9202-6	高灵敏度跨阻信号放大器。
P-21	多用途触摸屏验光仪，用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射。

五、Gigahertz-Optik ISD-3P-IGA 积分球检测器的相似产品

型号	描述
ISD-5P-IGA	带 InGaAs 光电二极管和 50 mm 球体的积分球探测器，用于激光功率（W）。
