一、Gigahertz-Optik ISD-0.8-SiLP 积分球检测器的特点

德国原装进口 Gigahertz-Optik ISD-0.8-SiLP 激光功率（W）上升时间短的积分球探测器/检测头：

•球体直径 8 毫米；

•2 毫米端口直径；

•ODM98涂层；

•400 nm - 1100 nm 响应度；

•可选 SMA 适配器；

•典型响应度：33 mA/W @ 633 nm 46 mA/W @ 900 nm；

•最大信号电流：1 mA；

•输入光学器件/尺寸（毫米）：球体 / 8 mmØ；

•光圈：2 mm；

•评论：激光功率上升时间短，波长范围为 400 nm - 1100 nm 响应度，可选 SMA 适配器，可与快速验光计和信号放大器一起使用。

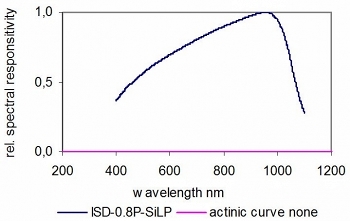

ISD-0.8-SiLP 典型光谱响应度

二、Gigahertz-Optik ISD-0.8-SiLP 积分球检测器介绍

快速上升时间 积分球检测器

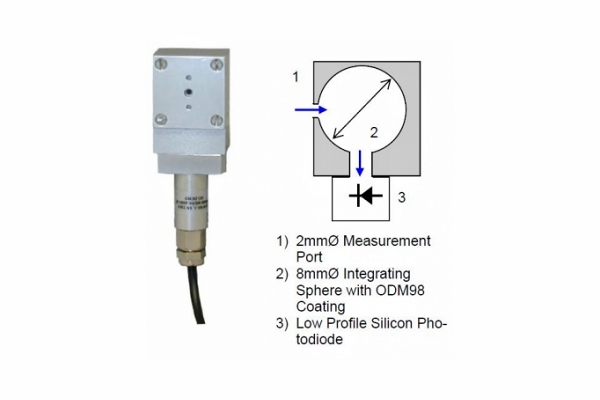

ISD-0.8P-SiLP 积分球检测器采用直径 8 mm 的 ODM 涂层积分球。小直径积分球通过低衰减确保高光通量，并通过光信号的短传播时间 （光速除以球直径和球系数的乘积）确保快速光通量。

快速上升时间光电二极管

与晶体型硅光电二极管相比，薄型硅光电二极管（与型号 PD-1106 相同）可在较长波长下提供快速上升时间。

测量端口或光纤适配器

UFC-11/SMA 光纤连接器适配器可安装到 ISD-0.8P-SiLP 积分球检测器的测量端口。

可追溯的校准

以 W 为单位的光谱辐射功率灵敏度校准是在 Gigahertz-Optik 的光辐射量校准实验室进行的。

三、Gigahertz-Optik ISD-0.8-SiLP 积分球检测器的技术规格

ISD-0.8-SiLP 规格
光谱响应度	(400 - 1100) nm 辐射度	典型响应度	33 mA/W @ 633 nm 46 mA/W @ 900 nm。
最大辐射功率（CW）	可能受到最大限制，工作温度	最大信号电流	1 mA
输入光学器件	2 mm Ø	球体直径	8 mm
涂层	合成ODM98	安装	M6螺纹孔
传感器	PD-1106	连接器	同轴电缆 2 m 长，带 BNC (-1)、校准数据 (-2) 或 ITT (-4) 连接器
温度范围	(5-40)℃

ISD-0.8-SiLP 测量范围
传感器	最小 (0.1 pA NEI)	最大（200μA）	最大（1mA）	单位
ISD-0.8-SiLP @ 633 nm	3.0E-12	6.0E-03	3.0E-02	W
ISD-0.8-SiLP @ 900 nm	2.2E-12	4.43E-03	2.2E-02	W

四、可与Gigahertz-Optik ISD-0.8-SiLP 积分球检测器配置的仪器

型号	描述
TR-9600	高速、短上升时间数据记录仪光学计（瞬态记录仪电流放大器）。
P-9202-4	快速响应时间跨阻信号放大器。
P-9710	用于测量 CW、单脉冲和调制辐射的高端验光仪。

五、Gigahertz-Optik ISD-0.8-SiLP 积分球检测器的相似产品

型号	描述
ISD-1.6-Si	用于检测激光功率（W）的积分球检测器。
ISD-1.6-SP-Vxx	用于对脉冲激光二极管和 LED 进行快速、时间分辨 (ns) 辐射功率测量的探测器。
