一、带Gigahertz-Optik PD-1101 安装座的探测器头的特点

德国原装进口带 Gigahertz-Optik PD-1101 安装座的探测器/检测头：

•与积分球、前透镜等一起使用的模块化探测器；

•Si、SiLP、InGaAs、SiC、GaP 光电二极管；

•与验光计和信号放大器一起使用；

•谱函数：紫外硅光电二极管；

•波长范围/nm：(250 -1100) nm；

•典型响应度：0.15 A/W @ 350 nm ，0.5 A/W @ 900 nm；

•最大信号电流：1 mA；

•光圈：3.6 mm x 3.6 mm；

•评论：用于与积分球、光学器件、滤光片和机械部件结合。

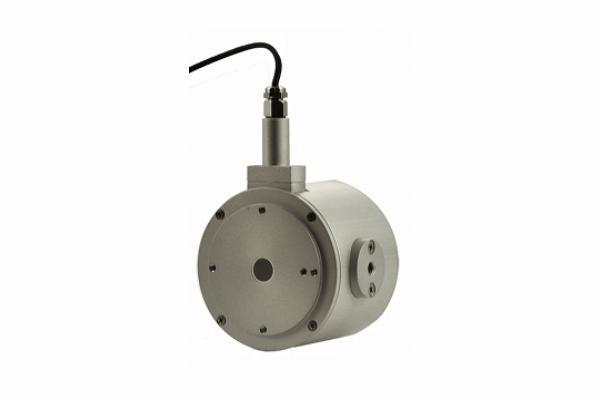

PD-1101 配备紧凑型积分球

二、带Gigahertz-Optik PD-1101 安装座的探测器头介绍

具有成本效益的应用解决方案

PD-1101 探测器被设计为模块化光探测器，可与积分球、光学器件、滤光片和机械部件相结合，以配置完整的光探测组件。它们的机械接口使安装或添加其他组件变得简单、灵活。

与积分球配合使用的探测器

PD-1101 探测器的外壳直径仅为 11mm，尺寸紧凑，可直接安装到 UP 系列积分球的 DP-11 探测器端口上，或者可以使用 UMPA-0.5/ 安装到大多数 Gigahertz-Optik 积分球上11 端口适配器。

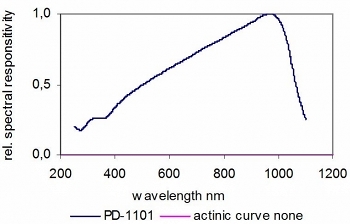

PD-1101 典型光谱响应度硅光电二极管

可追溯的校准

Gigahertz-Optik 的光辐射量校准实验室提供可选校准。

三、带Gigahertz-Optik PD-1101 安装座的探测器头的技术规格

PD-1101 规格
光谱响应	紫外增强硅 250 nm - 1100 nm	感应区域	13 mm², 3.6 mm x 3.6 mm
典型响应度	0.15 A/W @ 350 nm 0.5 A/W @ 900 nm	最大信号电流	1 mA
最小信号电流	取决于验光计	响应时间	0.5 µs
温度范围	(5 - 40)°C	电缆长度	2米
插头类型	-1,-2,-4

四、可与带Gigahertz-Optik PD-1101 安装座的探测器头配置的仪器

型号	描述
P-9710	用于测量 CW、单脉冲和调制辐射的高端验光仪。
X1-1	四通道 USB 验光计和电流放大器，专为移动使用的光度检测器和辐射检测器而设计。
X1-RM	3HE 外壳中的验光计可用于 19” 机架。
X1-PCBCL	验光计和电流放大器模块，具有 4 个输入通道和 7 个增益范围。
P-2000	二通道验光仪。
P-9801	8 通道高级电流放大器/验光计。
P-9202-4	快速响应时间跨阻信号放大器。
P-9202-5	通用跨阻信号放大器。
P-9202-6	高灵敏度跨阻信号放大器。
UMPA-0.5/11	端口适配器与 UM 系列模块化结构积分球的 UMPF-0.5 端口框架配合使用。特点： 用于连接 TD-11、PD-11 或 VL-11 探测器和 UFC-11 光纤连接器。可选扩散器窗口。
UPK-30-L	带有精密加工外壳的积分球。
UPK-30S60-L	侧发光光纤专用拉伸设计。
UPK-30S105-L	侧发光光纤专用拉伸设计。
UPK-50-L	积分球具有精密加工的外壳，直径为 50 毫米，测量端口直径为 10 毫米。 ODM98涂层。
UPK-50-F	用于强度、反射率和透射率测量的积分球。
UPK-100-L	带有精密加工外壳的积分球。
UPK-100-F	带有精密加工外壳的积分球。
P-21	多用途触摸屏验光仪，用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射。

五、带Gigahertz-Optik PD-1101 安装座的探测器头的相似产品

型号	描述
TD-11VL01	带 DP-11 安装座的光度、温度稳定检测器。
VL-1101	带 VL-11 安装座的光度检测器头。特点：模块化检测器，可与积分球、前透镜等配合使用。可与验光计和信号放大器配合使用。
