一、Gigahertz-Optik MDC4-1-UV 智能探测器的特点

德国原装进口 Gigahertz-Optik MDC4-1-UV 带波长检测功能的 UV LED 智能一体式检测头/探测器：

•由于自动波长检测（质心波长），最容易使用积分检测器；

•紫外光谱范围；

•cos响应；

•低测量误差和有关 DUT 质心波长的附加信息；

•测量数量：辐照度（W/m²）；

•波长范围/nm：220 nm - 400 nm；

•辐照度范围：@222 nm: 41 W/cm² ，@254 nm: 19 W/cm²， @270 nm: 15 W/cm² ，@280 nm: 14 W/cm² ，@340 nm: 10 W/cm² ，@365 nm: 9 W/cm²；

•输入光学器件/尺寸（毫米）：5mm diffuser, cos FOV, f2<5%。

二、Gigahertz-Optik MDC4-1-UV 智能探测器介绍

无论UV LED是否用于光疗、 消毒或其他应用，其照明规格都必须遵守强度和波长方面的严格公差。这对于许多应用来说都是一个问题，因为UV LED 的制造公差有时高于应用中的允许公差。尤其是 UV LED 表现出更高的耐受性或更大的老化效应在 VIS LED 等应用中。仅当应用中的操作条件与预分类中的操作条件相似时，LED 制造商按强度和波长分类提供的公差限制才足够。因此，LED 加工行业需要能够精确测量所用LED的照明规格的测量设备。

带波长检测功能的智能积分探测器

MDC4 测量头基于多二极管系统（滤波多通道技术），可以确定LED、激光等辐射的质心波长（参见光测量技术基础知识）。信息，然后使用正确的校准因子以获得较低的测量不确定度。

对于积分探测器来说，在如此宽的光谱范围内和如此高的精度，这是一个独特的功能。凭借这一点，MDC4 在某些应用中甚至可以与光谱辐射计竞争。与其他积分检测器相比，其优点之一是无需考虑光谱失配，因为检测器会自行校正。这意味着无需选择校准条目，并且探测器可以在其测量范围内即插即用。

该探测器具有易于使用、低测量误差和有关质心波长的附加信息的特点。

这使得该检测器适用于生产过程中的进货检验和质量保证。由于其光谱和积分测量范围大，该设备可以在开发部门或多功能测量任务中同样高效地使用。

MDC4 采用紧凑的铝制外壳，提供测量头的所有功能，例如 37mm 外壳、三脚架螺纹、具有良好 f2 的 COS 真实视场、高线性度等。

MDC4-1-UV 可测量不同波长的 UV LED 即插即用

MDC4 的校准

光测量设备的一个重要质量特征是其精确且可追溯的校准。 MDC4 在 Gigahertz-Optik GmbH 的校准/测试实验室进行校准，该实验室是经 DAkkS 认可的校准实验室，符合 ISO/IEC 17025 的测量量光谱灵敏度和光谱辐照度 (DK-15047-01-00 ）。

三、Gigahertz-Optik MDC4-1-UV 智能探测器的技术规格

（1）基础参数
安装	侧面M6螺纹孔	连接器	2 m 长同轴电缆，带 ITT (-4) 连接器
尺寸	直径：37毫米，高度：17毫米	湿度	(0 – 70)% 相对湿度；非冷凝
温度范围	储存：（-10 至 +50）°C 使用：（+10 至 +40）°C

（2）技术参数
光谱响应度	220 nm - 400 nm	输入光学器件	5mm扩散器，cos FOV，f2<5%
辐照度范围	最大电流X1：0.2mA @222 nm：41 W/cm² @254 nm：19 W/cm² @270 nm：15 W/cm² @280 nm：14 W/cm² @340 nm：10 W/cm² @365 nm：9 W/cm²	f2（方向响应/余弦误差）	f2<5%
校准	辐照度灵敏度的校准，单位为 A/(W/m²)。 对所有通道进行光谱校准，以在波长范围 (300 - 700) nm 内进行测量。

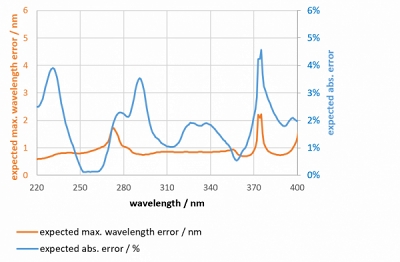

典型测量不确定度	光垂直入射时辐照度和波长的典型最大测量误差

四、可与Gigahertz-Optik MDC4-1-UV 智能探测器进行配置的仪器

型号	描述

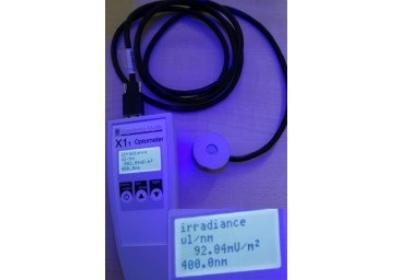

X1-1	四通道 USB 验光计和电流放大器，专为移动使用的光度检测器和辐射检测器而设计。

五、Gigahertz-Optik MDC4-1-UV 智能探测器的相似产品

型号	描述
MDC4-1-UVBLUE	用于 UV 至蓝光 LED 的智能一体式检测器，具有波长检测功能。
BTS256-UV	手持式便携式紫外光谱辐射计，具有创新的杂散光校正功能，可在紫外固化等应用中实现精确的辐照度和剂量测量。
BTS2048-UV-2	紫外至蓝色光谱范围的高质量紧凑型光谱辐射计。
