一、Gigahertz-Optik UV-3726 探测器/检测头的特点

德国原装进口 Gigahertz-Optik UV-3726 用于 UV-C LED 和低压汞杀菌灯的紫外线检测头/探测器：

•UV LED (260 - 290) nm 和汞灯 (254 nm) 校准系数；

•余弦视场；

•校准证书；

•典型响应度：50 µA / (W / cm2) @254nm；

•输入光学器件/尺寸（毫米）：11 mm Ø diffuser；

•测量数量：辐照度（W/m²）。

二、Gigahertz-Optik UV-3726 探测器/检测头介绍

UV-3726 用于 UV-C LED 和低压汞灯的辐照度检测器

UV-3726 型号提供 UV-37 系列检测器的所有特性和功能。它们专为紫外光谱区域的辐射测量任务而设计，并已在工业和科学用途中得到了多年的验证。

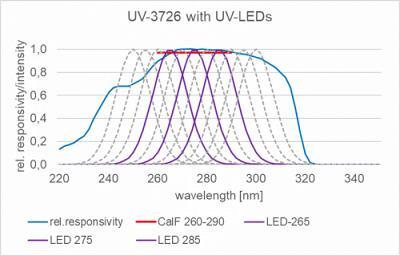

UV-3726 检测器的典型光谱灵敏度与 265、275 和 285 nm 处的典型杀菌 UV LED 一起显示。

UV-3726 检测器包含一个仅在短波光谱范围内敏感的光电二极管。与附加光学滤波相结合，仅测量指定光谱灵敏度范围内的辐射。这种组合可以实现 UV-C LED 和低压汞灯的辐射测量。常见 UV LED 波长和低压汞灯的可选校准系数可提高测量精度。

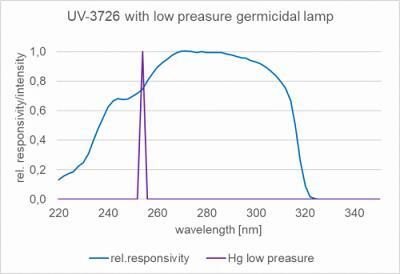

UV-3726 检测器与低压汞杀菌灯在 254 nm 处的典型光谱灵敏度。

为了测量辐照度，探测器的入口光学器件是具有余弦视场的漫射器，必须将其放置在所需的测量平面中。漫射器、光学校正滤光片和光电二极管均通过紫外线辐射进行预老化，以显着减少因暴露于紫外线辐射而不可避免的老化过程。即使在密集使用时，UV-3726 检测器也显示出非常小的老化影响。作为建议的年度重新校准的一部分，任何变化都会被记录和纠正。

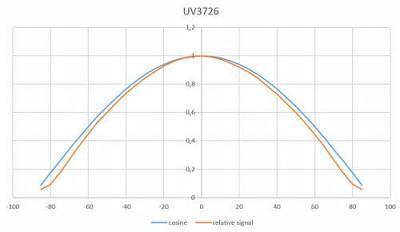

UV-3726 探测器具有良好余弦校正的典型视场

UV-3726 检测器的光电二极管在几皮安 (10 -12 A) 到几微安 (10 -6 A)范围内提供测量信号和辐照度之间的严格线性关系。当连接到Gigahertz-Optik X1-1-V02 仪表时，它提供至少高达 1000 mW / cm² 的线性测量范围，分辨率为 0.002 µW / cm²。

校准

以绝对单位进行可靠测量需要对测量设备进行校准，并可追溯至国家计量研究所 (NMI) 标准。自 1993 年以来，Gigahertz-Optik 测量实验室已被 PTB（Physikalisch-Technische Bundesanstalt）和 DAkkS（德国认证机构）认可为校准实验室，用于测量光谱响应度和光谱辐照度。自此，所有工厂校准都严格基于认可校准实验室的校准标准和质量管理。因此，Gigahertz-Optik 的工厂校准提供了最高水平的可追溯性，多年来已被全世界接受。

根据各个工业部门的要求，部分测量实验室被DAkkS认可为DIN EN ISO / IEC 17025测试实验室。

UV-3726 检测器的光谱响应度经过校准。执行测量时，可以在 X1-1-V02 测量仪上选择 UV-LED 或汞灯的标称波长，以获得最高精度。该仪表提供多种校准选项：

•用于测量260 nm 至 290 nm 光谱范围内任何 UV LED 的平均校准系数。

•用于测量低压汞灯（254nm）的特定校准系数。

•十一个与波长相关的校准因子以 5 nm 增量给出，从 250 nm 到 300 nm，用于测量已知标称波长的 UV LED。

三、Gigahertz-Optik UV-3726 探测器/检测头的技术规格

（1）规格参数
光谱响应度	UV 240 nm - 320 nm	典型响应度	50 µA / (W / cm2)
最大信号电流	50 µA	输入光学器件	11 mm Ø 扩散窗
输入光学器件	Cosine F.O.V.	尺寸	37 mm Ø, 32 mm height
安装	侧面M6螺纹孔	连接器	同轴电缆 2 m 长，带 BNC (-1)、校准数据 (-2) 或 ITT (-4) 连接器。
温度范围	(5 - 40)°C，温度系数：-0.134%/℃，（*使用 254 nm 灯测定）。	最小信号电流	取决于验光计
校准	辐照度响应度的校准，单位为 A/(W/m²)。 5 nm 步长的 11 个校准因子 (250-300 nm) 加上 254nm 和平均校准因子 (260-290nm)。

四、可与Gigahertz-Optik UV-3726 探测器/检测头进行配置的仪器

型号	描述
P-9710	用于测量 CW、单脉冲和调制辐射的高端验光仪。
X1	四通道 USB 验光计和电流放大器，专为移动使用的光度检测器和辐射检测器而设计。
X1-RM	3HE 外壳中的验光计可用于 19” 机架。
X1-PCBCL	验光计和电流放大器模块，具有 4 个输入通道和 7 个增益范围。
P-2000	二通道验光仪。
P-9801	8 通道高级电流放大器/验光计。
P-9802	实验室用电流放大器（验光计），最多可配备 24 个测量头。
P-21	多用途触摸屏验光仪，用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射。

五、Gigahertz-Optik UV-3726 探测器/检测头的相似产品

型号	描述
UV-3718	用于测量 UV-C 254nm 辐射高辐照度（W/m²）的探测器头。
X1-UV-3726	适用于 UV-C LED 和低压汞杀菌灯的紫外线辐射计。
UV-3727	杀菌灯紫外线检测器
